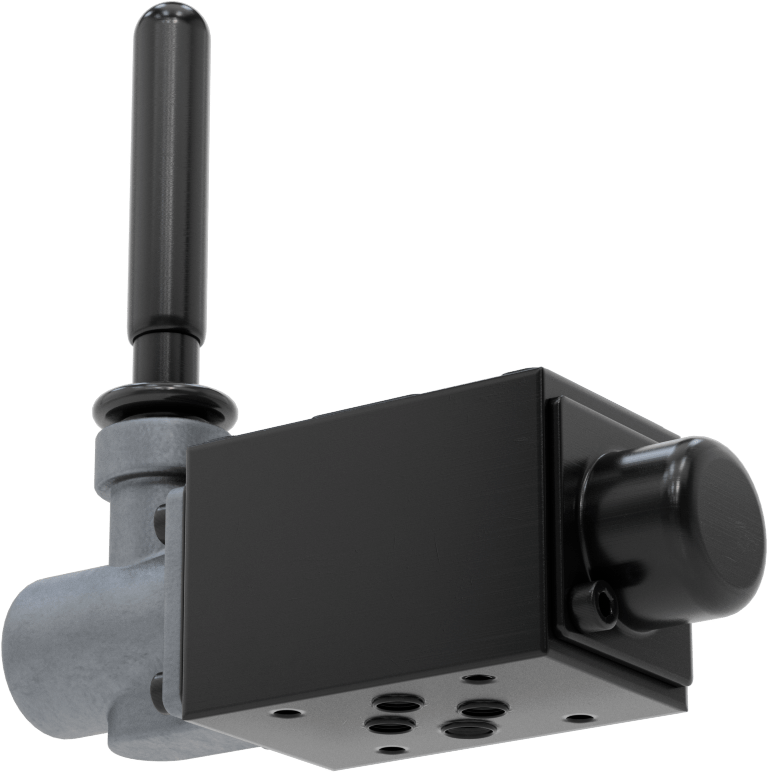

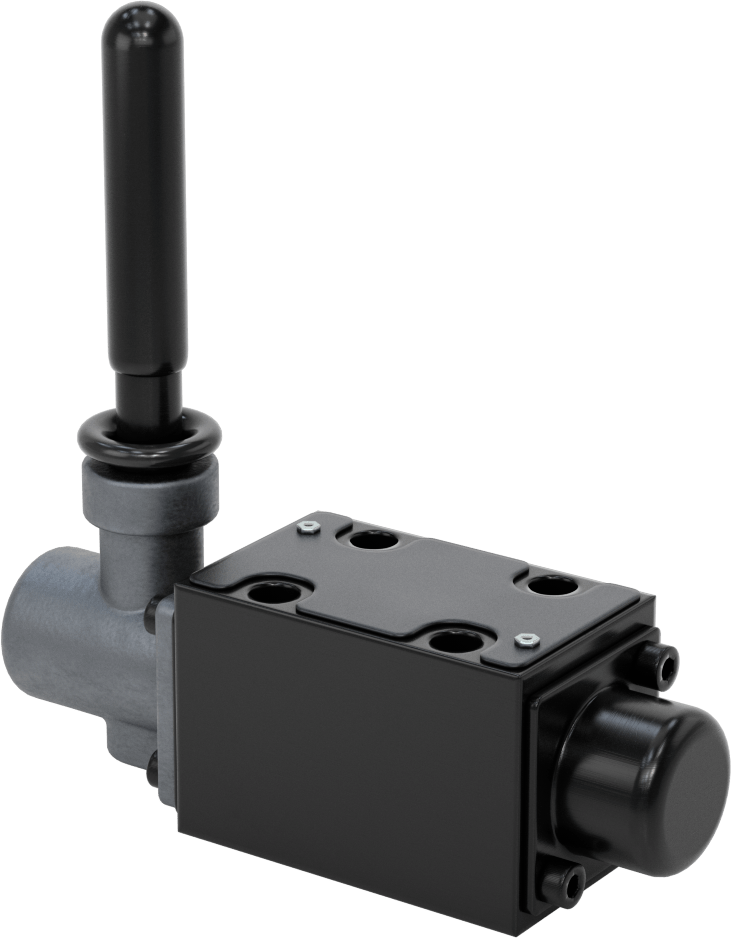

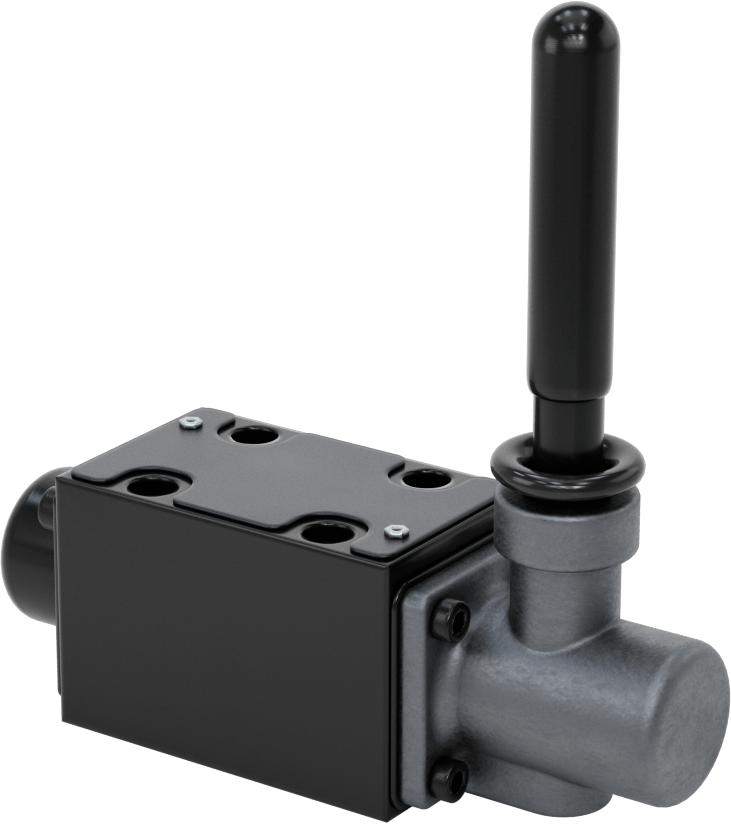

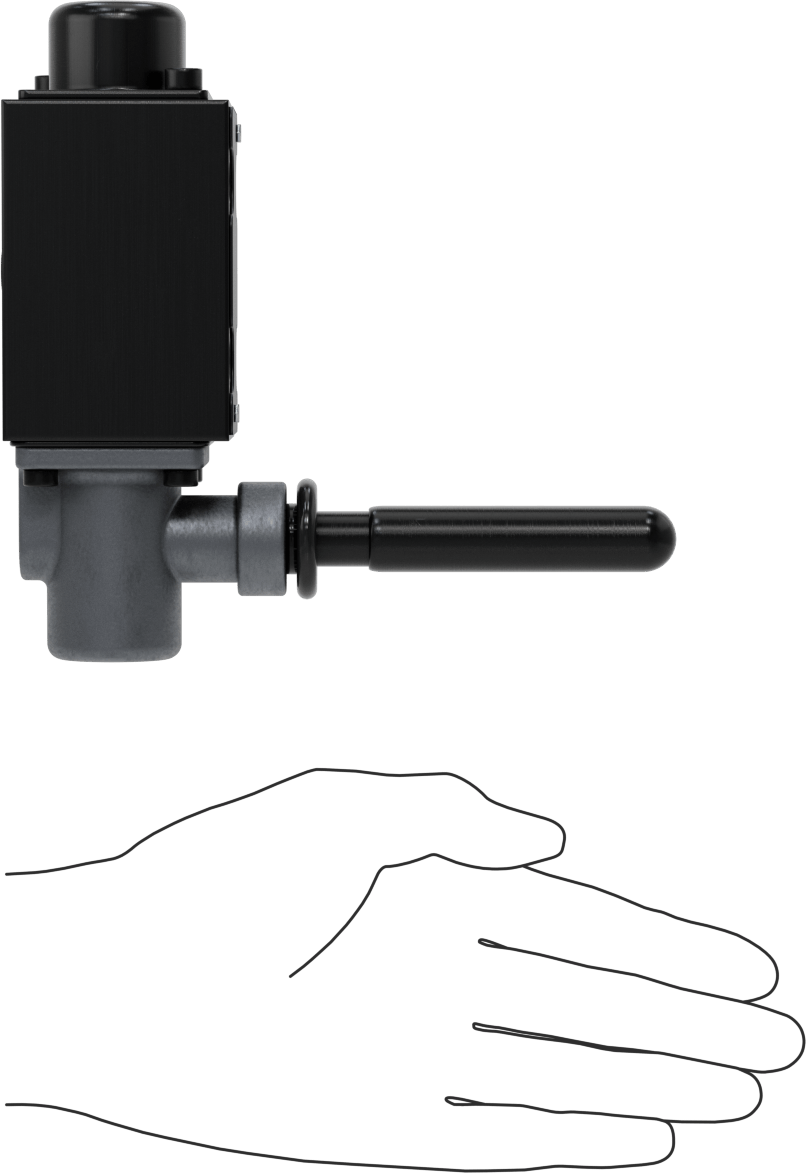

Yön Kontrol Blok Montajlı Hidrolik Valf
Toggle ile Çalıştırılan, Kapalı Konum, D03 NFPA Montajı
₺120.905 Adet
4393T411
1'li paket
| Birlikte Kullanım | Hidrolik Sıvısı |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Toggle |
| Hidrolik Yön Kontrol Valfi Tipi | Dört yönlü |
| Akış Konum Sayısı | 3 |
| Hidrolik Yön Kontrol Valfi Akış Şeması | 4/3 (Kapalı Merkez) |
| NFPA Montaj Şeması | D03 |
| ISO Standart Boyutu | 3 |
| Varsayılan Konum | Kapalı |
| Çalıştırma | Kılavuz |
| Geri Dönüş Tetiklemesi | Yay |
| Basınç Bağlantı Noktası Sayısı | 1 |
| Tank Bağlantı Noktası Sayısı | 1 |
| Çalışma Portu Sayısı | 2 |
| Toplam Bağlantı Noktası Sayısı | 4 |
| Maksimum Akış Hızı | 22 gpm |
| Maksimum Basınç | 5,000 psi345 bar |
| Conta Malzemesi | Buna-N Kauçuk |
| Sap Tipi | Toggle |
| Toplam | |
| Uzunluk | 5 7/8"14.92 cm |
| Genişlik | 1 7/8"4.76 cm |
| Yükseklik | 6"15.24 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Tayvan |
| Schedule B | 848120.0070 |
| ECCN | EAR99 |
| İlgili Ürün | Vidalar |
Kolu kullanarak akışı manuel olarak yönlendirin. Kol bırakıldığında bir yay, vanayı varsayılan konumuna geri getirir. Genellikle çift etkili silindirlerin önünde kullanılır. NFPA vana montaj bloğuna vidalarla sabitleyin (her bileşen ayrı satılır).
NFPA şemalarında P basınç kaynağını, T tankı, A ve B ise çalışma bağlantı noktalarını temsil eder.
