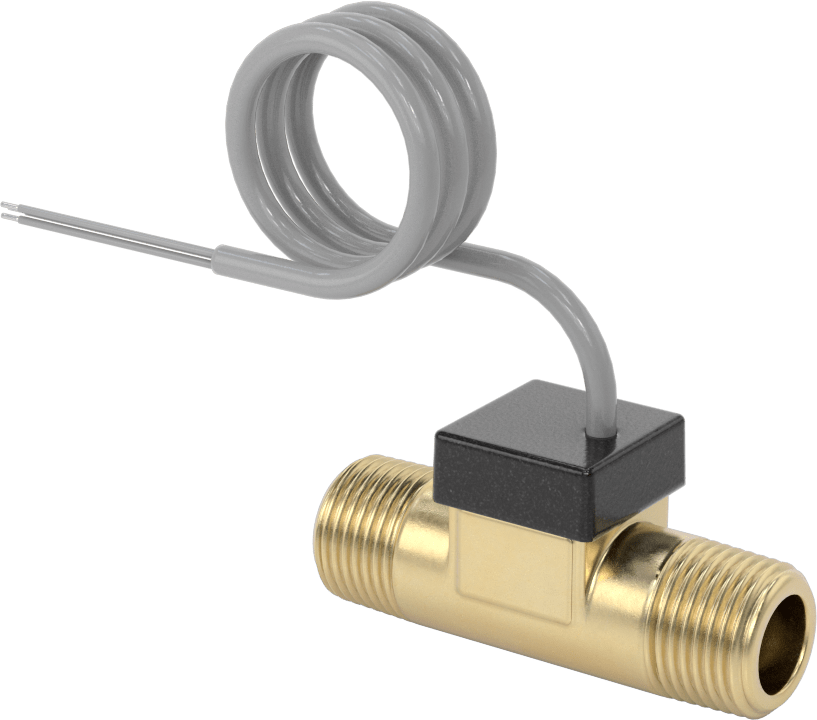

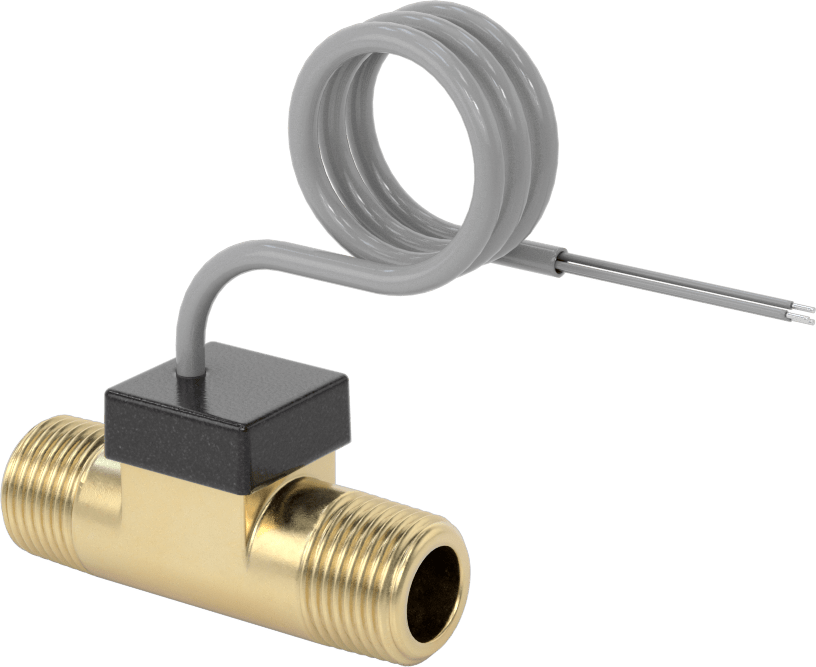

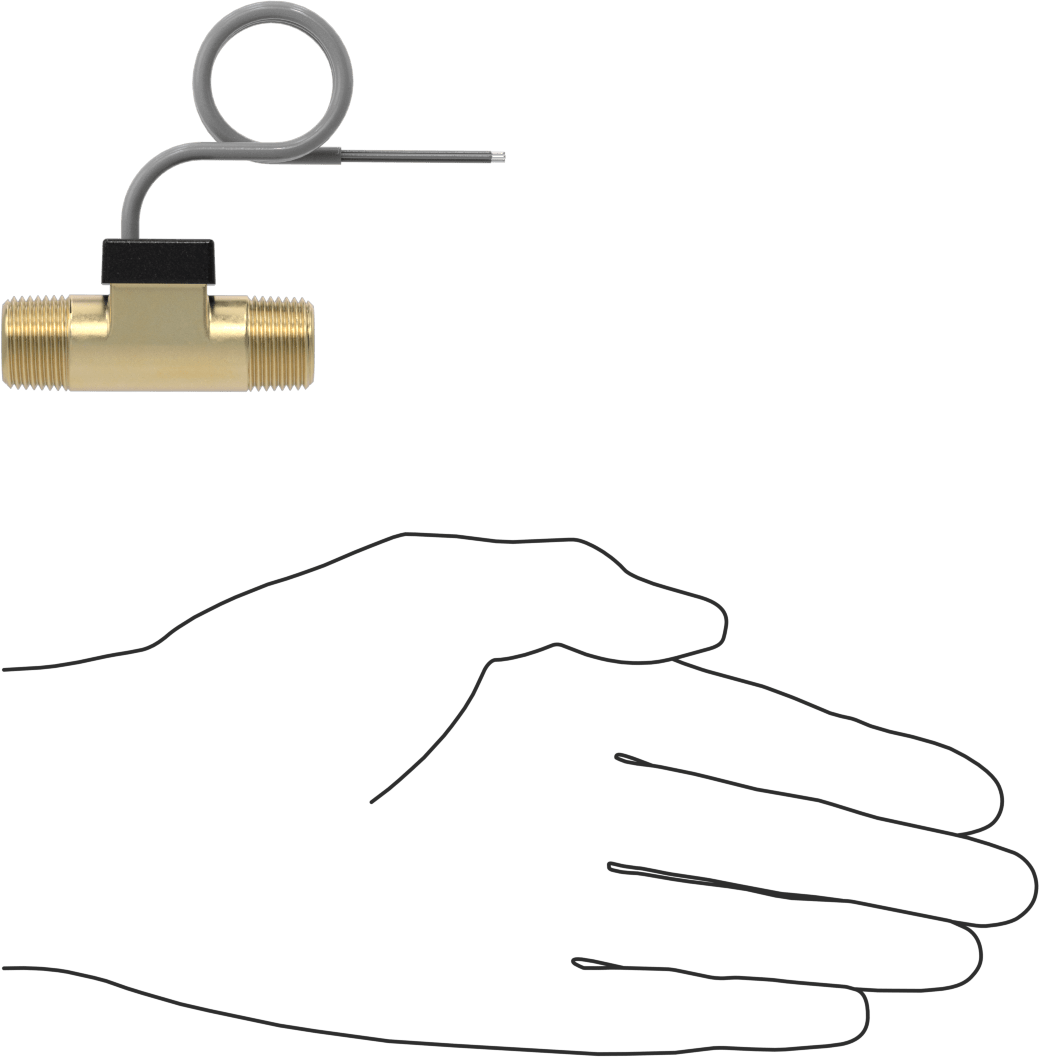

Akış Transmitteri, Türbin Akışı, Pirinç Gövde
0.5 ila 2.11 gpm
| Montaj Konumu | Sıralı |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlanır | Boru |
| Ölçüler | Akış Hızı |
| Toplam Çıkış Sayısı | 1 |
| Analog Çıkış Türü | Verici |
| Dijital Çıkış Türü | Darbe |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantısı | Tel Uçları |
| Gövde Malzemesi | Pirinç |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Akış Ölçüm Türü | Türbin |
| Boru Bağlantıları | 3/8 NPT Erkek |
| Akış Aralığı | 0.5 gpm ila 2.11 gpm |
| Uç-Uç Uzunluğu | 2 5/32"5.48 cm |
| Hassasiyet | ±%3 |
| Sıcaklıktaki Maksimum Basınç | 362 psi @ 212° F |
| Sıcaklık Aralığı | -4° F ila 212° F |
| Giriş Gerilimi Aralığı | 5V DC ila 24V DC |
| Montaj Konumu | Herhangi Bir Açı |
| Sahada Yeniden Kalibre Edilebilir | Hayır |
| Darbe Frekansı | 132 Hz ila 559 Hz |
| Şu ile Kalibre Edilmiş | Su |
| Akış Ölçüm Birimi | Dakikada Galon, Dakikada Litre |
| Gıda Endüstrisi Standardı | NSF/ANSI 61 |
| Kare Tırnak Boyutu için | Sıvılar |
| Maksimum Çıkış Akımı | 20 mA |
| Ölçü Birimi | Dakika Başına Galon |
| Tel Çıkış Sayısı | 3 |
| Çıkış Sinyali Türü | Dijital |
| Tepki Süresi | 0 sec. |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | Grafit, Naylon |
| Tel Ucu Uzunluğu | 39"99.06 cm |
| Menşe Ülke | İsviçre |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 902610.5000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Akış hızı ölçümlerini ekipmanı izlemek ve kontrol etmek için gönderir. Dönüştürücüler olarak da bilinen bu vericiler, akış hızı ölçümlerini uzaktan ekranlar ve programlanabilir mantık denetleyicileri (PLC'ler) gibi alıcı cihazlar tarafından yorumlanabilen bir elektrik sinyaline dönüştürür. Akış arttıkça, çıkış sinyali de artar. Alıcı cihazınızın sinyali yorumlayabilmesi için, vericinin ölçüm aralığı ve çıkış sinyali için kalibre etmeniz gerekir. Yalnızca nominal ölçüm aralığı içinde doğru okumalar verirler. Bunları sisteminize doğrudan hat üzerinde monte edin. Montaj yönlerinden bağımsız olarak akışı doğru bir şekilde ölçerler.
Bu vericiler su ile kalibre edilmiştir. Bunları diğer sıvılarla da kullanabilirsiniz, ancak sıvının viskozitesi sudan farklıysa doğru ölçüm yapmayabilirler.
Türbin Akış Ölçümü — Türbin transmiterleri, sıvı geçerken türbinlerinin kaç kez döndüğünü sayarak akışı ölçer. Türbinin tıkanmasını ve diğer hasarları önlemek için bunları yalnızca temiz, düşük viskoziteli sıvılarla kullanın. Dijital çıkış, akış verilerini bir voltaj dalgalanması olan darbe ile gönderir. Akış ne kadar yüksekse, o kadar fazla darbe gönderilir. Darbe çıkışının voltajı, transmiterlere gönderilen giriş voltajıyla eşleşir. Bu transmiterler, içme suyu ile kullanım için NSF/ANSI 61 standardına uygundur.
