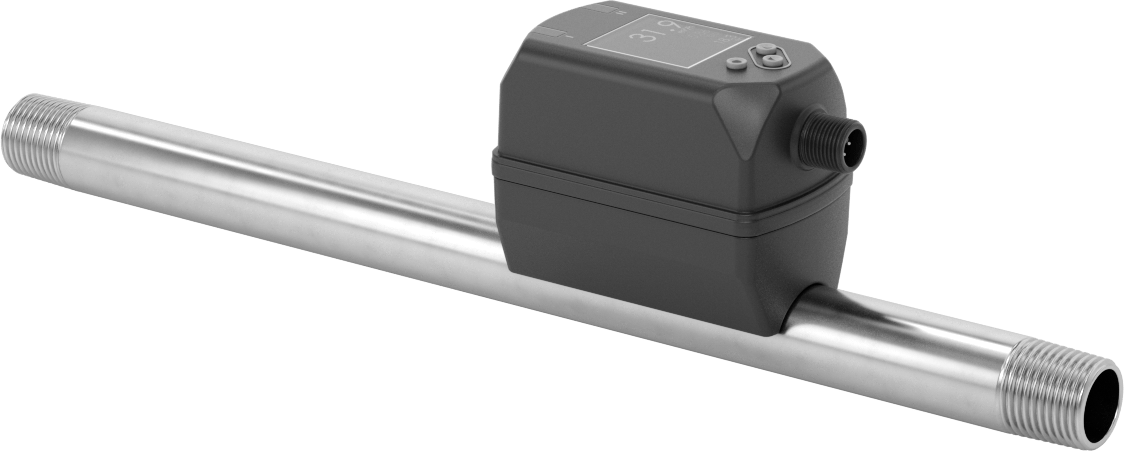

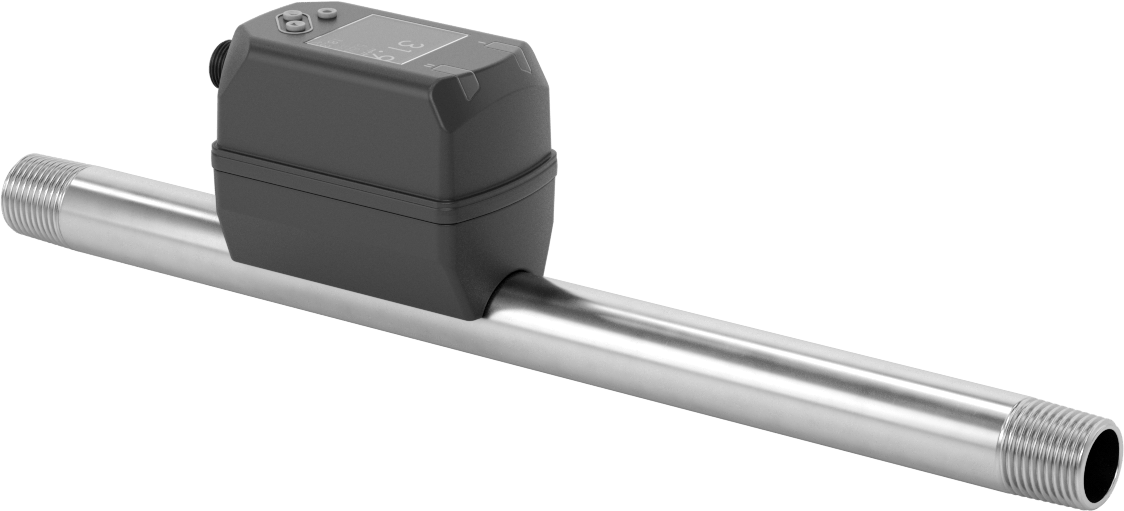

Akış, Gazlar için Basınç ve Sıcaklık Transmitteri
1/2 NPT Erkek Bağlantılar, 0.15 ila 44 scfm
| Montaj Konumu | Sıralı |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlanır | Boru |
| Ölçüler | Akış Hızı, Basınç, Sıcaklık |
| Toplam Çıkış Sayısı | 2 |
| Yapılandırılabilir Dijital Çıkış | |
| Adet | 1 |
| Çıkış Türü | Anahtar/Darbe |
| İletişim Protokolü | IO Link |
| Sinyal | NPN, PNP |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Darbe Frekansı Aralığı | 0.5 Hz ila 750 Hz |
| Yapılandırılabilir Analog/Dijital Çıkış | |
| Adet | 1 |
| Çıkış Türü | Anahtar/Darbe |
| Analog Çıkış Türü | Verici |
| Akım | 4 mA ila 20 mA |
| Sinyal Türü | NPN, PNP |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Darbe Frekansı Aralığı | 0.5 Hz ila 750 Hz |
| Fiş Tipi | |
| Kutup Sayısı | 4 |

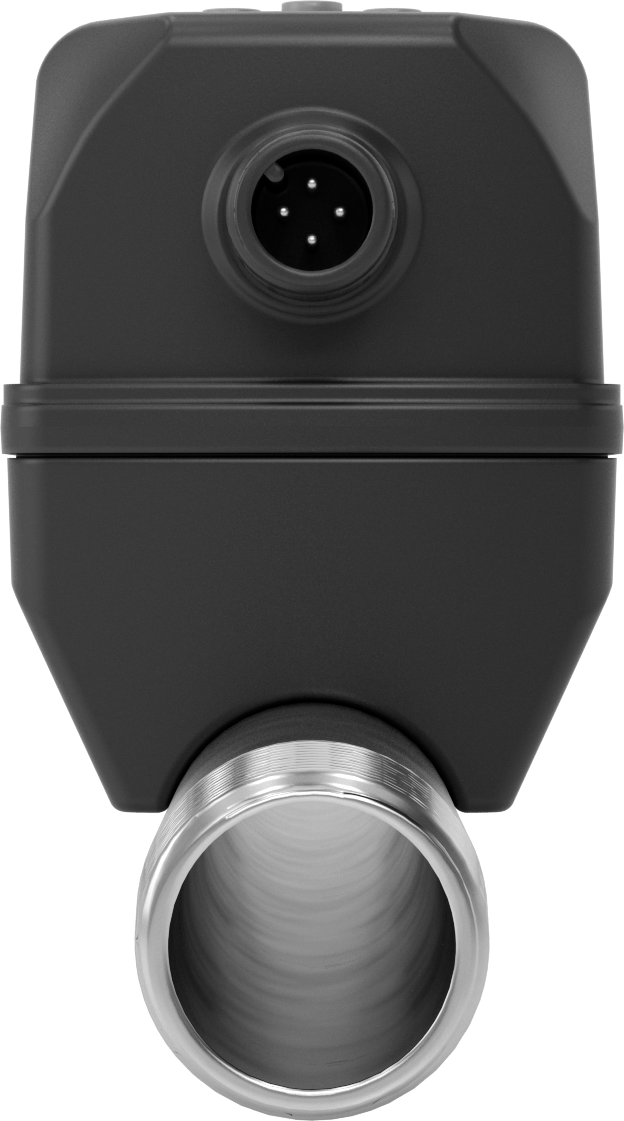

| Elektrik Bağlantısı | M12 |
| Elektrik Bağlantısı Tipi | Fişi Takın |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Bağlantı Elemanı Malzemesi | 304 Paslanmaz Çelik |
| Akış Ölçüm Türü | Termal |
| Boru Bağlantıları | 1/2 NPT Erkek |
| Akış Aralığı | 0.15 scfm ila 44 scfm |

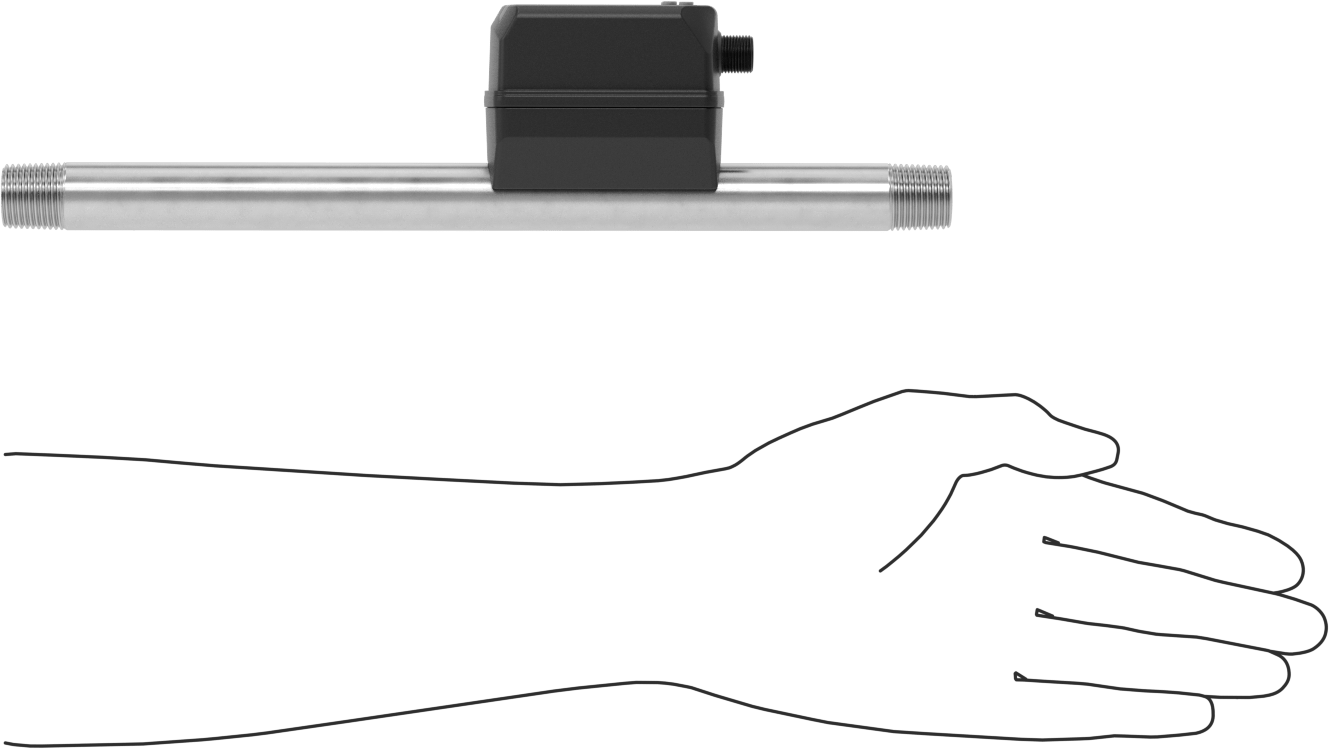

| Uç-Uç Uzunluğu | 11 13/16"30.00 cm |
| Hassasiyet | ±6% |
| Sıcaklıktaki Maksimum Basınç | 230 psi @ 70° F |
| Sıcaklık Aralığı | 14° F ila 140° F |
| Conta Malzemesi | Floroelastomer |
| Giriş Gerilimi Aralığı | 18V DC ila 30V DC |
| Montaj Konumu | Herhangi Bir Açı |
| Sahada Yeniden Kalibre Edilebilir | Hayır |
| Muhafaza Derecesi | IP65, IP67 |
| Ayarlama Yöntemi | Düğme |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | Ayarlanabilir |
| Şu ile Kalibre Edilmiş | Hava |
| Sertifikasyon | C-UL Listeli, CE İşareti, UL Listed |
| Devre Koruması | Aşırı Yük, Kısa Devre |
| Ekran Türü | Dijital |
| Çevre | Tozlu, Dalgıç, Yıkama, Islak |
| Özellikler | LED Durum Göstergeleri |
| Akış Ölçüm Birimi | Feet per Second, Standart Dakikada Kübik Fit, Standart Saat Başına Kübik Fit |
| Kare Tırnak Boyutu için | Gaz |
| Maksimum Kısa Süreli Basınç | 230 psi16 bar |
| Ölçü Birimi | Standart Dakikada Kübik Fit |
| Basınç Aralığı | 0 psi ila 230 psi |
| Tepki Süresi | 0.1 sec. |
| Ayar Noktası Aralığı | 0,38 scfm ila 44 scfm/14,6° F ila 140° F |
| Anahtarlama | |
| Akım | 150 mA |
| Gerilim | 30V DC |
| UL Dosya Numarası | E174189 |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 303 Paslanmaz Çelik, 304 Paslanmaz Çelik, Akrilik Plastik, Seramik, Floroelastomer, Cam, PPS |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c), 7(a), 7(c)-I |
| Schedule B Numarası | 902680.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Sisteminizden geçen hava, argon, CO2 ve azot gibi endüstriyel gazların akış hızını, basıncını ve sıcaklığını ölçün ve iletin. Bu vericiler, sıcaklık ve basıncın dalgalanabileceği uygulamalar için idealdir. Akış hızını hesaplamak için, az miktarda ısı üretir, ardından gazınızın bunun üzerinde yarattığı soğutma etkisini ölçerler. Dönüştürücüler olarak da bilinen bu vericiler, ölçümleri uzaktan ekranlar ve programlanabilir mantık denetleyicileri (PLC'ler) gibi alıcı cihazlar tarafından yorumlanabilen bir elektrik sinyaline dönüştürür. Akış, sıcaklık ve basınç arttıkça, çıkış sinyali de artar. Alıcı cihazınızın sinyali yorumlayabilmesi için, transmiterin ölçüm aralığı ve çıkış sinyali için kalibre etmeniz gerekir. Yalnızca nominal ölçüm aralığı içinde doğru okumalar verirler. Bunları sisteminize doğrudan hat üzerinde monte edin. Montaj yönlerinden bağımsız olarak doğru ölçüm yaparlar.

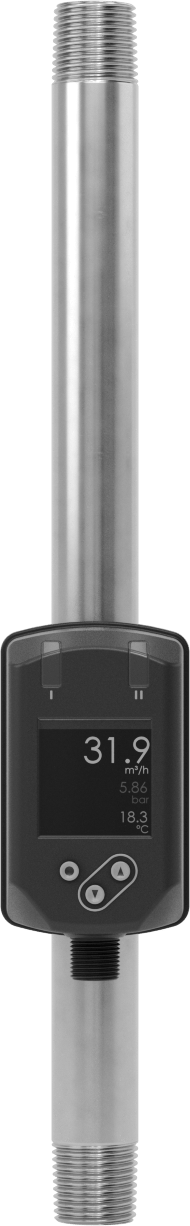

Dijital ekran, ölçümleri okumayı ve gazınıza göre ayarları yapmayı kolaylaştırır. Bu transmiterler iki adet yapılandırılabilir çıkışa sahiptir ve her çıkış yalnızca bir ölçüm (akış hızı, basınç veya sıcaklık) için kablolanabilir. Dijital darbe olarak yapılandırılan çıkışlar, transmiterin giriş voltajıyla eşleşen voltaj dalgalanmaları kullanarak akış verilerini gönderir. Çıkışlardan biri IO-Link için kablolanabilir, böylece ayarları değiştirebilir ve PLC'nizden veya bilgisayarınızdan uzaktan hata mesajları alabilirsiniz. Arayüzünüze bağlanmak için bir IO Link denetleyicisine (dahil değildir) ihtiyacınız olacaktır.
Bu transmiterler hava ile kalibre edilmiştir ancak diğer gazlarla kullanıldığında da doğru ölçüm yaparlar.
