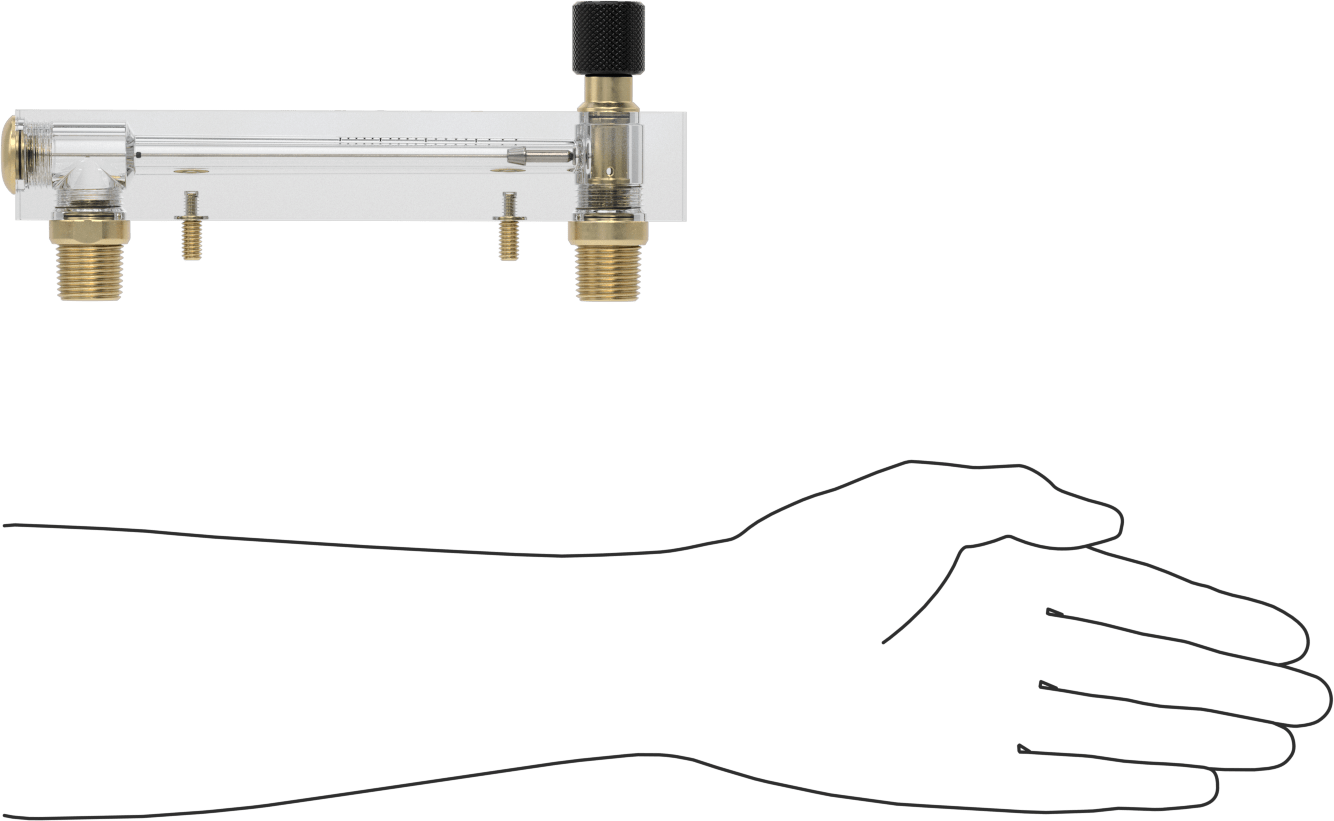

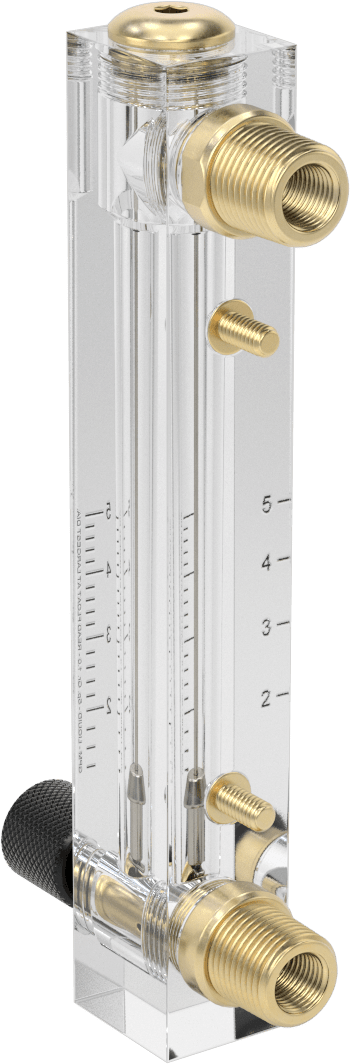

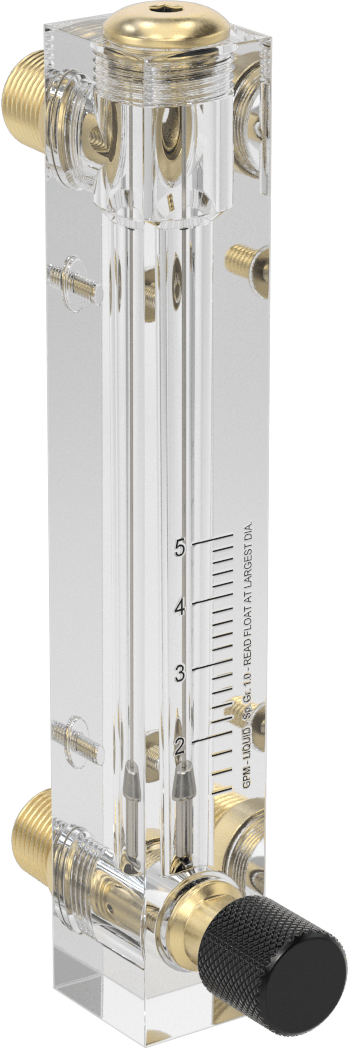

Panele Monte Akış Ölçer, Pirinç Bağlantı Parçaları, Kontrol Düğmesi, Dişli x Erkek Bağlantı
0.2-2 gpm
| Özellikler | Akış Kontrol Düğmesi |
| Ekran Türü | Ölçek |
| Gövde Malzemesi | Akrilik Plastik |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Bağlantılar | 1/4 NPT Dişli Dişi Boru × 1/2 NPT Dişli Erkek Boru |
| Akış | 0.2 gpm ila 2 gpm |
| Toplam Yükseklik | 8 1/4"20.95 cm |
| Merkezden Merkeze Yükseklik | 6 7/16"16.35 cm |
| Hassasiyet | ±%3 |
| Sıcaklıktaki Maksimum Basınç | 150 psi @ 70° F |
| Sıcaklık | |
| Minimum | 1°C |
| Maksimum | 54°C |
| Conta Malzemesi | EPM Kauçuk |
| Montaj Konumu | Dikey |
| Kalibrasyon Ortamı | |
| Özgül Ağırlık | 1 |
| Şu ile Kalibre Edilmiş | Su |
| Akış Ölçüm Türü | Değişken Alan |
| Akış Ölçüm Birimi | Dakika Başına Galon |
| Kare Tırnak Boyutu için | Sıvılar |
| Ölçek aralıkları | 0.1 gpm |
| Montaj Türü | Panel |
| Valf Malzemesi | Pirinç |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 316L Paslanmaz Çelik, Akrilik Plastik, Pirinç, EPM Kauçuk |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 902610.5000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Arka kısımdaki bağlantı parçaları sayesinde bu akış ölçerleri gösterge panellerine monte edebilirsiniz. Bunları boru sisteminizle aynı hizada dikey olarak monte edin, böylece sıvı alttan yukarı doğru akar. Sıvı geçerken, göstergeyi ölçek üzerinde yukarı doğru iter ve akış hızını gösterir. Akrilik gövdesi sayesinde tamamen şeffaftır, böylece sıvının rengini ve berraklığını kontrol ederek herhangi bir sorun olup olmadığını görebilirsiniz.
Bu akış ölçerler su ile kalibre edilmiştir ancak diğer sıvılarla da kullanılabilir. Bunları su dışındaki bir sıvıyla kullanıyorsanız, akış hızını ölçekte gösterilen sayıyı sıvınızın özgül ağırlık dönüştürme faktörüyle çarparak hesaplamanız gerekir.
Hattınızdan geçen sıvıyla uyumlu bir bağlantı malzemesi seçin.
Akış Kontrol Düğmesi—Akış kontrol düğmesi bulunan akış ölçerler, aralığı içinde akış hızını ayarlamak için girişteki valfi açıp kapatmanıza olanak tanır.
Pirinç Bağlantı Parçası — Pirinç bağlantı parçaları, PVC bağlantı parçalarına göre darbelere daha dayanıklıdır.
1/4 NPT Dişi Dişli Boru × 1/2 NPT Erkek Dişli Boru—Dişi × erkek bağlantılı akış ölçerler, iç kısımda NPT dişi dişlere ve dış kısımda NPT erkek dişlere sahiptir.
