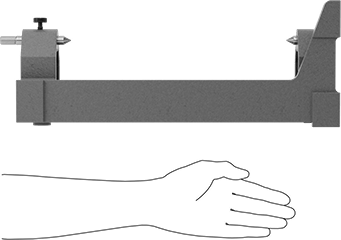

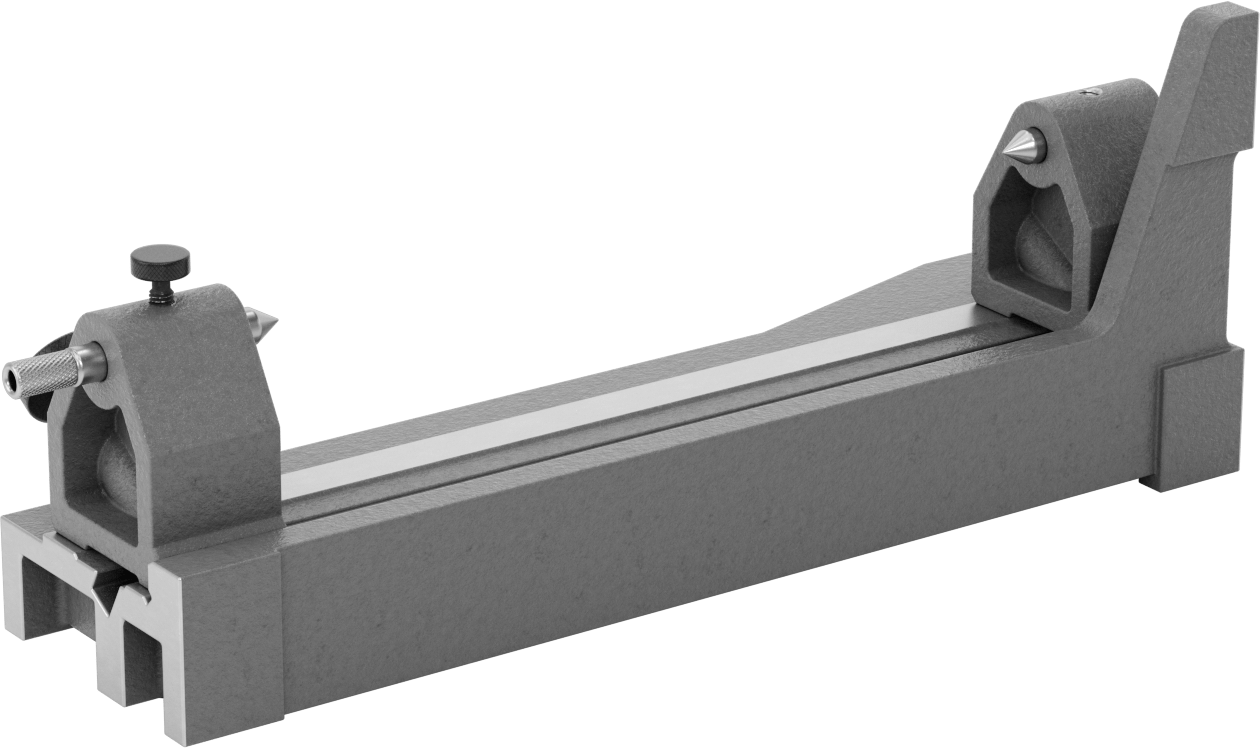

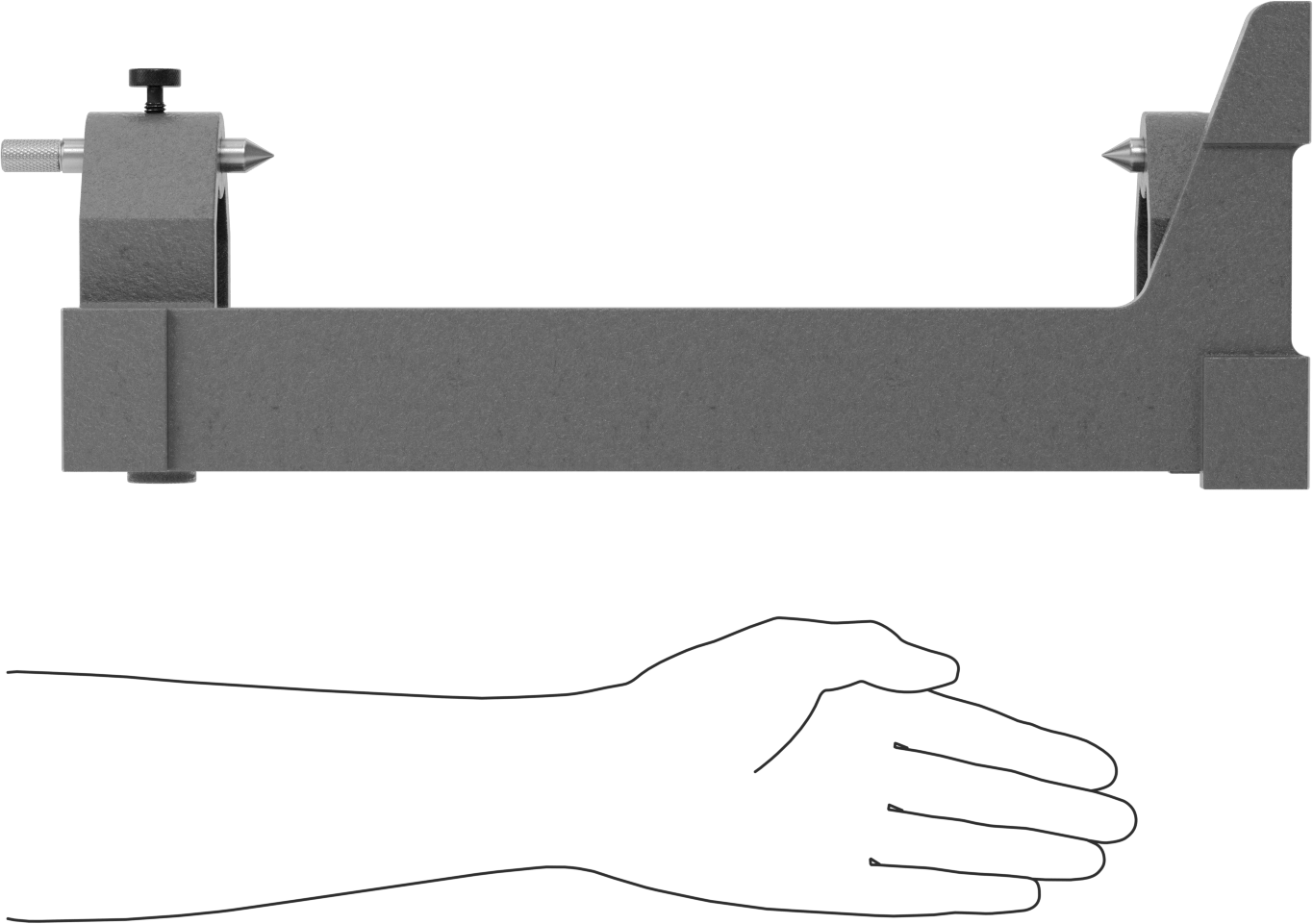

Tezgah Merkezi
12“ uzunluk x 5” çaplı iş parçası için
| Maksimum İş Parçası için | |
| Uzunluk | 12"30.48 cm |
| Çap | 5"12.70 cm |
| Yön | Yatay, Dikey |
| Tolerans | |
| Paralellik | -0.0002" ila 0.0002"0.00 cm / 0.00 cm |
| 6 inç Başına Diklik | -0.0003" ila 0.0003"0.00 cm / 0.00 cm |
| Toplam | |
| Uzunluk | 17 5/8"44.77 cm |
| Genişlik | 5 1/2"13.97 cm |
| Yükseklik | 6 7/8"17.46 cm |
| Malzeme | |
| Merkez | Çelik |
| Gövde | Dökme Demir |
| Sıkıştırma Şekli | Düğme |
| Ağırlık | 38 lb. |
| Merkez Noktası | |
| Çap | 0.5"1.27 cm |
| Açı | 60° |
| Açılma Stili | Yay Destekli |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 846620.8065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Bulabileceğiniz en hassas tezgah merkezleri. Merkezlerimiz, şaftları ve diğer silindirik parçaları, sallanma veya titreşime neden olabilecek en küçük düzensizlikler açısından incelemenize yardımcı olur. ABD'de işlenen kafa ve punta, iki merkez arasında tam hizalama için çiftler halinde hassas bir şekilde taşlanmıştır.
Şaftların takılması ve çıkarılması saniyeler sürer. Pabuç, bir kolun çevrilmesiyle kayar ve şaftları yerine kilitler. V-bloklardan farklı olarak, bu merkezler şaftları uçlarından tutarak, şaftların mükemmel şekilde merkezlenmiş ve yuvarlak olup olmadığını ve salgı olup olmadığını kontrol eder. Daha fazla işleme gerektiren sallantılar bulursanız, kurulumunuzu yeniden hizalamadan şaftları merkeze geri takarak yeni ölçümler alabilirsiniz.

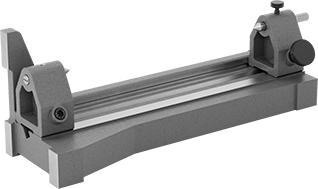

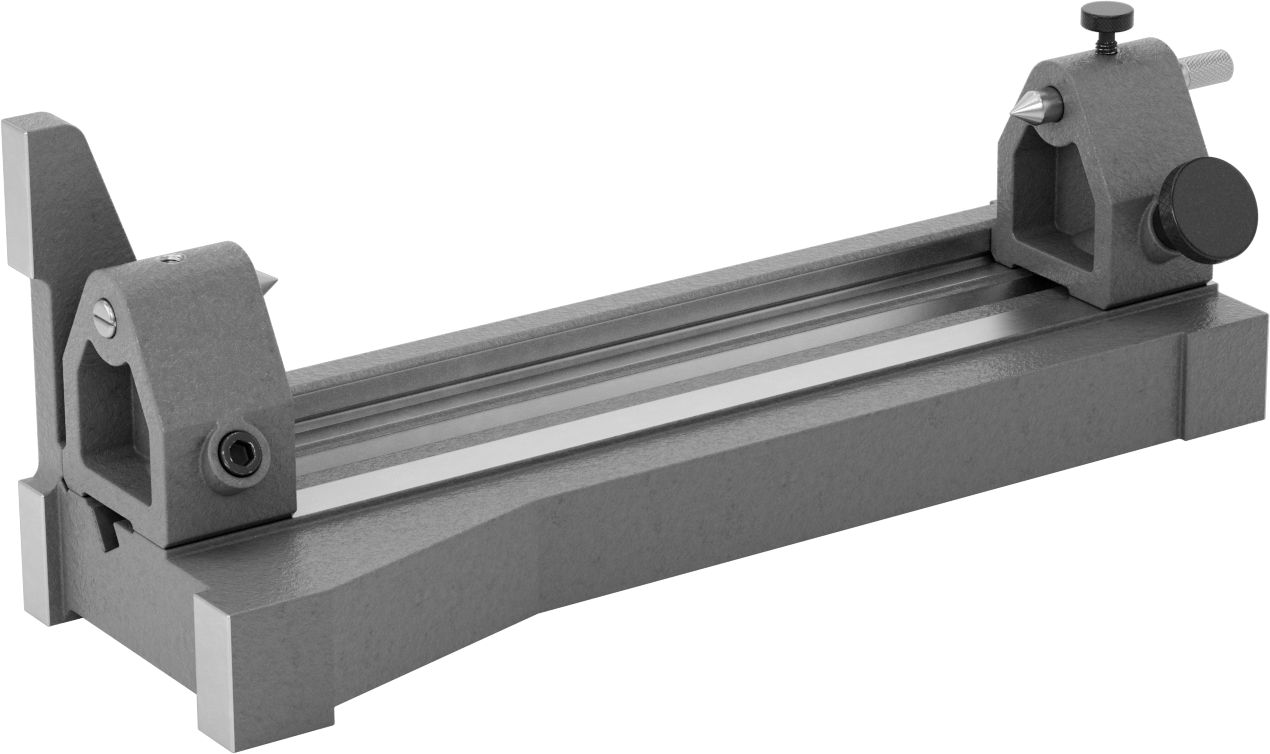

Yatay Yönlendirme — Büyük krank milleri ve tahrik milleri gibi ağır parçaları incelemek için yalnızca yatay merkezlemeyi kullanın. Hassas taşlanmış tabanı sayesinde, bunları bir yüzey plakası üzerine kurmanıza gerek yoktur. Düz olmayan tezgah yüzeylerini telafi etmek için dört adet ayarlanabilir ayakları vardır.

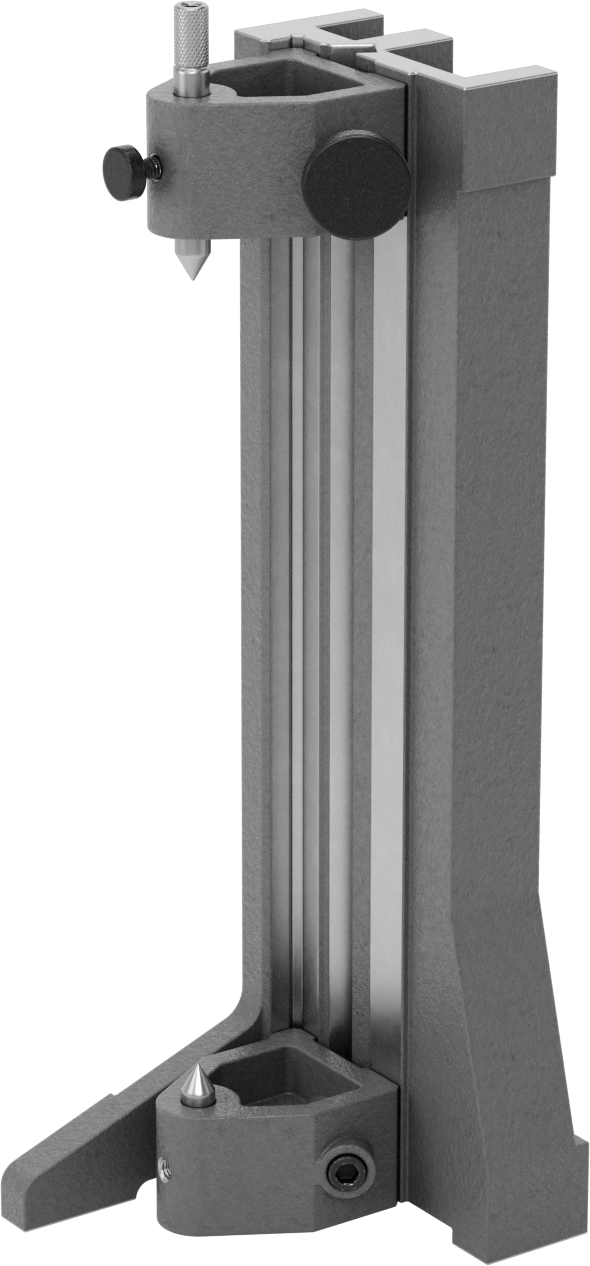

Dikey Konumlandırma — Boyutlarına göre eşsiz bir hassasiyete sahip olan bu çok yönlü merkezler, minyatür krank milleri gibi küçük parçaları kontrol eder. Birden fazla boyutu denetlemeniz gerektiğinde, bunları dik konuma getirerek dikey pozisyonda ölçümler yapabilirsiniz.
