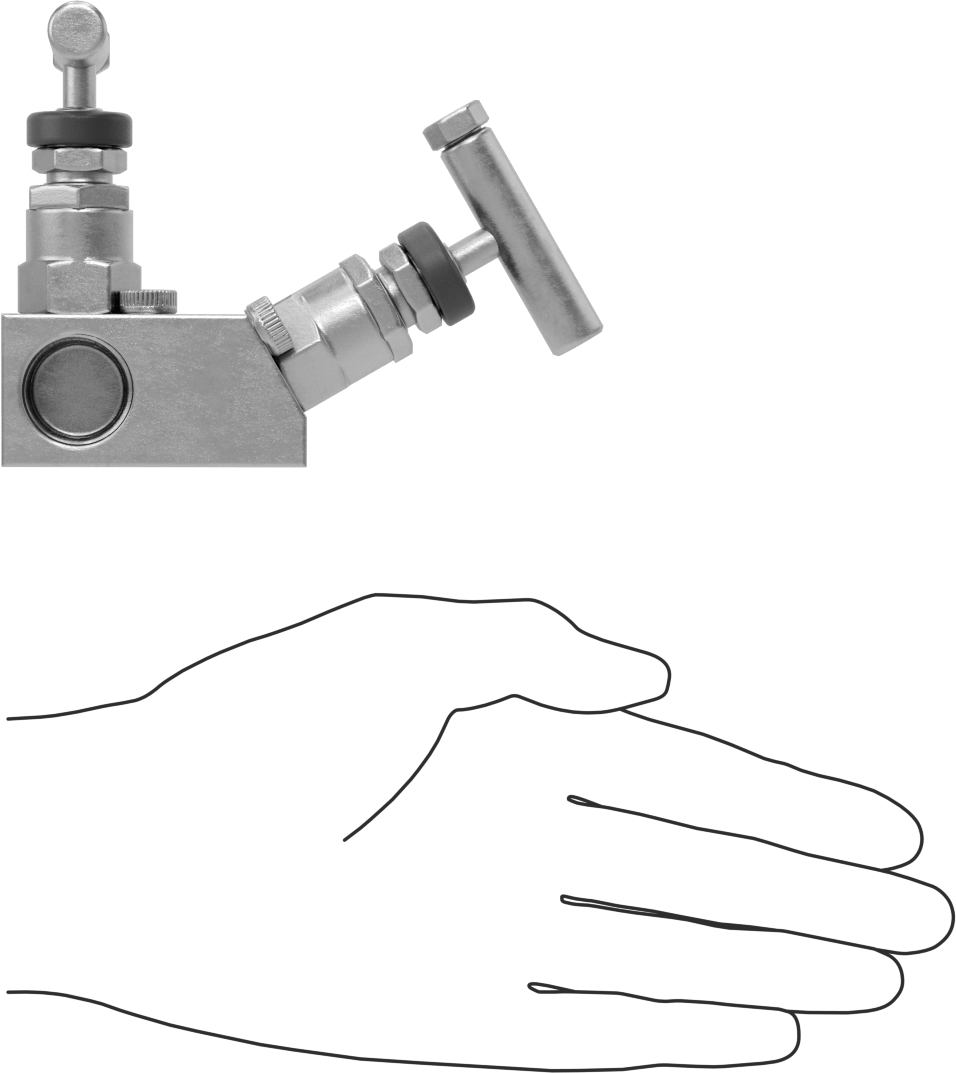

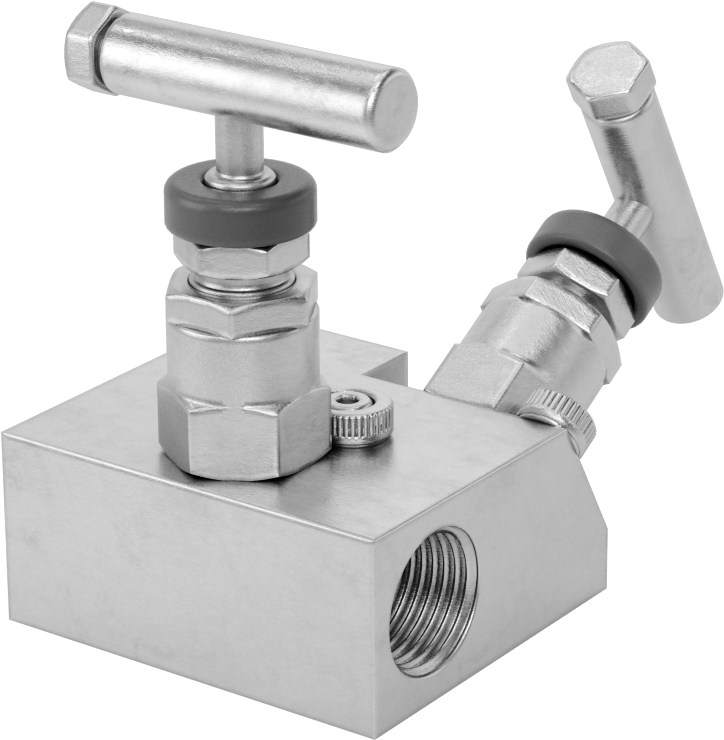

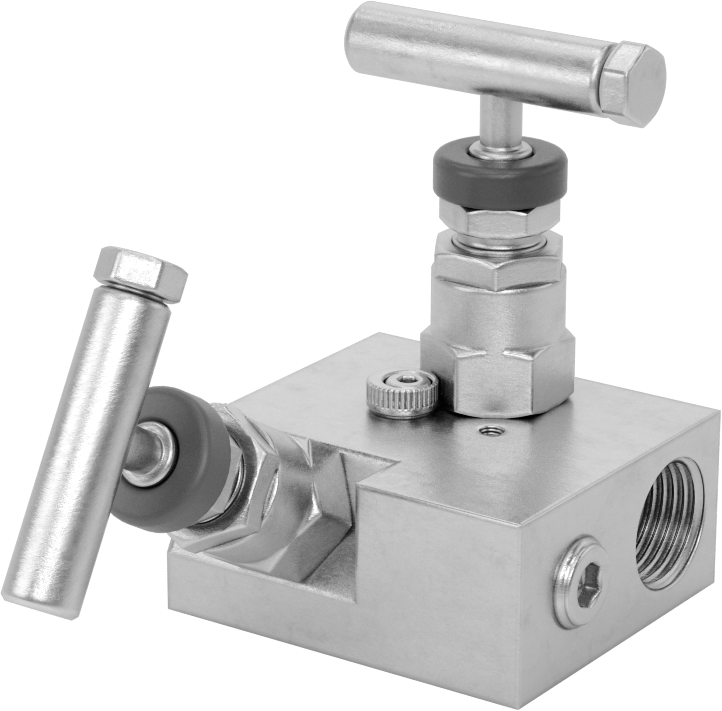

Yüksek Basınçlı Hassas Akış Ayar Vanası, Havalandırma Delikleri
1/2 NPT Dişi
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Şekil | Düz |
| Diş Tipi | NPT |
| Cins | Dişi |
| Diş Tipi | NPT |
| Cins | Dişi |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Boru Çapı | 1/21.27 cm |
| Akış Katsayısı (Cv) | 0.75 |
| Sıcaklıktaki Maksimum Basınç | 10,000 psi @ 265° F |
| Toplam | |
| Yükseklik | 3 1/2"8.89 cm |
| Uzunluk | 4 1/2"11.43 cm |
| Sıcaklık Aralığı | -50° F ila 445° F |
| Ambalaj Malzemesi | PTFE |
| İğne Malzemesi | 316 Paslanmaz Çelik |
| Uç-Uç Uzunluğu | 2 1/2"6.35 cm |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Kripton, Neon, Xenon |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | İğne |
| Çalıştırma | Kılavuz |
| Kimyasal Direnç (Mükemmel) | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Bağlanır | Boru |
| Bağlantı Tipi | Konektör |
| Sap Stili | T-Kolu |
| Sap Tipi | Standart |
| Performans | Yüksek Basınç, Hassas |
| Yuva Tipi | Metal-Metal |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Birleşik Krallık |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848180.3090 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Blok ve tahliye vanaları olarak da bilinen bu vanalar, yüksek basınçlı sistemlerdeki basınç göstergelerini, anahtarları ve diğer bileşenleri, prosesi kesintiye uğratmadan bakım, kalibrasyon ve numune alma işlemleri için izole etmek üzere iki tahliye deliğine sahiptir. Ölçüm, numune alma ve hassas akış kontrolü gerektiren diğer uygulamalar için akışı küçük artışlarla ayarlamak üzere kolu çevirin. Tüm vanalar, sıcaklık dalgalanmalarına dayanıklı metal-metal yuvalara sahiptir. Gövde, mükemmel korozyon direnci için 316 paslanmaz çeliktir. Vanalar, sızıntı olması durumunda salmastrayı sıkıştırmak için sıkılabilen bir somuna sahiptir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
