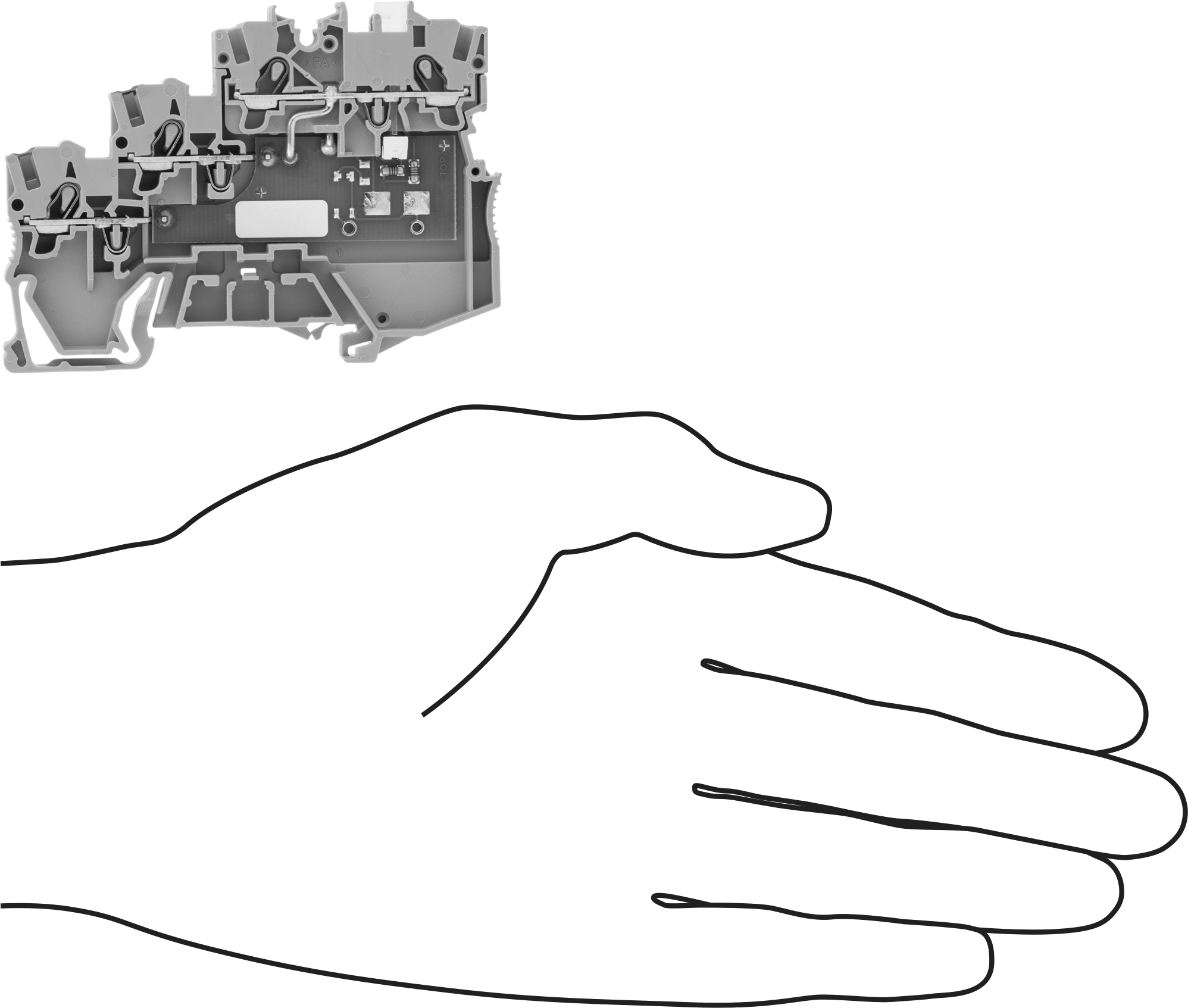

LED Göstergeli DIN Rayına Monte Terminal Bloğu

Vidayı ayarlamadan bu terminal bloklarına kabloyu takıp çıkarabilirsiniz. Bir tornavida veya yerleşik kol ile kelepçeyi kaldırın, ardından kelepçeyi telin üzerine bırakın. Yerine sıkıştırıldıktan sonra, tel titreştiğinde, büküldüğünde veya çekildiğinde yerinde kalır.

Bu terminal bloklarını birbiriyle uyumlu bir şekilde birleştirerek, tek bir kurulumda tam olarak ihtiyacınız olan devre sayısını elde edin. Gerektiğinde termokupllar, sigortalar ve topraklama kablosu için bloklar ekleyin. Bloklar, kontrol panellerindeki DIN rayına yan yana takılır ve anında tanımlayabileceğiniz ve erişebileceğiniz düzenli devre sıraları oluşturur.

Sensörler için — Bu bloklar, sensörleri ve aktüatörleri NPN ve PNP çıkışlarıyla birbirine bağlar. Bir LED, devrelerin güç alıp almadığını gösterir ve sisteminizdeki sorunları gidermeyi kolaylaştırır. Blokları karıştırıp eşleştirerek, konveyör hattındaki ışık ve fotoelektrik sensörler gibi birden fazla sensörün kablolamasını birleştirebilirsiniz. Bloklardaki diğer terminaller, PLC'leri, veri kaydedicileri ve diğer bileşenleri birbirine bağlar.

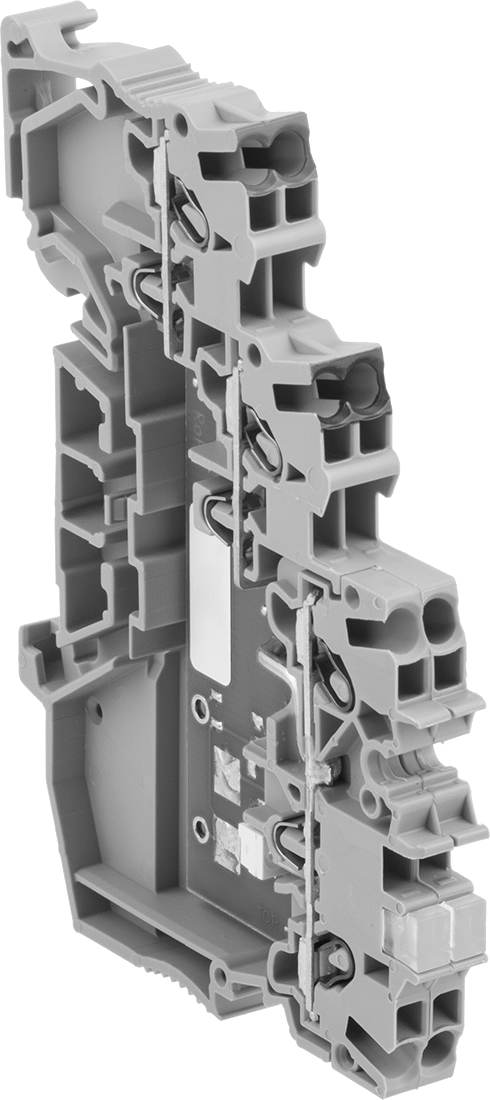

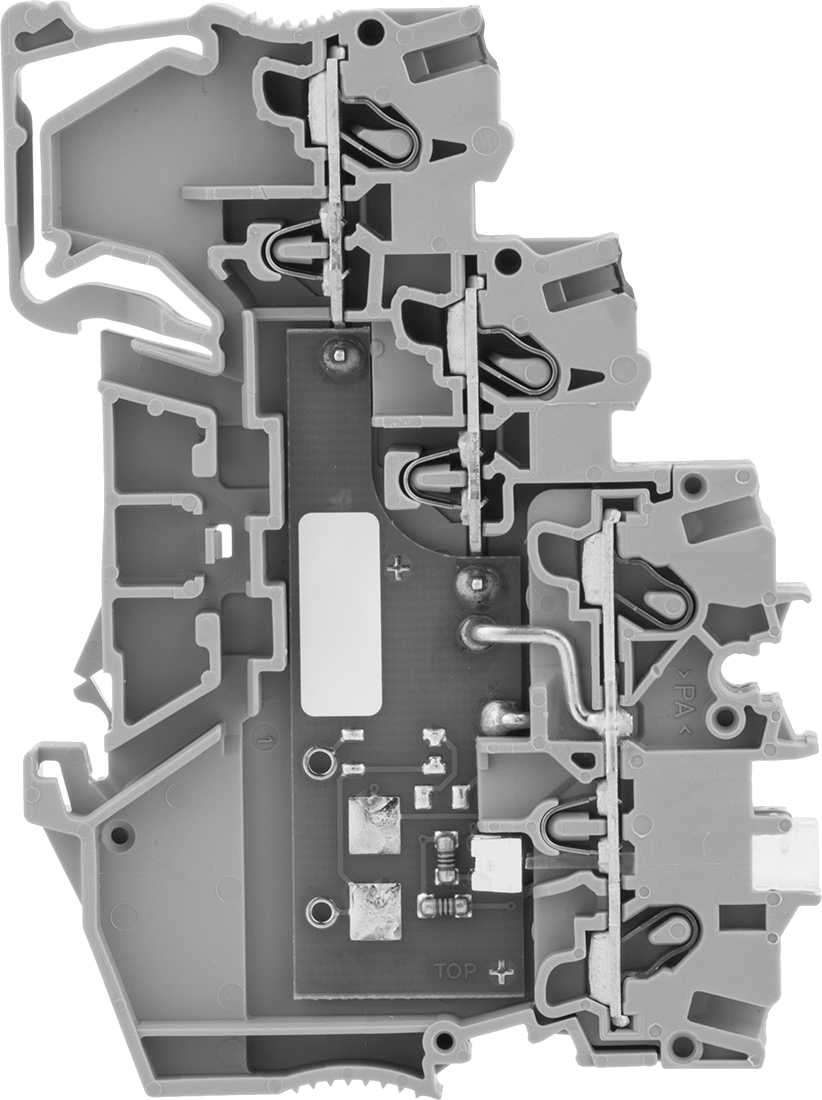

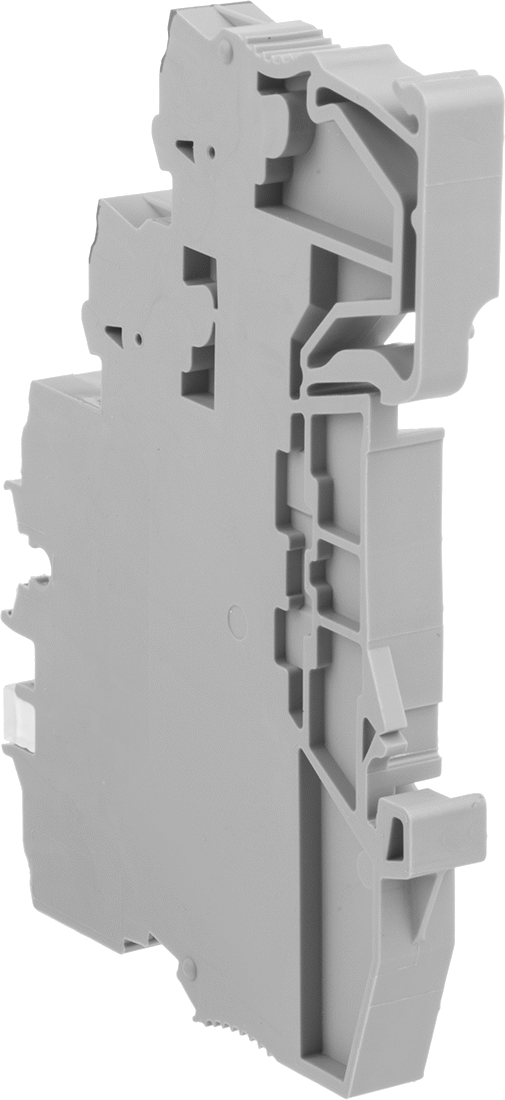

NPN Sinyal Çıkışı için — Bu bloklar, bağlı bir NPN sensörü negatif sinyal gönderdiğinde yanar. Asya otomasyon sistemlerinde yaygın olarak kullanılırlar.

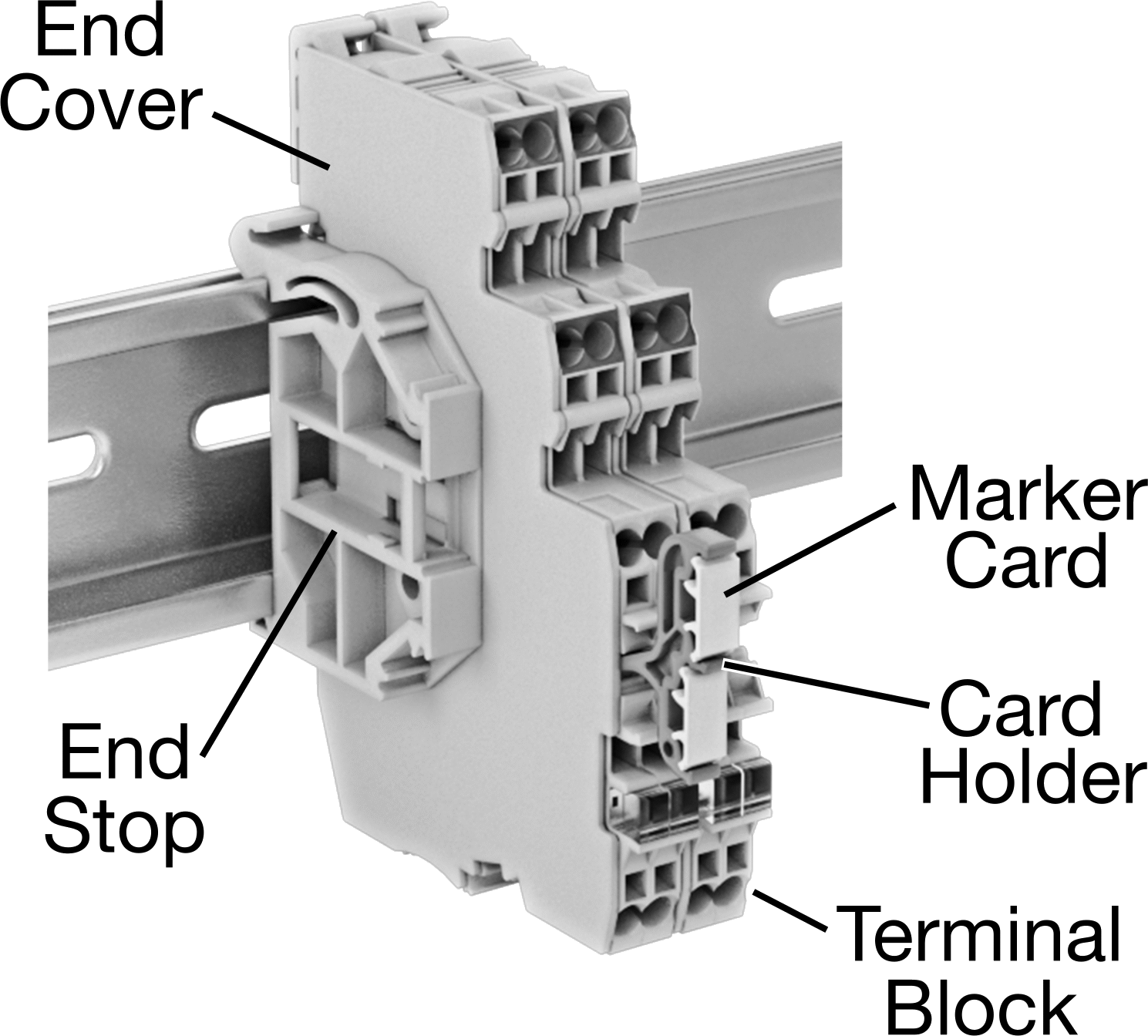

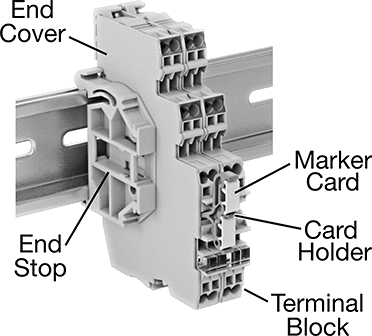

Kapaklar — Canlı bir kabloyla kazara teması önlemek için terminal bloğunun açıkta kalan tarafına takın.

Uç Durdurucular—Titreşim veya darbe aldıklarında kaymamaları için bir grup terminal bloğunun ucuna monte edin.

Bitişik Atlama Kabloları—Metal çubuklar, bitişik terminal blokları arasında elektrik bağlantısı oluşturur, böylece tek bir kabloyla birden fazla bileşeni bağlayabilirsiniz. Atlama kablolarının sığması için blokların genişliği aynı olmalıdır.
