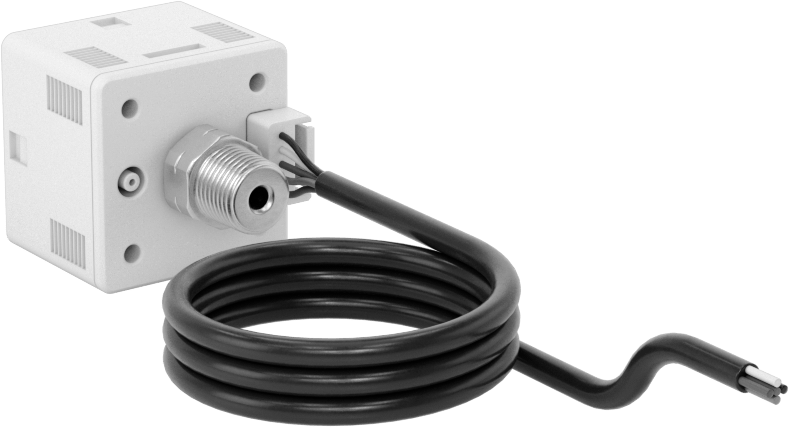

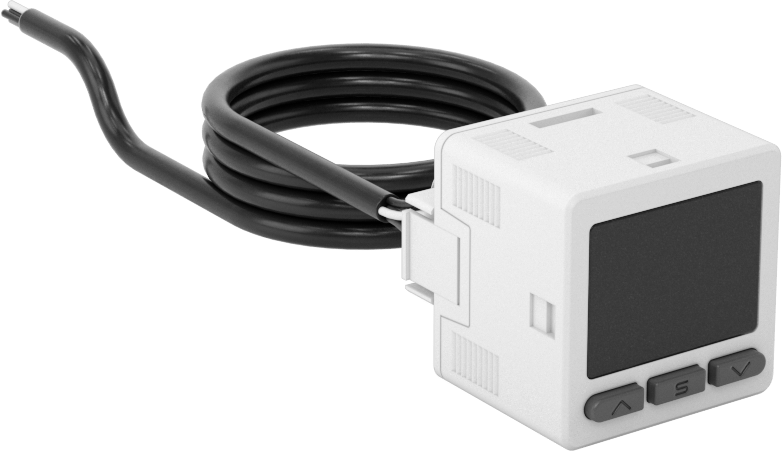

Basınçlı Hava için Basınç Transmitteri
1/8 NPT Erkek Boru Bağlantısı, 2.4-20 mA
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantısı | Tel Uçları |
| Boru Çapı | 1/80.32 cm |
| Diş Tipi | NPT |
| Cins | Erkek |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlanır | Boru |
| Analog Verici Çıkışı | |
| Adet | 1 |
| Akım | 2.4 mA ila 20 mA |
| Dijital Anahtar Çıkışı | |
| Sinyal Türü | PNP |
| Adet | 2 |
| Anahtar Başlangıç Konumu | 1 Kapalı |
| Basınç | |
| Aralık | 14.5 psi ila 145 psi |
| Ayar Noktası Aralığı | 14.5 psi ila 145 psi |
| Maksimum Sürekli Basınç | 145 psi10.0 bar |
| Maksimum Kısa Süreli Basınç | 218 psi15 bar |
| Giriş Gerilimi | 12V DC ila 24V DC |

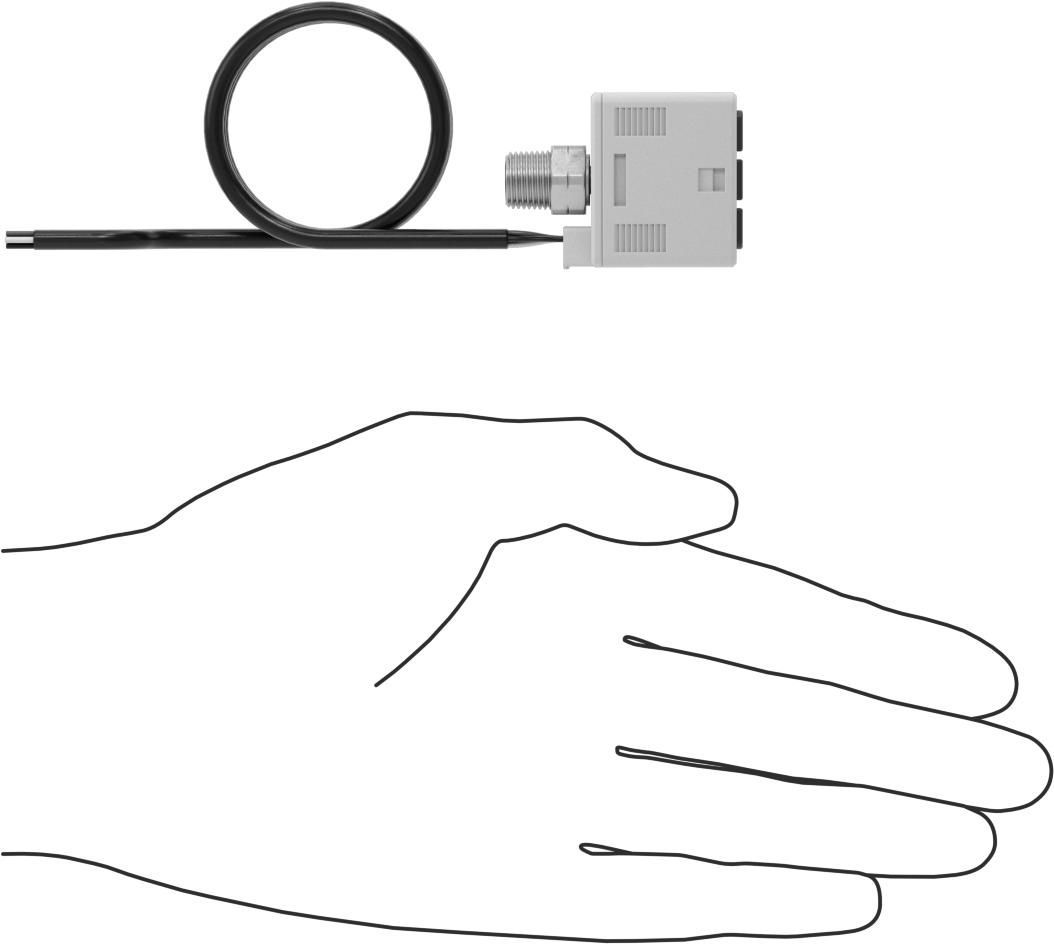

| Yükseklik | 1 3/16"3.02 cm |
| Genişlik | 1 3/16"3.02 cm |
| Muhafaza Derecesi | IP40 |
| Sertifikasyon | UL Onaylı Bileşen, C-UL Onaylı Bileşen, CE İşareti, CSA Certified |
| Birlikte Kullanım | Air Argon Nitrogen |
| Hassasiyet | ±0,2% |
| Gövde Malzemesi | Polibütilen |
| Bağlantı Malzemesi | Nikel Kaplı Pirinç |
| Sıcaklık Aralığı | 25° F ila 120° F |
| Ayarlama Yöntemi | Düğme |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | Ayarlanabilir |
| Devre Koruması | Ters Polarite, Kısa Devre |
| CSA Dosya Numarası | 067055_0_000 |
| Ekran Türü | Dijital |
| Özellikler | Programlanabilir Kırmızı/Yeşil Ekran |
| Montaj Braketi Tipi için | Kare Panel Montajı |
| Tel Sayısı İçin | 2 |
| Ölçü Birimi | Bar, Santimetre Kare Başına Kilogram, Kilopaskal, Megapaskal, İnç Kare Başına Pound |
| Ölçüler | Basınç |
| Tel Çıkış Sayısı | 5 |
| Tepki Süresi | 1.5 ms |
| Ayar Noktası Ayarlanabilirliği | Ayarlanabilir |
| Anahtarlama | |
| Akım | 35 mA |
| Gerilim | 24V DC |
| Toplam Çıkış Sayısı | 3 |
| UL Dosya Numarası | E216656 |
| Tel Ucu Uzunluğu | 78"1.98 m |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c), 7(a), 7(c)-I |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Çoğu basınçlı hava sisteminde yaygın olarak kullanılan bir basınç aralığına sahip olan bu transmiterleri, sisteminizin hava basıncını izlemek için kullanabilirsiniz. Transdüktör olarak da bilinen bu transmiterler, basıncı uzaktan ekranlar ve motor devri kontrol cihazları gibi alıcı cihazlar tarafından yorumlanabilen bir elektrik sinyaline dönüştürür. Ayrıca, iki adet dijital PNP anahtar çıkışına sahip bir programlanabilir mantık denetleyicisine (PLC) bağlanabilirler, böylece ayarlanan basınca ulaşıldığında otomatik kontrolleri veya alarmları etkinleştirebilirsiniz. Ayarları değiştirmek için düğmelere sahip bir dijital ekrana sahiptirler.
Alıcı cihazınızın vericiden gelen sinyali yorumlayabilmesi için, vericinin basınç aralığı ve çıkış sinyali için kalibre etmeniz gerekecektir. Basınç arttıkça, vericiden gelen çıkış sinyali de artacaktır. Vericiler, yalnızca nominal basınç aralığı içinde doğru okumalar sağlayacaktır.
UL ve C-UL onaylı bileşenler, CSA sertifikalı ve CE işaretli olup, Amerikan, Kanada ve Avrupa güvenlik standartlarını karşılar.
2,4 mA ila 20 mA — Çıkış akımına sahip vericiler, iki kablo kullanılarak bağlanır. Aynı kablo, alıcıya sinyal göndermek ve vericiye güç sağlamak için kullanılır. Akım, uzun mesafelerde sinyal kaybına uğramaz ve diğer cihazlardan gelen elektriksel parazitlerden etkilenmez.
