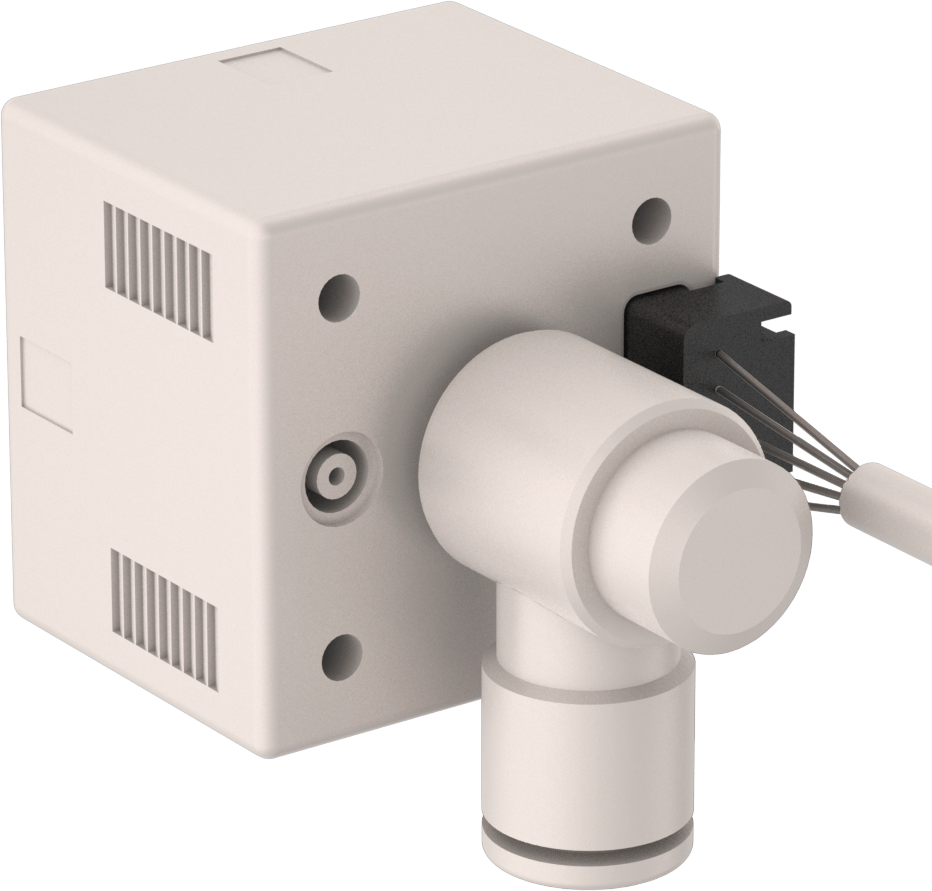

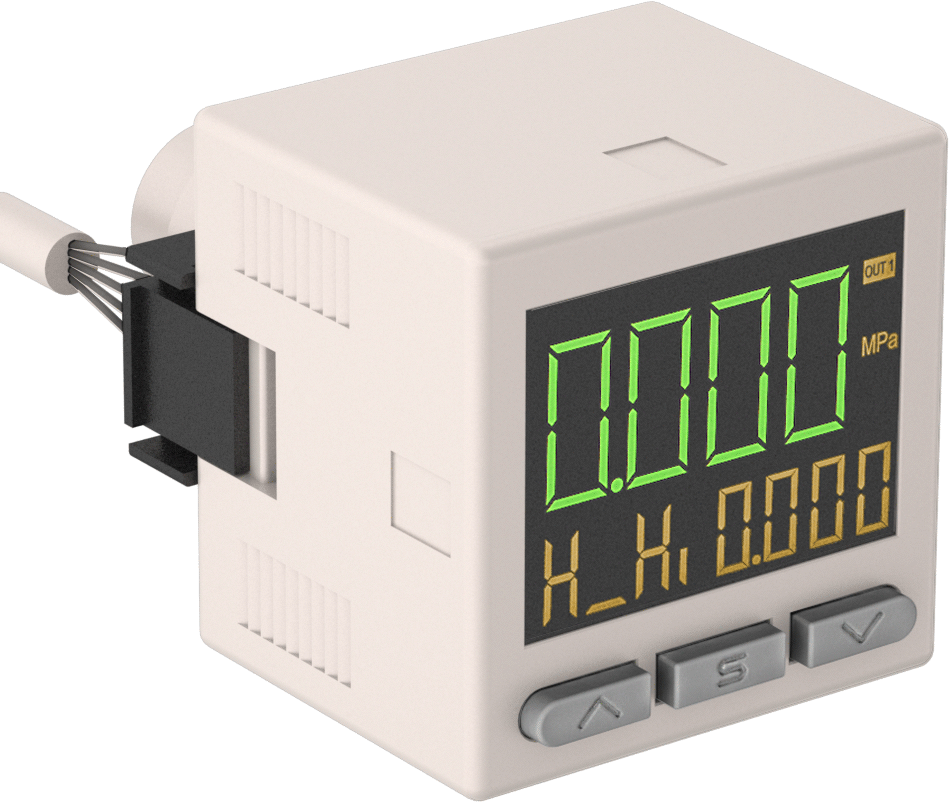

Basınç ve Vakum Transmitteri, Basınçlı Hava için
1/4" (0.64 cm) Boru Dış Çapı için, 1-5V DC Çıkış
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantısı | Tel Uçları |
| Gövde Malzemesi | Polibütilen |
| Kare Boru İç Genişliği için | 1/4"0.64 cm |
| Bağlantı | |
| Tip | Boru |
| Bağlantı Elemanı | Tak ve Bağlan |
| Analog Verici Çıkışı | |
| Adet | 1 |
| Gerilim | 1V DC ila 5V DC |
| Dijital Anahtar Çıkışı | |
| Sinyal Türü | PNP |
| Adet | 2 |
| Başlangıç Konumu | 1 Kapalı |
| Basınç Aralığı | 0 psi ila 14.5 psi |
| Vakum Aralığı | 0 in. Hg ila 29 in. Hg |
| Maksimum Basınç | |
| Sürekli | 14.5 psi1.00 bar |
| Kısa Süreli | 72 psi5.0 bar |
| Ayarlanan Değer Aralığı | |
| Basınç | 0 psi ila 14 1/2 psi |
| Vakum | 0 in. Hg ila 29 in. Hg |
| Giriş Gerilimi | 12V DC ila 24V DC |
| Yükseklik | 1 13/16"4.60 cm |
| Genişlik | 1 13/16"4.60 cm |
| Muhafaza Derecesi | IP40 |
| Kare Tırnak Boyutu için | Hava, Argon, Azot |
| Hassasiyet | ±%2 |
| Bağlantı Malzemesi | Nikel Kaplı Pirinç |
| Sıcaklık Aralığı | 25° F ila 120° F |
| Ayarlama Yöntemi | Düğme |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | Ayarlanabilir |
| Sertifikasyon | C-UL Onaylı Bileşen, CE İşareti, CSA Certified, UL Onaylı Bileşen |
| Devre Koruması | Ters Polarite, Kısa Devre |
| CSA Dosya Numarası | 067055_0_000 |
| Ekran Türü | Dijital |

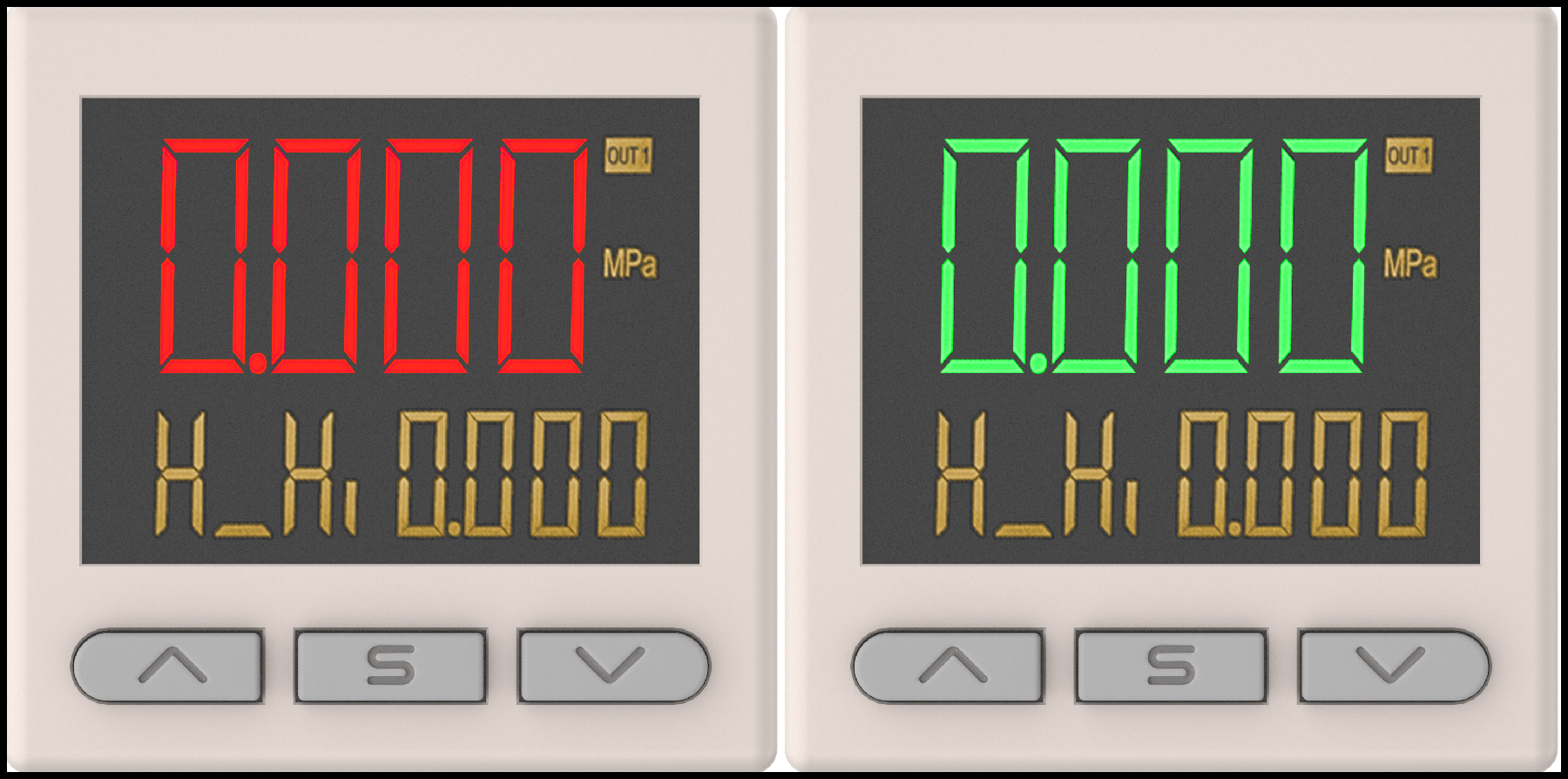

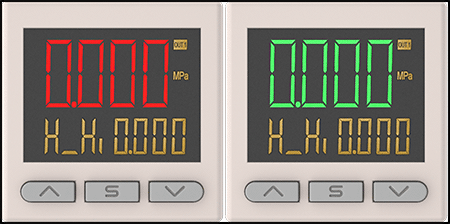

| Özellikler | Programlanabilir Kırmızı/Yeşil Ekran |
| Montaj Braketi Tipi için | Kare Panel Montajı |
| Tel Sayısı İçin | 3 |
| Ölçü Birimi | Bar, Cıva İnç, Santimetre Kare Başına Kilogram, Kilopaskal, Megapaskal, Merkür Milimetresi, İnç Kare Başına Pound |
| Ölçüler | Basınç, Vakum |
| Tel Çıkış Sayısı | 5 |
| Göreceli Vakum Derecesi | Standart |
| Tepki Süresi | 1.5 ms |
| Ayar Noktası Ayarlanabilirliği | Ayarlanabilir |
| Anahtarlama | |
| Akım | 35 mA |
| Gerilim | 24V DC |
| Toplam Çıkış Sayısı | 3 |
| UL Dosya Numarası | E216656 |
| Tel Ucu Uzunluğu | 78"1.98 m |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c), 7(a), 7(c)-I |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Özellikle basınçlı hava ve gaz sistemleri için üretilen bu vericiler, basınç ve vakumu uzaktan izler. Dönüştürücüler olarak da bilinen bu cihazlar, basınç ve vakumu, uzaktan ekranlar ve motor hız kontrolleri gibi alıcı cihazlar tarafından yorumlanabilen bir elektrik sinyaline dönüştürür. Ayrıca, ayarlanan basınç veya vakuma ulaşıldığında otomatik kontrolleri veya alarmları etkinleştirmek için programlanabilir mantık denetleyicisine (PLC) bağlayabileceğiniz iki adet dijital PNP anahtar çıkışı da bulunur. Ayarları dijital ekrandaki düğmelerle değiştirin.
Alıcı cihazınızın vericiden gelen sinyali yorumlayabilmesi için, vericinin basınç veya vakum aralığına ve çıkış sinyaline göre kalibre etmeniz gerekir. Basınç arttıkça, vericiden gelen çıkış sinyali de artar. Vericiler, yalnızca nominal basınç veya vakum aralığı içinde doğru okumalar sağlar.
UL ve C-UL onaylı bileşenler, CSA sertifikalı ve CE işaretli olup, Amerikan, Kanada ve Avrupa güvenlik standartlarını karşılar.
1V DC ila 5V DC Çıkış Sinyali—1 ila 5V DC çıkış sinyaline sahip vericiler, üç kablo kullanılarak bağlanır. İki kablo güç kaynağına bağlanır ve ayrı bir kablo alıcıya sinyal gönderir. Alıcı ve verici, güç kaynağına geri dönen ortak bir toprak kablosunu paylaşır.
