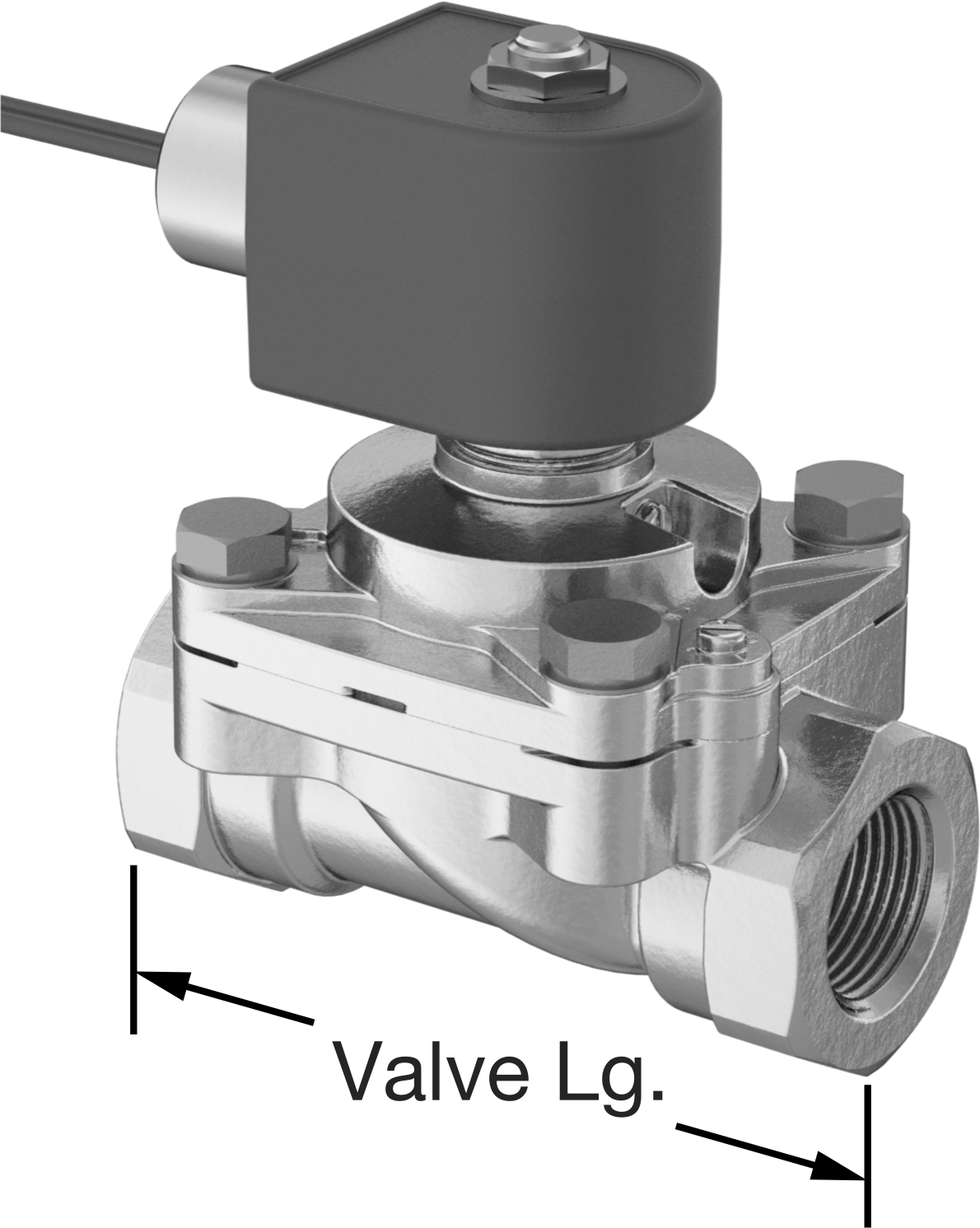

Su Darbesi Önleyici Solenoid Açma/Kapama Vanası, Normalde Kapalı
24V DC, 3/4 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Solenoid |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Elektrikli (Solenoid) |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Birlikte Kullanım | Su |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 3/41.90 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 9.6 |
| Maksimum Basınç | 230 psi @ 70° F |
| Basınç Düşüşü | Basınç Düşüşü Destekli |
| Gerekli Minimum Basınç Düşüşü | 5 psi0.34 bar |
| Manuel Geçiş | Evet |
| Sıcaklık Aralığı | 35° ila 185° F |
| Aktüatör Sıcaklık Aralığı | 35° F ila 150° F |
| Maksimum Akım Çekişi | 0.41 A |
| Çalışma Döngüsü | Sürekli |
| Vakum Değeri | Derecelendirilmemiştir |
| Gerilim | 24V DC |
| Gövde Malzemesi | Pirinç |
| Diyafram Malzemesi | Buna-N Kauçuk |
| Conta Malzemesi | Buna-N Kauçuk |
| Koltuk Malzemesi | Buna-N Kauçuk |
| Aktüatör Muhafaza Malzemesi | Plastik |
| Valf Uzunluğu | 3 15/16"10.00 cm |
| Vana Genişliği | 2 3/4"6.98 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 2 3/4"6.98 cm |
| Aktüatör Genişliği | 1 5/8"4.13 cm |
| Toplam Uzunluk | 3 15/16"10.00 cm |
| Toplam Yükseklik | 4 3/4"12.06 cm |
| Toplam Genişlik | 2 3/4"6.98 cm |
| Montaj Yönü | Dikey |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Ucu Uzunluğu | 18"45.72 cm |
| Çevre Derecelendirmesi | NEMA 4X |
| Karşılanan Teknik Özellikler | UL Listed; C-UL Listeli; CSA Certified |
| CSA Dosya Numarası | 010716_C_000 |
| UL Dosya Numarası | E23267 |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Karbondioksit, Etilen Glikol, Helyum, Gazyağı, Kripton, Mineral Solvent, Doğal Gaz, Neon, Azot, Yağ, Propan, Su, Xenon |
| Orta | Dizel Yakıt, Etanol, Akaryakıt, İzopropil Alkol, Sabun Çözeltileri |
| Yetersiz | Aseton, Amonyak, Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Benzin, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Tuzlu Su, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Buhar, Sülfürik Asit, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.9005 |
| ECCN | EAR99 |
| İlgili Ürün | Yedek Solenoid Bobinleri |
Yavaş açılan ve kapanan bu vanaları takarak, borulara zarar verebilecek basınç dalgalanmalarını ve sistem şoklarını önleyin. Elektrikle çalışarak akışı otomatik olarak başlatır ve durdururlar. Harekete geçirilmedikçe hepsi normalde kapalıdır. Aktüatör, hareketi en aza indirgemek ve aşınmayı azaltmak için vana gövdesine doğrudan monte edilmiştir. NEMA 4X sınıfına sahip olan bu vanalar, yıkamaya, su sıçramasına, aşındırıcı sıvılara ve toza dayanıklıdır.
Bu valfler basınç düşüşü destekli olduğundan, çalışması için giriş ve çıkış arasında minimum bir basınç düşüşü gerektirir. Giriş tarafındaki basınç, çıkış tarafındaki basınçtan daha yüksek olmalıdır.
Manuel devreye alma özelliğine sahip vanalar, elektrik kesintileri sırasında çalıştırılabilir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
