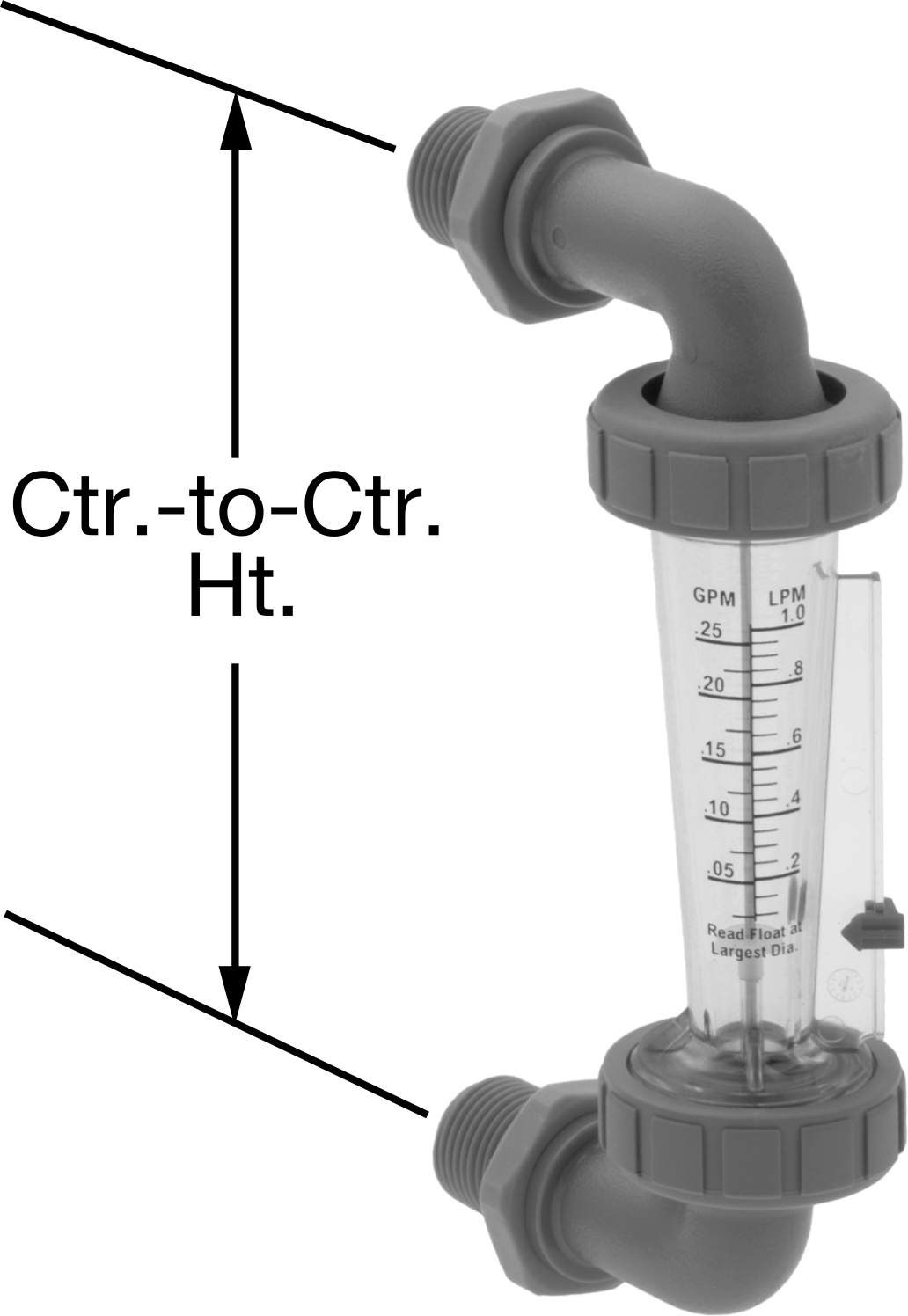

Yüksek Sıcaklık Panel Montajlı Akış Ölçer

1/2 NPT Erkek, 0.025 ila 0.250 gpm

Teknik Çizim

Gövde Malzemesi	Polisülfon
Bağlantı Elemanı Malzemesi	Polisülfon
Bağlantılar	1/2 NPT Erkek
Ekran Türü	Ölçek
Akış
ABD Ölçü Birimleri	0.025 gpm ila 0.25 gpm
Metrik	0.1 L/min ila 1 L/min
Toplam Yükseklik	7"17.78 cm
Merkezden Merkeze Yükseklik	6"15.24 cm
Hassasiyet	±%4
Sıcaklıktaki Maksimum Basınç	175 psi @ 70° F
Sıcaklık
Minimum	1°C
Maksimum	100°C
Conta Malzemesi	Floroelastomer
Montaj Konumu	Dikey
Kalibrasyon Ortamı
Özgül Ağırlık	1
Şu ile Kalibre Edilmiş	Su
Bağlanır	Boru
Bağlantı Elemanı Bağlantısı	Dişli
Akış Ölçüm Türü	Değişken Alan
Akış Ölçüm Birimi	Dakikada Galon, Dakikada Litre
Kare Tırnak Boyutu için	Sıvılar
Ölçek aralıkları	0.025 gpm
Montaj Türü	Panel
Montaj Konumu	Panel
Performans	Yüksek Sıcaklık
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
Islanan Parçaların Malzemesi	316 Paslanmaz Çelik, Floroelastomer, Polisülfon, PVDF
Menşe Ülke	Amerika Birleşik Devletleri
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	Uygun Değil
RoHS Uyumluluğu	Uygun Değil
Schedule B Numarası	902610.5000
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

Bu akış ölçerleri, 212° F'ye kadar ulaşan sıcak su ve diğer sıvıların akış hızını ölçmek için bir gösterge paneline takın. Sıvının alttan yukarı doğru akması için dikey olarak monte edilmelidir. Sıvı akarken, göstergeyi ölçek üzerinde yukarı doğru iter ve akış hızını gösterir.

Bu akış ölçerler su ile kalibre edilmiştir ancak diğer sıvılarla da kullanılabilir. Bunları su dışındaki bir sıvıyla kullanıyorsanız, akış hızını ölçekte gösterilen sayıyı sıvınızın özgül ağırlık dönüştürme faktörüyle çarparak hesaplamanız gerekir.
