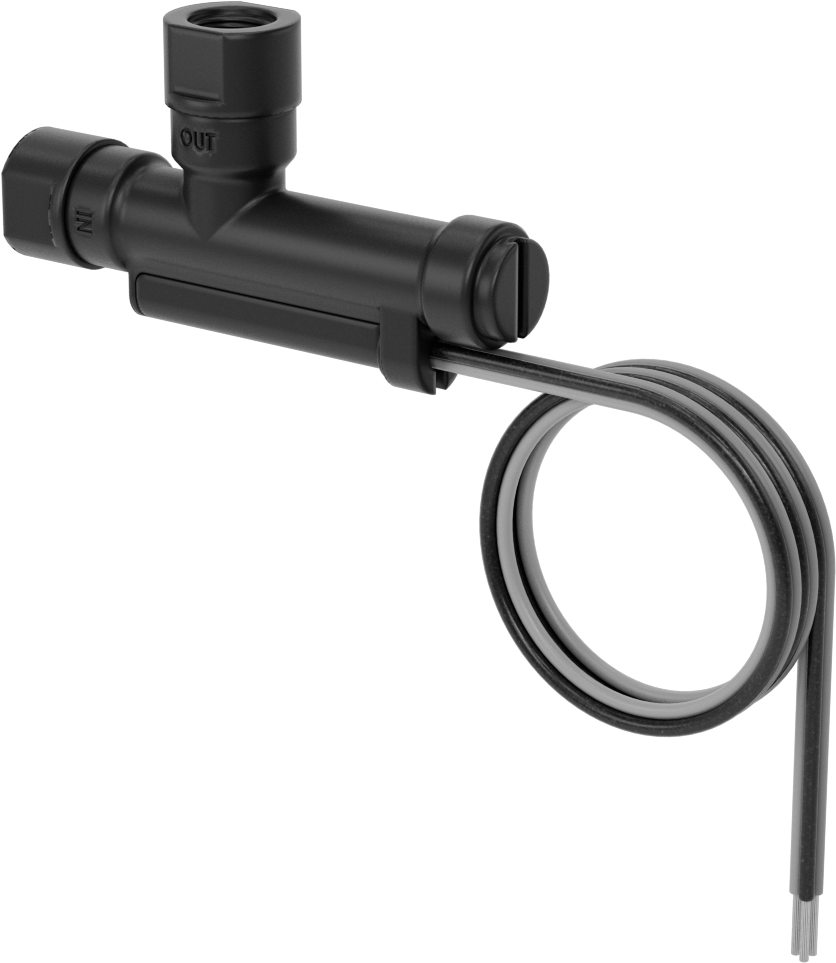

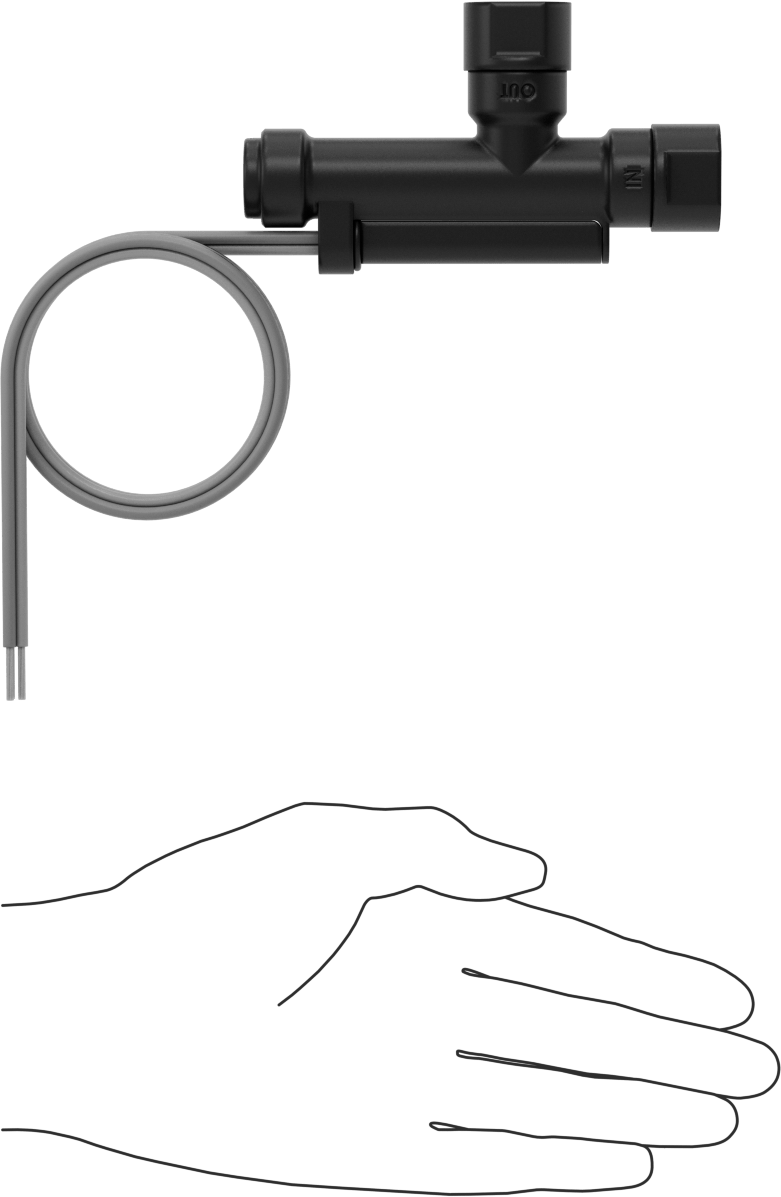

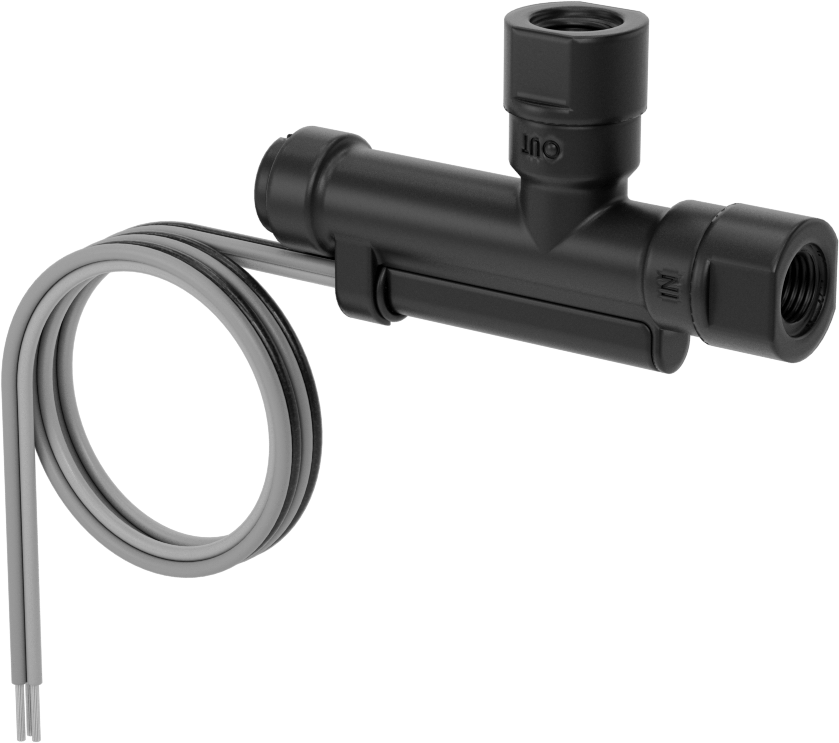

Sabit Ayar Noktalı Akış Şalteri, Dirsek, PPS
1/4 NPT Dişi, 0,1 gpm Ayar Noktası
| Şekil | 90° Dirsek |
| Gövde Malzemesi | PPS |
| Bağlantı Elemanı Malzemesi | PPS |
| Anahtar Tanımı | SPDT |
| Stil | D |
| Boru Çapı | 1/40.64 cm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Ayar Noktası | 0.1 gpm |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | 0.02 gpm |
| Sıcaklıktaki Maksimum Basınç | 250 psi @ 70° F |
| Sıcaklık Aralığı | 0° F ila 225° F |
| Gerilimde Maksimum Anahtarlama Akımı | 400 mA @ 30V AC 170 mA @ 120V AC 80 mA @ 240V AC 300 mA @ 30V DC 130 mA @ 120V DC 60 mA @ 240V DC |
| Montaj | |
| Konum | Sıralı |
| Konum | Herhangi Bir Açı |
| Hassasiyet | ±15% |
| Şu ile Kalibre Edilmiş | Su |
| Kalibrasyon Ortamı Özgül Ağırlığı | 1 |
| Sertifikasyon | CSA Certified CE Marked UL Recognized Component |
| Bağlanır | Boru |
| CSA Dosya Numarası | 030200_0_000 |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Akış Ölçüm Türü | Değişken Alan |
| Kare Tırnak Boyutu için | Sıvılar |
| Kontrol Edilen Devre Sayısı | 1 |
| Tel Çıkış Sayısı | 2 |
| Bağlantı Noktası Arası Uzunluk | 1 7/8"4.76 cm |
| Conta Malzemesi | Floroelastomer |
| Ayar Noktası Yapılandırması | Sabit |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| UL Dosya Numarası | E31926 |
| Gerilim | 30V AC/30V DC/120V AC/240V AC/120V DC/240V DC |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 316 Paslanmaz Çelik, Epoksi, PPS, Viton® Floroelastomer |
| Tel Bağlantısı | Tel Uçları |
| Tel Ucu Uzunluğu | 24"60.96 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 903289.6060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Fabrika ayarlarında belirli bir ayar noktasına ayarlanmış oldukları için, bu anahtarların kurulumu ayarlanabilir akış anahtarlarına göre daha kolaydır. Akan sıvı iç pistonu ittiğinde, anahtar akışı ölçmek için pistonun konumunu okur. Piston ayar noktasını geçtiğinde, anahtar devreye girer. Herhangi bir montaj konumunda hassastır.
Bu anahtarlar su ile kalibre edilmiştir ve suyu doğru bir şekilde ölçer. Ayrıca, sıvınızın özgül ağırlık dönüştürme faktörünü uygulayarak yeni ayar noktasını hesaplayarak diğer sıvılarla da kullanılabilirler.
Hattınızdan geçirmeyi planladığınız sıvıyla uyumlu bir bağlantı malzemesi seçin.
PPS Bağlantı Elemanı — Polipropilen ve PPS bağlantı elemanları çok çeşitli kimyasallarla uyumludur. Ancak, darbe veya aşırı sıkma sonucu çatlayabilirler.
SPDT—SPDT (tek kutuplu, çift atımlı) anahtarlar, bir cihazı kapalı konumdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) getirebilir.
