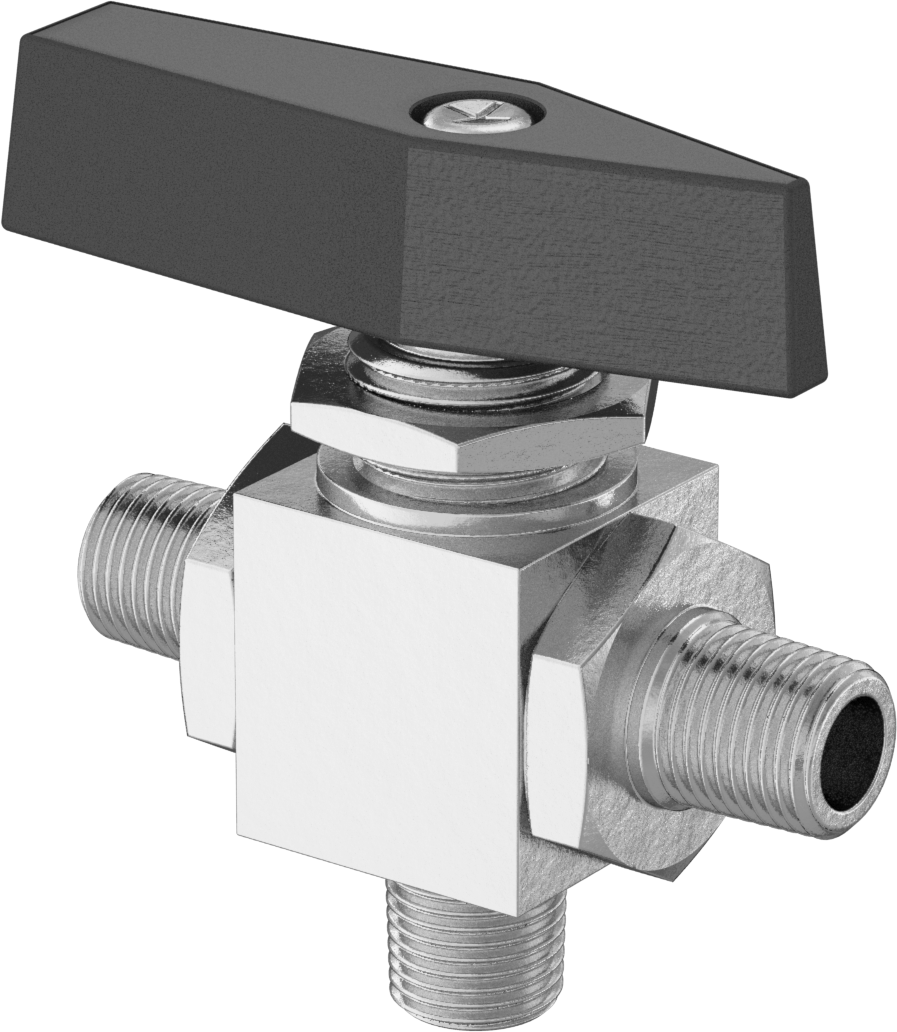

Yön Değiştirme Valfi, Panel Montajı, L-Desen, Pirinç
1/8 NPT Erkek, 1,57 Cv
₺8.739 Paket
4149T11
1'li paket
| Saptırma Vanası Akış Şeması | L-Deseni |
| Gövde Malzemesi | Pirinç |
| Bilye Malzemesi | Nikel Kaplı Pirinç |
| Diş Tipi | NPT |
| Cins | Erkek |
| Giriş Bağlantısı Konumu | Alt |
| Diş Tipi | NPT |
| Cins | Erkek |
| Çıkış Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Erkek |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Boru Çapı | 1/80.32 cm |
| Akış Kesme | Evet |
| Kulp | |
| Stil | Kol |
| Renk | Siyah |
| Bağlantı Noktası Türü | Dolu |
| Akış Katsayısı (Cv) | 1.57 |
| Sıcaklıktaki Maksimum Basınç | 1,500 psi @ 70° F |
| Valf Tipi | Bilye |
| Sıcaklık Aralığı | -30° F ila 300° F |
| Vakum Değeri | 29 in. Hg |
| Panel Açıklığı Çapı | 9/16"1.43 cm |
| Conta Malzemesi | Buna-N, Floroelastomer |
| Uç-Uç Uzunluğu | 1 15/16"4.92 cm |
| Kare Tırnak Boyutu için | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Toplam | |
| Yükseklik | 2 1/16"5.24 cm |
| Uzunluk | 2 1/8"5.40 cm |
| Koltuk Malzemesi | PTFE |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Çalıştırma | Kılavuz |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Karbondioksit, Dizel Yakıt, Etilen Glikol, Akaryakıt, Benzin, Helyum, İzopropil Alkol, Gazyağı, Kripton, Sıvı Karbondioksit, Metanol (Metil Alkol), Doğal Gaz, Neon, Azot, Yağ, Oksijen, Propan, Su, Xenon, Ksilen |
| Yetersiz | Aseton, Amonyak, Klor, İçme Suyu, Metil Etil Keton (MEK), Tuzlu Su, Buhar, Sülfürik Asit, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%75 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Bağlantı Portu | Çıkış |
| Bağlanır | Boru |
| Bağlantı Tipi | Konektör |
| Akış Ayar Konum Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | 3 |
| Çıkış Borusu Boyutları | 1/8 × 1/8 |
| Şekil | T-Parçası |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848180.1085 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Gösterge panellerine montaj için, bu vanaların sapının altında dişler ve altıgen somun bulunur. Bunlar, bağlantı noktaları arasındaki akışı yönlendirir. Akışı yönlendirmek için sapı çevirin.
Tam Açıklıklı — Tam açıklıklı valfler akışı kısıtlamaz.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
