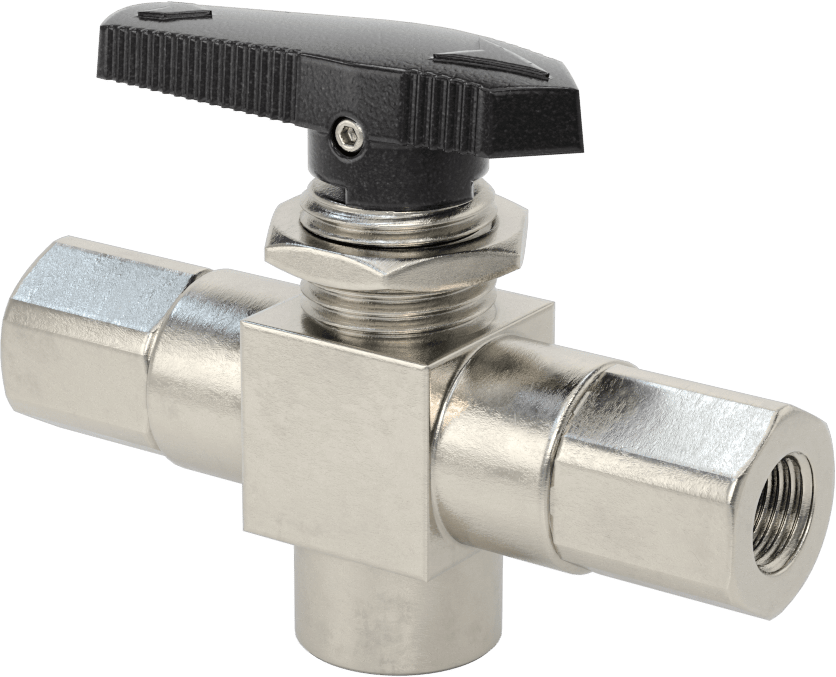

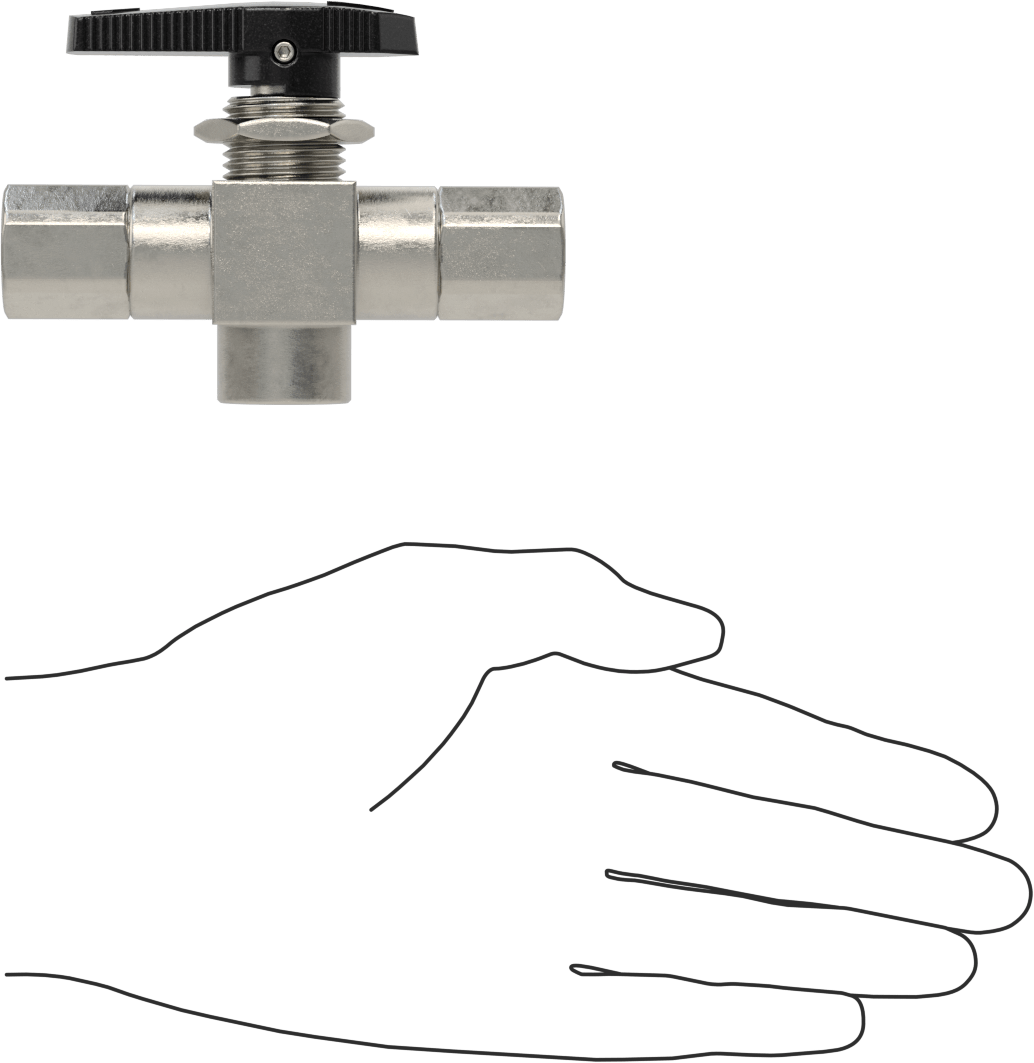

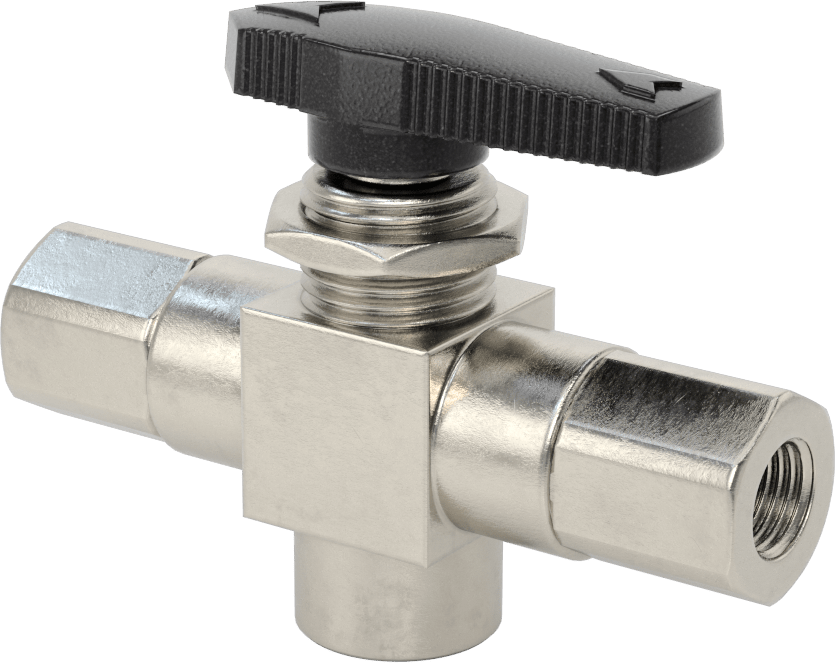

Panele Monte Açma/Kapama Vanası
316 Paslanmaz Çelik Gövde, 1/4 NPT Dişi, PEEK Conta
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Standart |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Su, Yağ, Hava, Azot |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/4 × 1/4 |
| Cins | Dişi × Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 1 |
| Maksimum Basınç | 10000 psi @ 70° F |
| Sıcaklık Aralığı | -30° ila 445° F |
| Vakum Değeri | 29 in. Hg |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PEEK Plastik |
| Koltuk Malzemesi | PEEK Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 3 15/16"10.00 cm |
| Toplam | |
| Yükseklik | 2 13/16"7.14 cm |
| Uzunluk | 3 15/16"10.00 cm |
| Panel Açıklığı Çapı | 7/8"2.22 cm |
| Özellikler | Sabitlenmiş Top |
| Kimyasal Direnç | |
| (Mükemmel) | Aseton, Hava, İçecek, Bütan, Klor (Sadece Kuru), Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Dizel Yakıt, Kuru Malzeme, Etanol, Etilen Glikol, Gıda, Akaryakıt, Benzin, Helyum, Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), İzopropil Alkol, Gazyağı, Sıvı Karbondioksit, Metanol, Doğal Gaz, Neon, Nitrik Asit (%25 Konsantrasyon), Azot, Yağ, Oksijen, Fosforik Asit (%25 Konsantrasyon), Propan, Soğutucu Akışkan, Tuzlu Su, Sabun Çözeltileri, Sülfürik Asit (<%10), Toluen, Su, Ksilen |
| (Orta) | Karbondioksit, İçme Suyu, İçme Suyu, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Buhar |
| (Zayıf) | Klorlu Su, Sıvı Argon, Sıvı Azot, Sıvı Oksijen, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon) |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir,; diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İsrail |
| Schedule B | 848180.3070 |
| ECCN | 2B999 |
Gösterge panelinin arkasında hattınızı korurken bu vanaların koluna erişin. Panel montajı için kolun altında dişler ve altıgen somun bulunur.
316 paslanmaz çelik vanalar, pirinç vanalara göre korozyona daha dayanıklıdır.
Sabit bilyeli vanalar, akışın standart bir küresel vanadaki bilyeyi iteceği yüksek basınçlı uygulamalar için en uygun seçenektir. Bu vanalardaki bilye, sıkı bir sızdırmazlık sağlamak ve bu vanaları açıp kapatmak için gereken çabayı azaltmak amacıyla her iki ucundan sabitlenmiştir.
Standart bağlantı noktalı vanalar, akışı hafifçe kısıtlar.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
