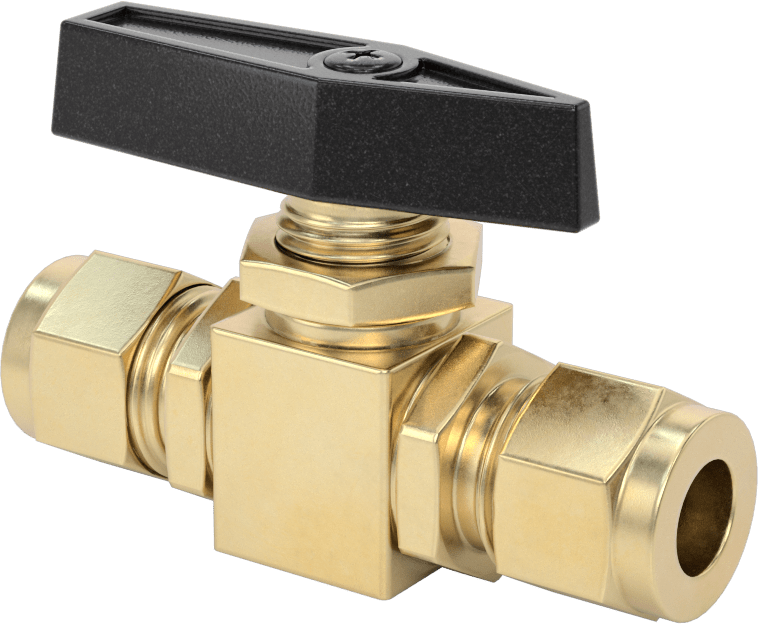

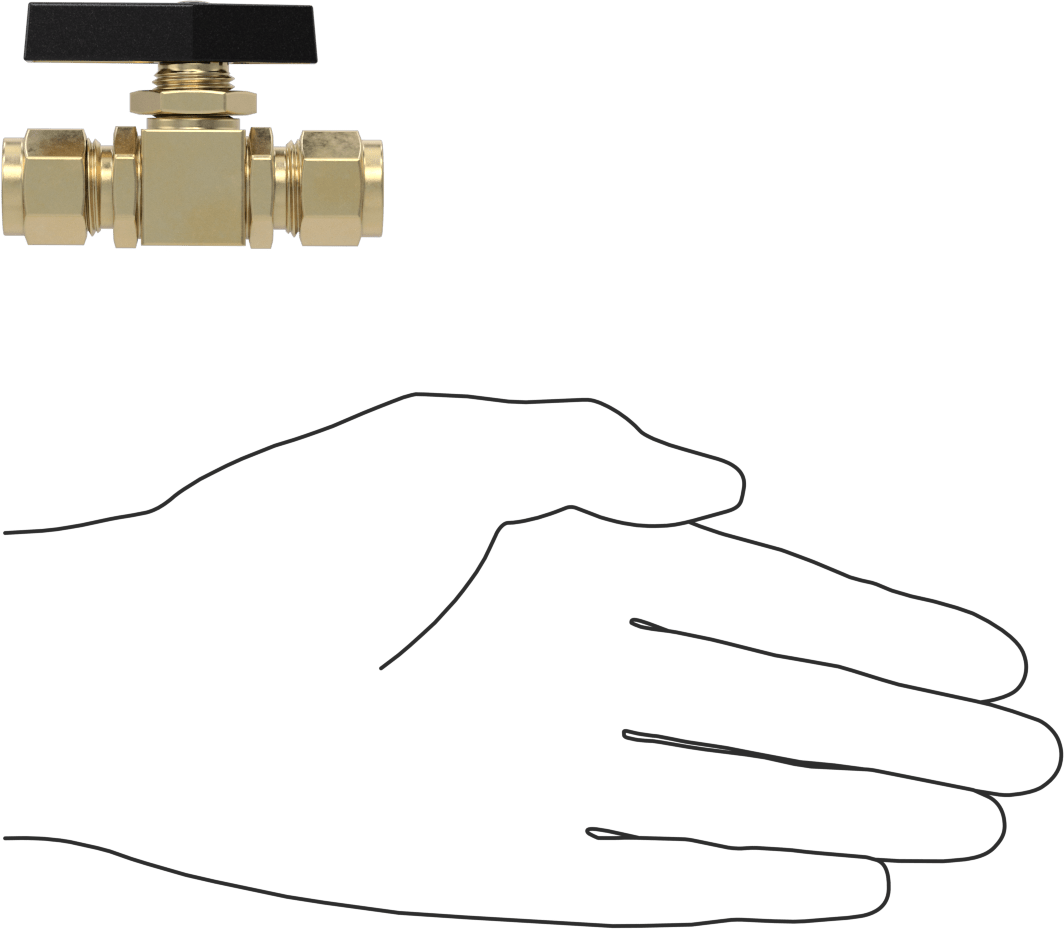

Floroelastomer Contalı Panele Monte Açma/Kapama Vanası, Pirinç Gövde
3/8" (0.95 cm) Dış Çaplı Boru için Yor-Lok Bağlantı Parçaları
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Standart |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Yor Lok |
| Cins | Dişi |
| Boru Dış Çapı için | 3/8"0.95 cm |
| Akış Katsayısı (Cv) | 1.57 |
| Maksimum Basınç | 1000 psi @ 70° F |
| Sıcaklık Aralığı | -30° ila 300° F |
| Vakum Değeri | 29 in. Hg |
| Gövde Malzemesi | Pirinç |
| Bilye Malzemesi | Nikel Kaplı Pirinç |
| Conta Malzemesi | Floroelastomer Kauçuk |
| Koltuk Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 2 5/8"6.67 cm |
| Toplam | |
| Yükseklik | 1 5/8"4.13 cm |
| Uzunluk | 2 5/8"6.67 cm |
| Panel Açıklığı Çapı | 5/8"1.59 cm |
| Birlikte Kullanım | Su, Yağ, Hava |
| Kimyasal Direnç (Mükemmel) | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.1085 |
| ECCN | EAR99 |
Gösterge paneli arkasında hattınızı korurken bu vanaların koluna kolayca erişebilirsiniz. Panel montajı için tutamağın altında dişler ve altıgen somun bulunur. Ekstra kavrama gücü ve güçlü sızdırmazlık için, somunu sıktığınızda boruya kenetlenen iki manşona sahip Yor-Lok bağlantı parçaları bulunur. Swagelok®, Let-Lok ve Parker A-Lok bağlantı parçalarıyla uyumludur.
Floroelastomer contalar yüksek oranda sıkıştırılabilir, bu sayede yüzeyler düz olmayan, hizasız ve kirli olsa bile bağlantıları sıkıca sızdırmaz hale getirir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
