Dönüştürme Tablosu ile Gaz Akış Ölçer
316 Paslanmaz Çelik Bağlantı Parçaları, 0 ila 50 CC/min., 10 inç toplam yükseklik
| Gövde Malzemesi | Cam |
| Bağlantı Elemanı Malzemesi | 316 Paslanmaz Çelik |
| Bağlantılar | 1/8 NPT Dişi |
| Ölçülen Mesafe | 0 mm ila 150 mm |
| Akış | 0 cm³/min ila 50 cm³/min |
| Toplam Yükseklik | 10"25.40 cm |

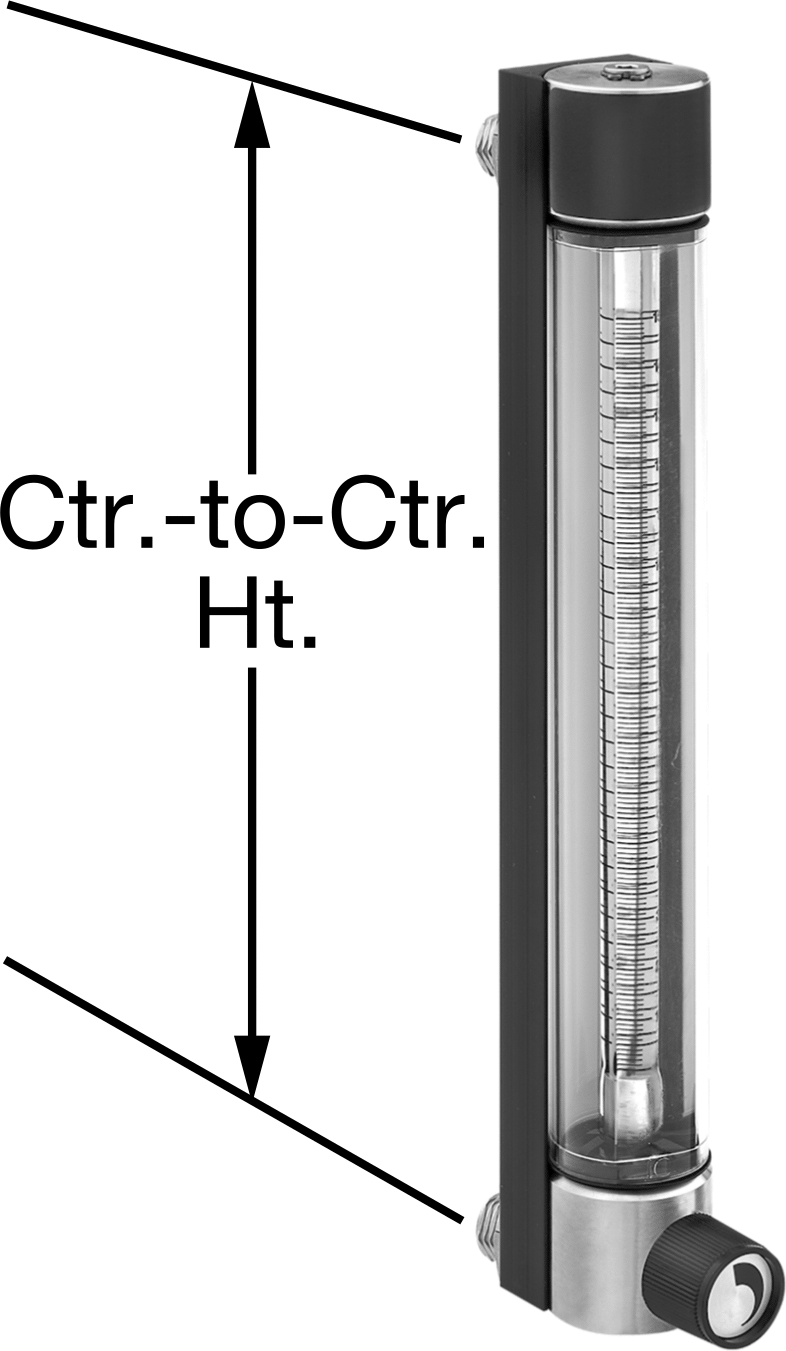

| Merkezden Merkeze Yükseklik | 8 7/8"22.54 cm |
| Hassasiyet | ±%3 |
| Sıcaklıktaki Maksimum Basınç | 200 psi @ 70° F |
| Sıcaklık | |
| Minimum | Derecelendirilmemiştir |
| Maksimum | 93°C |
| Conta Malzemesi | Floroelastomer |
| Kasa Malzemesi | Alüminyum |
| Pencere Malzemesi | Polikarbonat |
| Montaj Konumu | Dikey |
| Özellikler | Akış Kontrol Düğmesi, Döner Ölçek |
| Kalibrasyon Ortamı | |
| Basınç | 14.7 psi1.0 bar |
| Sıcaklık | 21°C |
| Özgül Ağırlık | 0.968 |
| Şu ile Kalibre Edilmiş | Azot |
| Bağlanır | Boru |
| Ekran Türü | Ölçek |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Akış Ölçüm Türü | Değişken Alan |
| Akış Ölçüm Birimi | Dakikada Kübik Santimetre |
| Kare Tırnak Boyutu için | Gaz |
| İçerir | Hava Dönüştürme Tablosu, Argon, CO2, Helyum, Azot, Oksijen, ve Su |
| Montaj Konumu | Sıralı |
| Valf Malzemesi | 303 Paslanmaz Çelik |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | Cam, Paslanmaz Çelik, Viton® Floroelastomer |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 902610.5000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Belirli bir gazın akış hızına göre kalibre edilmiş bir ölçek yerine, bu akış ölçerler milimetre cinsinden ölçüm yapar ve bir dönüştürme tablosu içerir; böylece herhangi bir hesaplama yapmadan su ve çeşitli gazların akış hızını kontrol edebilirsiniz. Arka tarafındaki bağlantı parçalarını kullanarak bunları bir gösterge paneline monte edin. Gazınız alttan yukarı doğru akması için, boru sisteminizle aynı hizada dikey olarak monte edilmelidirler. Gaz içinden akarken, göstergeyi ölçek üzerinde yukarı doğru iter. Akış kontrol düğmesi, giriş vanasını açıp kapatarak akış hızını aralık içinde ayarlamanıza olanak tanır.
Dönüştürme tablosu hava, argon, karbondioksit, helyum, nitrojen, oksijen ve suyun akış hızlarını içerir. Tabloda yer almayan gazların akış hızını hesaplamak için, havanın akış hızını gazınızın özgül ağırlık dönüştürme faktörü ile çarpın. Gaz kullandığınız için, sıcaklık ve basıncı da hesaba katmanız gerekecektir.
Hattınızdan geçen gazla uyumlu bir bağlantı malzemesi seçin.
Akış — En uygun ölçüm aralığını belirlemenize yardımcı olmak için hava akışı değeri verilmiştir.
