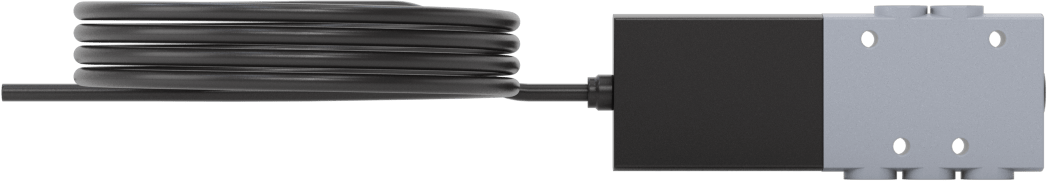

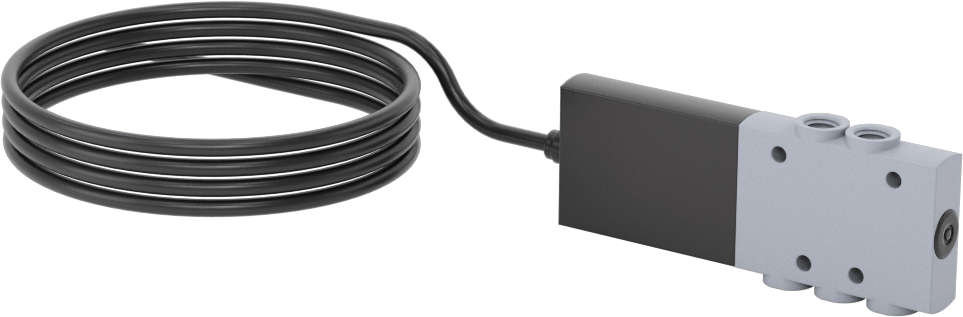

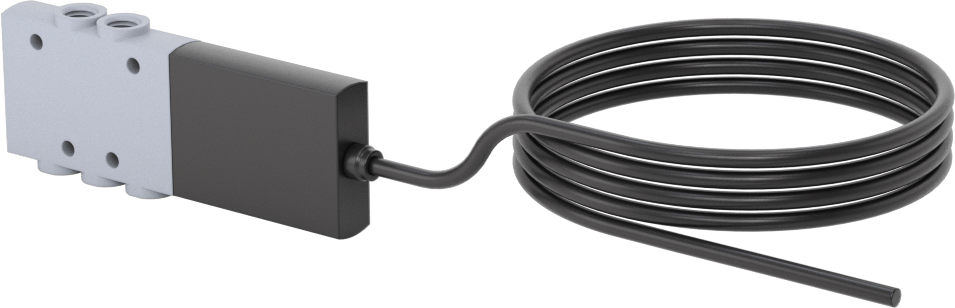

Elektrikli Hava Yön Kontrol Vanası, Hızlı Anahtarlama İki Hızlı, İki Eylemli
M7 x 1 mm
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Poppet |
| Hava Yön Kontrol Valfi Tipi | 4-Way |
| Akış Şekli | 5/2 |
| Oluşturulan Hareket Sayısı | 2 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | Elektrikli (Solenoid) |
| Geri Dönüş Tetiklemesi | Yay |
| Solenoid Sayısı | Tekli |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 5 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 2 |
| Egzoz | 2 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Diş Boyutu | M7 × 1 mm |
| Giriş Diş Tipi | Metrik |
| Giriş Cinsiyeti | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Diş Boyutu | M7 × 1 mm |
| Çıkış Diş Tipi | Metrik |
| Çıkış Cinsiyeti | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Diş Boyutu | M7 × 1 mm |
| Egzoz Diş Tipi | Metrik |
| Egzoz Cinsiyeti | Dişi |
| Maksimum Akış Hızı | 5.141 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.091 |
| Basınç Aralığı | -13 ila 116 psi |
| Sıcaklık Aralığı | 25° F ila 140° F |
| Vakum Değeri | 26,5 inç Hg |
| Gerilim | 24V DC |
| Güç Tüketimi | 6.5W |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Çıkış Sayısı | 1 |
| Tel Ucu Uzunluğu | 98"2.49 m |
| Gövde Malzemesi | Çinko |
| Toplam | |
| Uzunluk | 84 mm |
| Genişlik | 10 mm |
| Yükseklik | 34 mm |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.13"0.33 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Özellikler | Manuel Geçiş |
| Çevre Derecelendirmesi | IP65 |
| Karşılanan Teknik Özellikler | CE İşareti, UL Onaylı Bileşen, C-UL Onaylı Bileşen |
| RoHS | RoHS 3 (2015/863/EU) istisna 6(a) ile uyumlu, 6(b), 7(a), 7(c)-I - Çelik ve alüminyumda, lehimlerde ve seramikte alaşım elementi olarak kurşun |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Almanya |
| Schedule B | 848120.0010 |
| ECCN | EAR99 |
Standart valflere göre ekipman döngülerini %30'a kadar daha hızlı çalıştırın. Bu valfler, akış konumları arasında 1,7 ms'de geçiş yapar. Genellikle bir silindiri farklı hızlarda uzatmak ve geri çekmek için kullanılan bu valfler, iki hareket oluşturur ve iki egzoz portuna sahiptir; bu sayede her bir egzoz portuna bir akış kontrol valfi takarak her hareketin hızını kontrol edebilirsiniz. 4 yollu ve 5/2 valfler olarak da bilinen bu valfler, elektrik bağlantısına voltaj uygulandığında çalışır. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur. Geri dönüş çalıştırması yay ile yapılır, bu nedenle voltaj kesilir kesilmez başlangıç konumlarına geri dönerler.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
