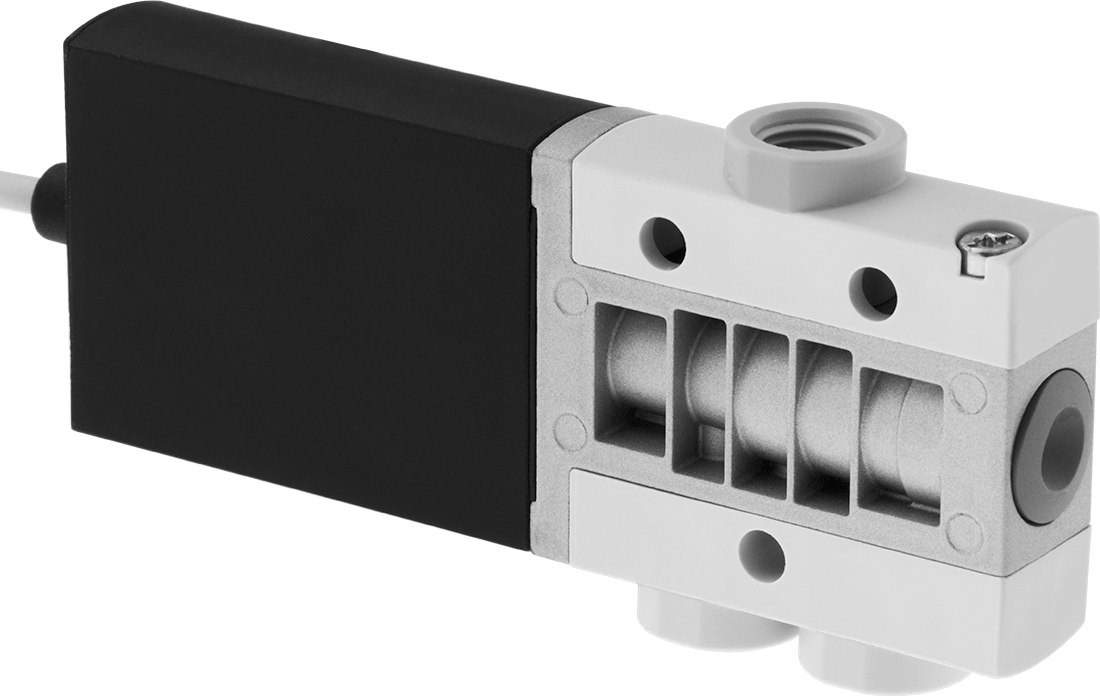

Elektrikli Hava Yön Kontrol Vanası, Tek Hareketli, Normalde Açık
1/8 BSPP
₺23.867 Adet
4077N14
1'li paket
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Poppet |
| Hava Yön Kontrol Valfi Tipi | 3 Yollu |

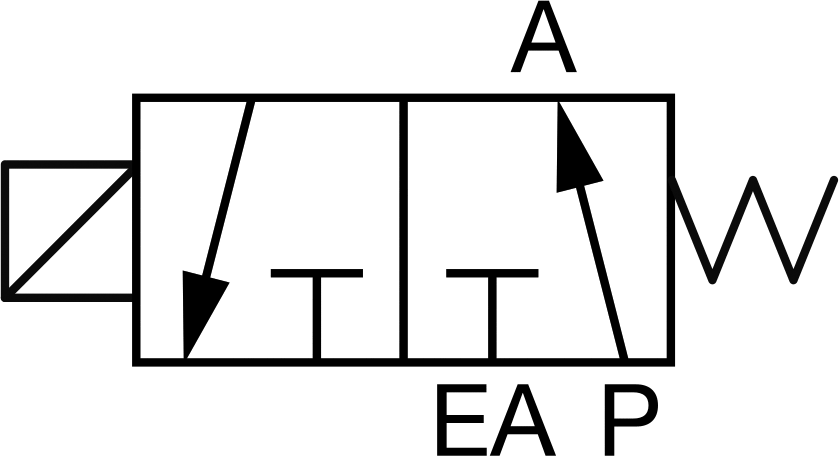

| Akış Şekli | 3/2 |
| Valf Başlangıç Konumu | Normalde Açık |
| Oluşturulan Hareket Sayısı | 1 |
| Hava Silindiri Tipi | Tek Etkili |
| Çalıştırma | Elektrikli (Solenoid) |
| Geri Dönüş Tetiklemesi | Yay |
| Solenoid Sayısı | Tekli |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/8 BSPP |
| Giriş Cinsiyeti | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/8 BSPP |
| Çıkış Cinsiyeti | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/8 BSPP |
| Egzoz Cinsiyeti | Dişi |
| Maksimum Akış Hızı | 11.469 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.203 |
| Basınç Aralığı | -13 ila 116 psi |
| Sıcaklık Aralığı | 25° F ila 140° F |
| Vakum Değeri | 26,5 inç Hg |
| Gerilim | 24V DC |
| Güç Tüketimi | 6.5W |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Çıkış Sayısı | 1 |
| Tel Ucu Uzunluğu | 98"2.49 m |
| Gövde Malzemesi | Çinko |
| Toplam | |
| Uzunluk | 34 mm |
| Genişlik | 10 mm |
| Yükseklik | 73 mm |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.18"0.46 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Özellikler | Manuel Geçiş |
| Çevre Derecelendirmesi | IP65 |
| Karşılanan Teknik Özellikler | UL Onaylı Bileşen, C-UL Onaylı Bileşen, CE İşareti |
| RoHS | RoHS 3 (2015/863/EU) istisna 6(a) ile uyumlu, 6(b), 7(a), 7(c)-I - Çelik ve alüminyumda, lehimlerde ve seramikte alaşım elementi olarak kurşun |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Macaristan |
| Schedule B | 848120.0010 |
| ECCN | EAR99 |
Standart vanalara göre ekipman döngülerini %30'a kadar daha hızlı gerçekleştirir. Silindiri uzatmak gibi tek bir hareket oluştururlar. Çalıştırmak için elektrik bağlantısına voltaj uygulayın. Hava akışını girişten ekipmanınıza yönlendirir ve hareket oluşturmak için geri dönüş hava akışını tahliye eder. Geri dönüş çalıştırması yay ile yapılır, bu nedenle voltaj kesilir kesilmez başlangıç konumlarına geri dönerler. 3 yollu ve 3/2 vanalar olarak da bilinir.
Normalde açık valfler, çalıştırılana kadar hava akışına izin verir.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
