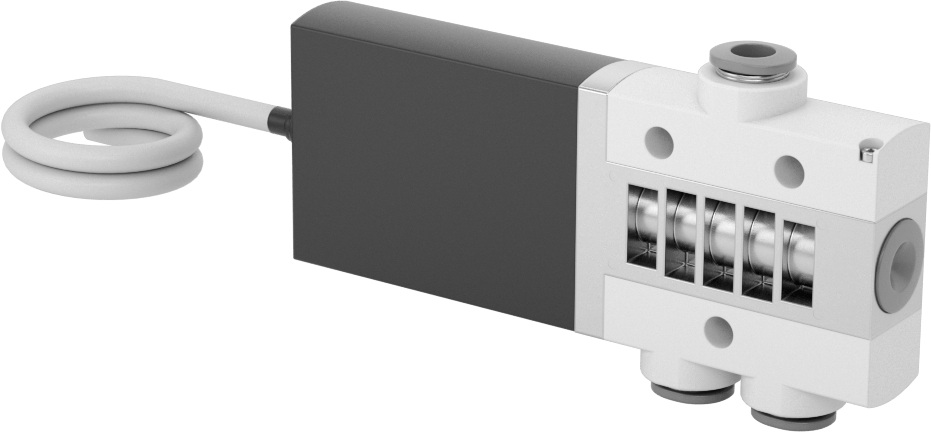

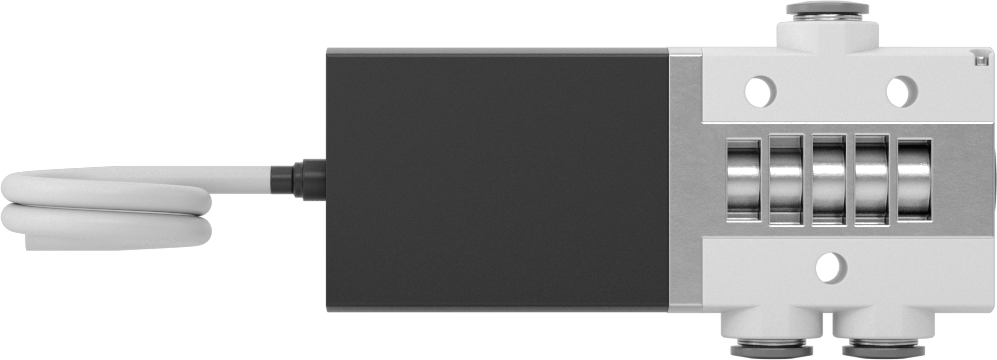

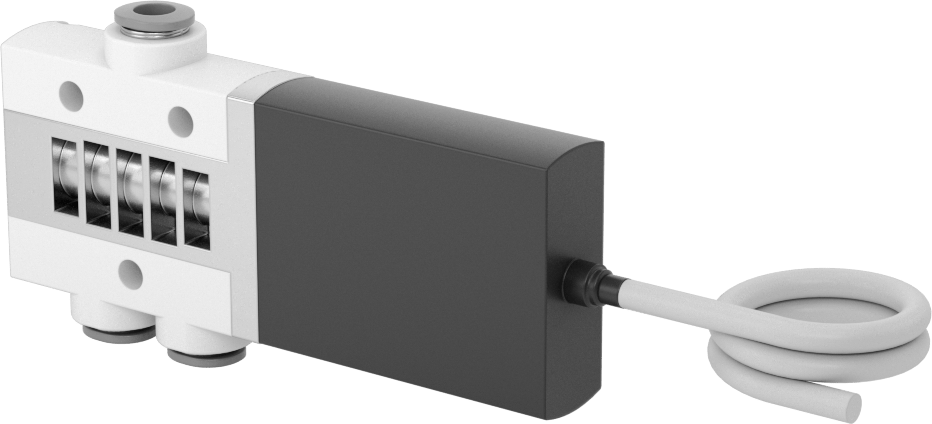

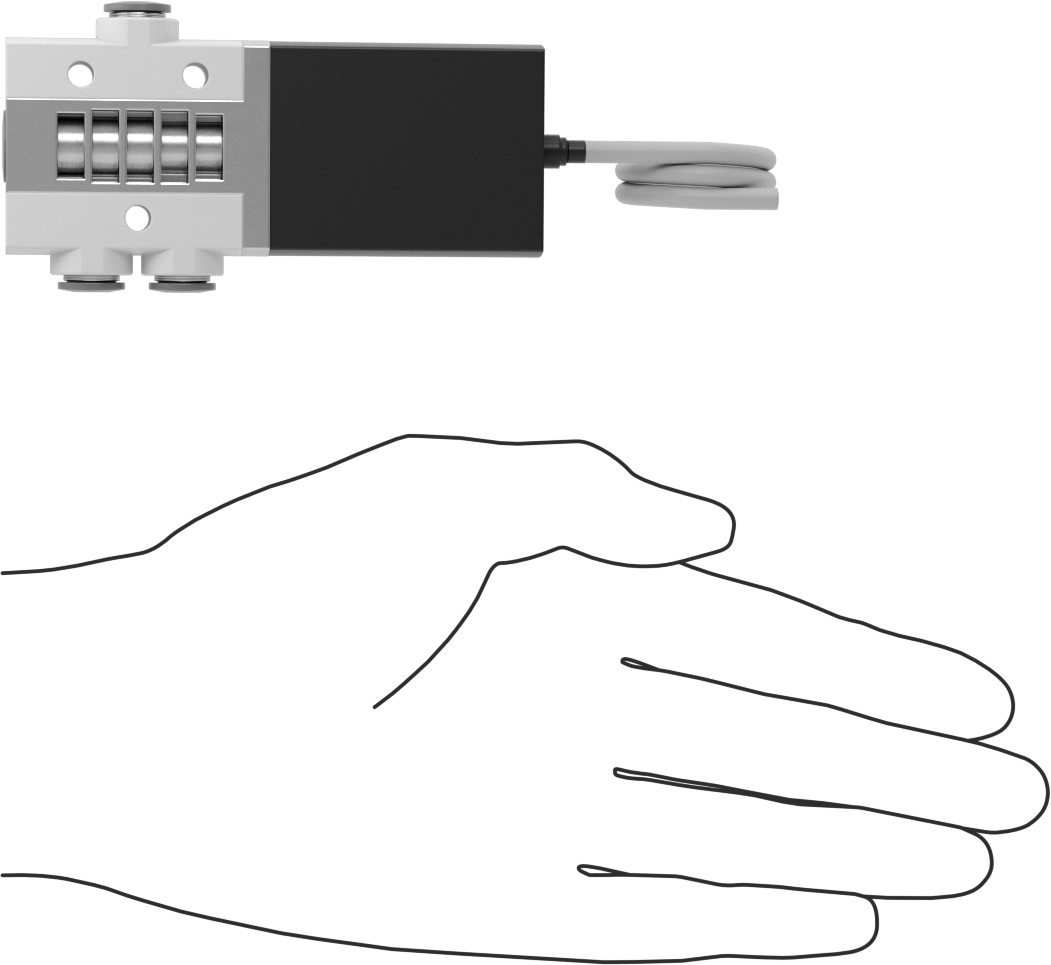

Elektrikli Hava Yön Kontrol Vanası, Tek Hareketli, Normalde Kapalı
6 mm Bas-Bağlan
₺24.590 Adet
4077N13
1'li paket
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Poppet |
| Hava Yön Kontrol Valfi Tipi | 3 Yollu |
| Akış Şekli | 3/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Oluşturulan Hareket Sayısı | 1 |
| Hava Silindiri Tipi | Tek Etkili |
| Çalıştırma | Elektrikli (Solenoid) |
| Geri Dönüş Tetiklemesi | Yay |
| Solenoid Sayısı | Tekli |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Tak ve Bağlan |
| Giriş Borusu Dış Çapı için | 6 mm |
| Giriş Cinsiyeti | Dişi |
| Çıkış Bağlantı Tipi | Tak ve Bağlan |
| Çıkış Borusu Dış Çapı İçin | 6 mm |
| Çıkış Cinsiyeti | Dişi |
| Egzoz Bağlantı Tipi | Tak ve Bağlan |
| Egzoz Borusu Dış Çapı için | 6 mm |
| Egzoz Cinsiyeti | Dişi |
| Maksimum Akış Hızı | 11.469 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.203 |
| Basınç Aralığı | -13 ila 116 psi |
| Sıcaklık Aralığı | 25° F ila 140° F |
| Vakum Değeri | 26,5 inç Hg |
| Gerilim | 24V DC |
| Güç Tüketimi | 6.5W |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Çıkış Sayısı | 1 |
| Tel Ucu Uzunluğu | 98"2.49 m |
| Gövde Malzemesi | Çinko |
| Toplam | |
| Uzunluk | 94.5 mm |
| Genişlik | 14 mm |
| Yükseklik | 45 mm |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.18"0.46 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Özellikler | Manuel Geçiş |
| Çevre Derecelendirmesi | IP65 |
| Karşılanan Teknik Özellikler | UL Onaylı Bileşen, C-UL Onaylı Bileşen, CE İşareti |
| RoHS | RoHS 3 (2015/863/EU) istisna 6(a) ile uyumlu, 6(b), 6(c), 7(a), ve 7(c)-I - Yüksek erime noktalı lehimlerde kurşun, cam veya seramik, bakır alaşımı, veya alüminyum veya çelikte alaşım elemanı olarak |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Macaristan |
| Schedule B | 848120.0010 |
| ECCN | EAR99 |
| İlgili Ürün | Susturucular |
Standart vanalara göre ekipman döngülerini %30'a kadar daha hızlı gerçekleştirir. Silindiri uzatmak gibi tek bir hareket oluştururlar. Çalıştırmak için elektrik bağlantısına voltaj uygulayın. Hava akışını girişten ekipmanınıza yönlendirir ve hareket oluşturmak için geri dönüş hava akışını tahliye eder. Geri dönüş çalıştırması yay ile yapılır, bu nedenle voltaj kesilir kesilmez başlangıç konumlarına geri dönerler. 3 yollu ve 3/2 vanalar olarak da bilinir.
Normalde kapalı vanalar, çalıştırılana kadar hava akışını engeller.
Susturucular (ayrı satılır) egzoz gürültüsünü azaltır.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
