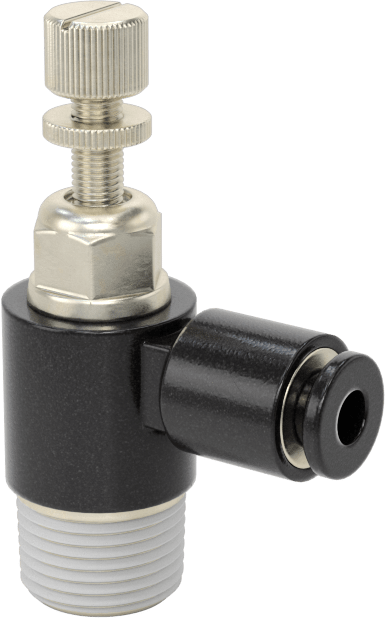

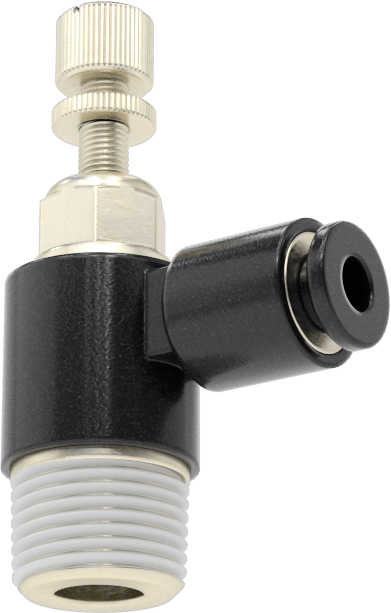

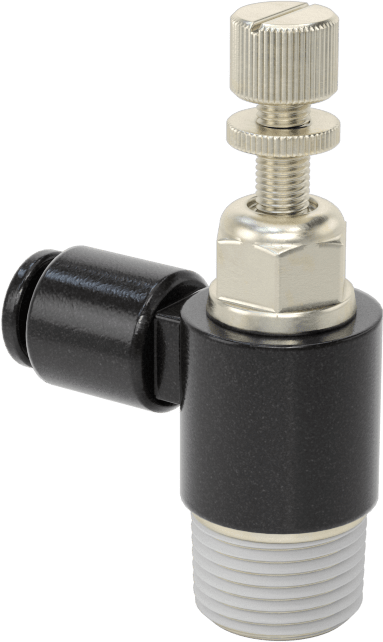

Hassas Ayarlı Dirsek Hava Akış Kontrol Vanası
1/8 (0.32 cm) NPT Erkek Giriş x 1/8" (0.32 cm) Çıkış Boru Dış Çapı
| Giriş | |
| Bağlantı Tipi | Dişli |
| Boru Çapı | 1/80.32 cm |
| Diş Tipi | NPT |
| Cins | Erkek |
| Çıkış | |
| Bağlantı | Tak ve Bağlan |
| Boru Dış Çapı için | 1/8"0.32 cm |
| Cins | Dişi |
| Gövde Malzemesi | Naylon |
| Akış Katsayısı (Cv) | 0.2 |
| Akış Hızı @ 100 psi | |
| Minimum | 0 scfm |
| Maksimum | 0.1 scfm |
| Maksimum Basınç | 145 psi10.0 bar |
| Sıcaklık Aralığı | 35° F ila 155° F |
| Akış Ayarlama Mekanizması | Kadran |
| Akış Kontrol Konumu (ISO Tanımı) | Çıkış Silindiri (Meter Çıkışı) |
| Çalıştırma | Basınç |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Akış Kontrol Türü | Bir adet Yön |
| Birlikte Kullanım | Basınçlı Hava |
| Bağlantı Noktalarının Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |
| Toplam | |
| Uzunluk | 15/16"2.38 cm |
| Genişlik | 7/16"1.11 cm |
| Yükseklik | 1 11/16"4.29 cm |
| Performans | Hassas Ayar |
| Şekil | 90° Dirsek |
| Valf İşlevi | Akış Ayarı |
| Valf Tipi | İğne |
| Menşe Ülke | Çin |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 848180.9015 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Hassas ayar kadranı, diğer akış kontrol vanalarına göre hava akışını ve silindir hızını daha sıkı bir şekilde kontrol etmenizi sağlar. Bu vanalar, hava akış hacmini ayarlayarak havayla çalışan ekipmanların hızını kontrol eder. Hava girişten çıkışa doğru hareket ederken akışı tek yönde kontrol ederler. Hava ters yönde serbestçe akar. Dirsek şekli, bunları doğrudan silindir bağlantı noktalarına monte etmenizi sağlar, böylece silindir ve vana arasında ek boru veya tüp kullanımını ortadan kaldırarak sıralı vanalara göre daha iyi kontrol ve tutarlılık sağlar.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
Bas-Bağlan Çıkış Bağlantısı — Bas-bağlan bağlantı noktalarına sahip vanalar, plastik veya yumuşak metal borularla kullanılmak içindir. Boruyu bağlantı noktasına yerleştirin.
Çıkış Ölçer—Çıkış ölçer valfleri, silindirden çıkan akışı kontrol eder.
