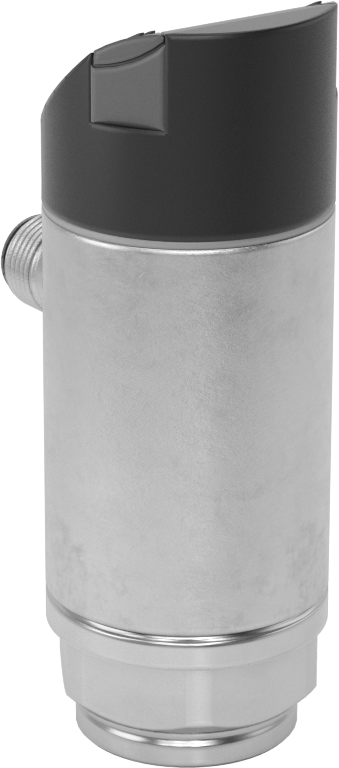

Dijital Ekranlı Basınç ve Vakum Transmitteri
1/4 BSPP Dişi, 0-7.3 PSI
| Kutup Sayısı | 4 |
| Elektrik Bağlantısı | M12 |
| Elektrik Bağlantısı Tipi | Fişi Takın |
| Gövde Malzemesi | Cam Dolgulu Polyester Plastik |
| Bağlantı | |
| Tip | Boru |
| Bağlantı Elemanı | Dişli |
| Boru Çapı | 1/40.64 cm |
| Cins | Dişi |
| Diş Tipi | BSPP |
| Basınç Aralığı | 0 psi ila 7.3 psi |
| Vakum Aralığı | 0 in. Hg ila 14.8 in. Hg |
| Maksimum Basınç | |
| Sürekli | 145 psi10.0 bar |
| Kısa Süreli | 145 psi10.0 bar |
| Giriş Gerilimi | 18V DC ila 30V DC |

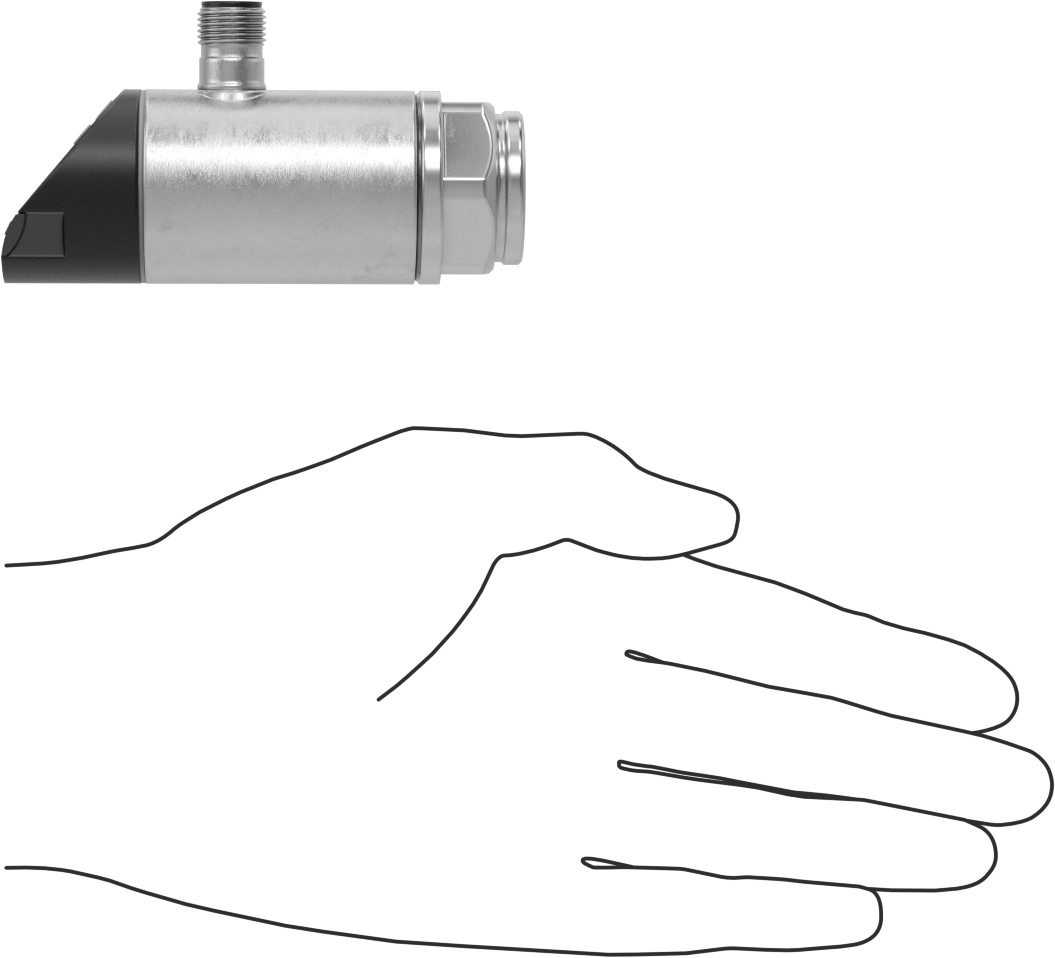

| Yükseklik | 3 9/16"9.05 cm |
| Genişlik | 1 3/8"3.49 cm |
| Yapılandırılabilir Analog Verici/Dijital Anahtar Çıkışı | |
| Adet | 1 |
| Akım | 4 mA ila 20 mA |
| Sinyal Türü | NPN, PNP |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Yapılandırılabilir Dijital Anahtar Çıkışı | |
| Adet | 1 |
| İletişim Protokolü | IO Link |
| Sinyal Türü | NPN, PNP |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Ölçü Birimi | Su İnçleri, Kilopaskal, Milibar, İnç Kare Başına Pound |
| Kare Tırnak Boyutu için | Hava, Argon, Dizel Yakıt, Hidrolik Sıvı, Azot, Su |
| Hassasiyet | ±1% |
| Sıcaklık Aralığı | -10° F ila 175° F |
| Bağlantı Malzemesi | 316L Paslanmaz Çelik |
| Ayarlama Yöntemi | Düğme |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | Ayarlanabilir |
| Sertifikasyon | C-UL Listeli, CE İşareti, UL Listed |
| Devre Koruması | Aşırı Yük, Ters Polarite, Kısa Devre |
| Ekran Türü | Dijital |
| Muhafaza Derecesi | IP65, IP67 |
| Çevre | Tozlu, Dalgıç, Yıkama, Islak |
| Özellikler | 345° Dönen Başlık, LED Durum Göstergeleri, Programlanabilir Kırmızı/Yeşil Ekran |
| Tel Sayısı İçin | 2 |
| Ölçüler | Basınç, Vakum |
| Göreceli Vakum Derecesi | Standart |
| Tepki Süresi | 0.003 sec. |
| Ayar Noktası Ayarlanabilirliği | Ayarlanabilir |
| Ayarlanan Değer Aralığı | |
| Basınç | 0 psi ila 7.3 psi |
| Vakum | 0 in. Hg ila 14.8 in. Hg |
| Anahtarlama | |
| Akım | 250 mA |
| Gerilim | 30V DC |
| Toplam Çıkış Sayısı | 2 |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 7(a), 7(c)-I, 7(c)-II |
| Schedule B Numarası | 902519.8080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Ekrandaki okumaları ve uyarıları görüntüleyerek vakum pompaları, hava kompresörleri ve hidrolik sistemlerini izleyin ve kontrol edin. Transdüktör olarak da adlandırılan bu vericiler iki çıkışa sahiptir, böylece bunları verici, anahtar veya her ikisi olarak çalışacak şekilde programlayabilirsiniz. Ayar noktasına ulaştıklarında, sisteminizdeki eylemleri tetiklemek için programlanabilir mantık denetleyicinize (PLC) elektrik sinyalleri gönderirler. Sıfırlama noktasını ayar aralığı içinde istediğiniz bir yere ayarlayın. Ayarları değiştirmek ve PLC'nizden veya bilgisayarınızdan uzaktan hata mesajları almak için, çıkışlardan birini IO Link kullanacak şekilde programlayın. Arayüzünüze bağlanmak için bir IO-Link denetleyicisine (dahil değildir) ihtiyacınız vardır.

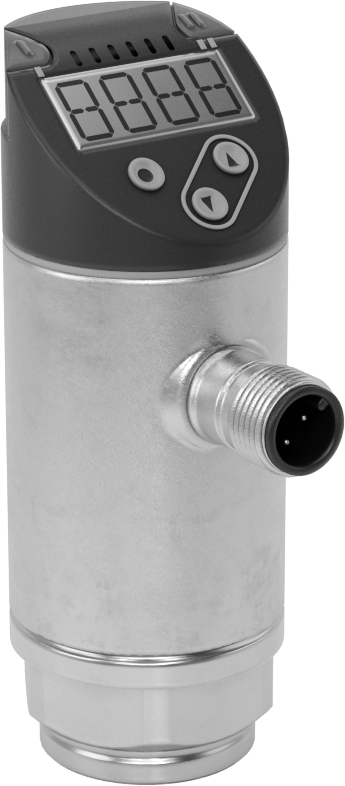

Ekrandaki düğmeler, ayar noktanızı, ölçüm aralığınızı ve diğer ayarları değiştirmenize olanak tanır. Prosesinizin durumunu hızlı bir şekilde anlamak için ekranın rengini kırmızı ve yeşil olarak programlayabilirsiniz. Köşelerdeki LED'ler de çıkışınızın anahtarlama durumunu size bildirir. Ekranı en iyi açıdan görebilmek için başlığı döndürün.
PLC'nizin bu vericilerden gelen sinyalleri yorumlayabilmesi için kalibrasyonunu yapmanız gerekir. Basınç arttıkça, vericiden gelen çıkış sinyali de artacaktır. Bu vericiler, yalnızca nominal basınç veya vakum aralığı içinde doğru ölçümler verir.
Hepsi, M12 Konektörlerine bağlanmak için bir M12 fişine sahiptir. Hem anahtarlama çıkışları hem de bir IO-Link denetleyicisi kullanıldığında, bağlantı için dört kablo gerekir. 4-20 mA analog çıkışı için bağlantı için iki kablo gerekir. Parça numarasını seçip Ürün Ayrıntıları'nı tıklayarak anahtar kablo şemalarını görüntüleyin.
Islak ortamlara dayanabilmeleri için bu vericiler 316L paslanmaz çelik bağlantıya sahiptir ve IP sertifikalıdır. IP derecelendirmeleri, toz geçirmez oldukları ve su sıçramasına ve kısa süreli suya daldırılmaya dayanıklı oldukları anlamına da gelir. UL ve C-UL listesinde yer alan ve CE işaretli olan bu ürünler, sıkı Amerikan, Kanada ve Avrupa güvenlik standartlarını karşılar.
