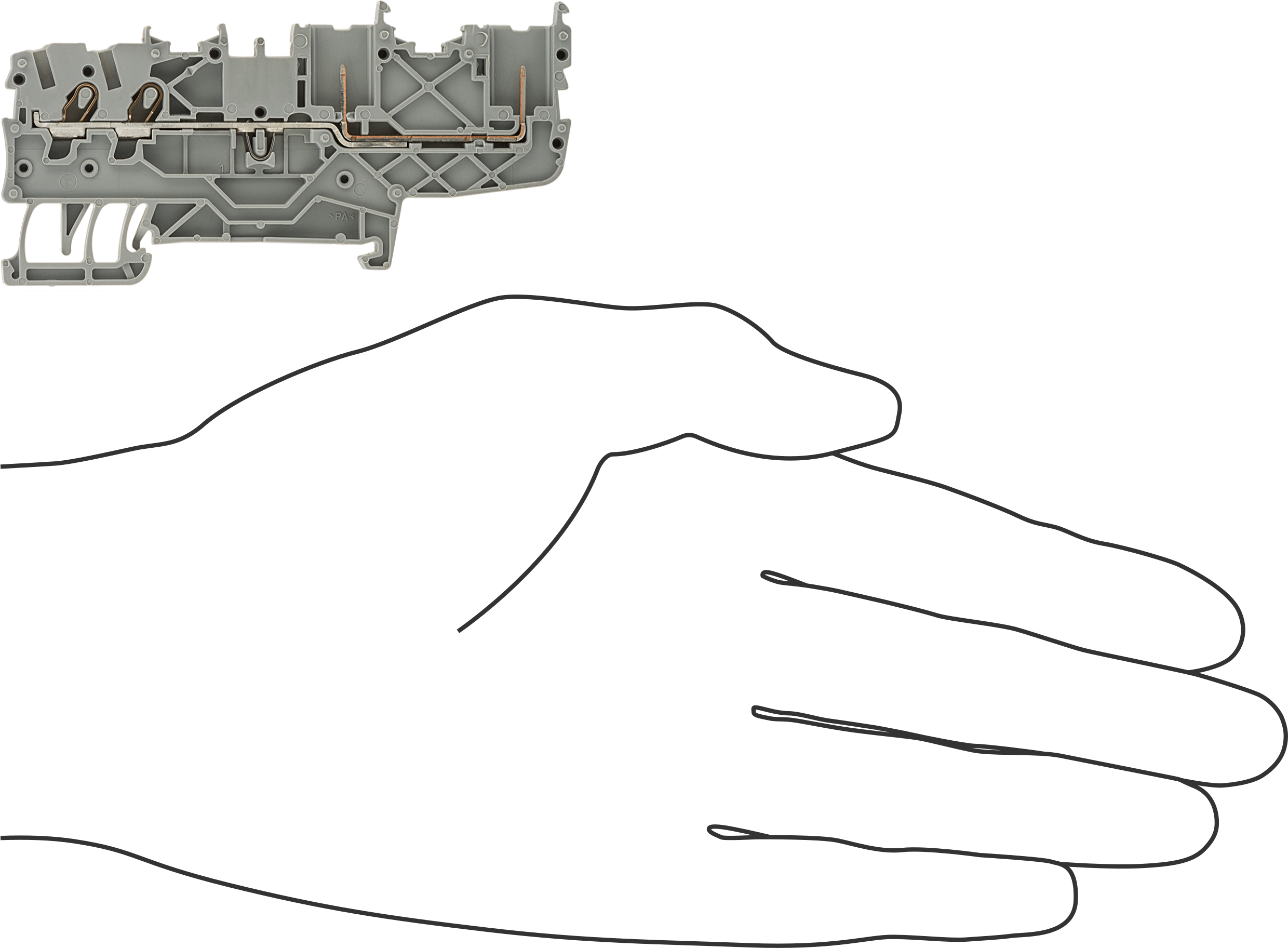

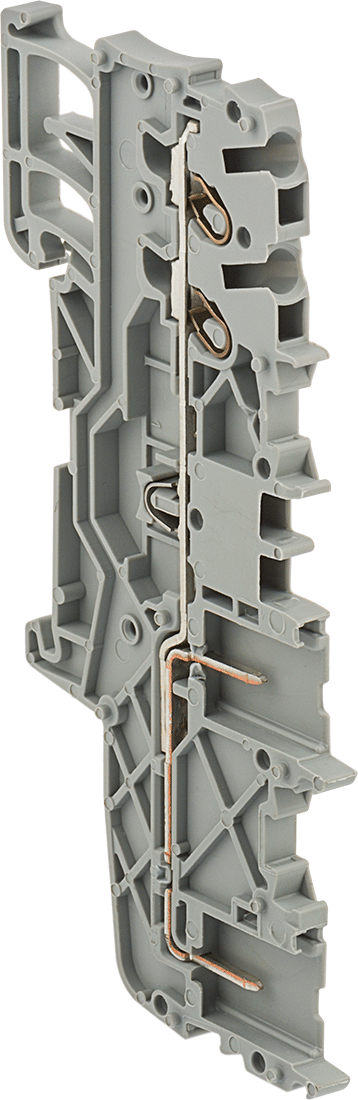

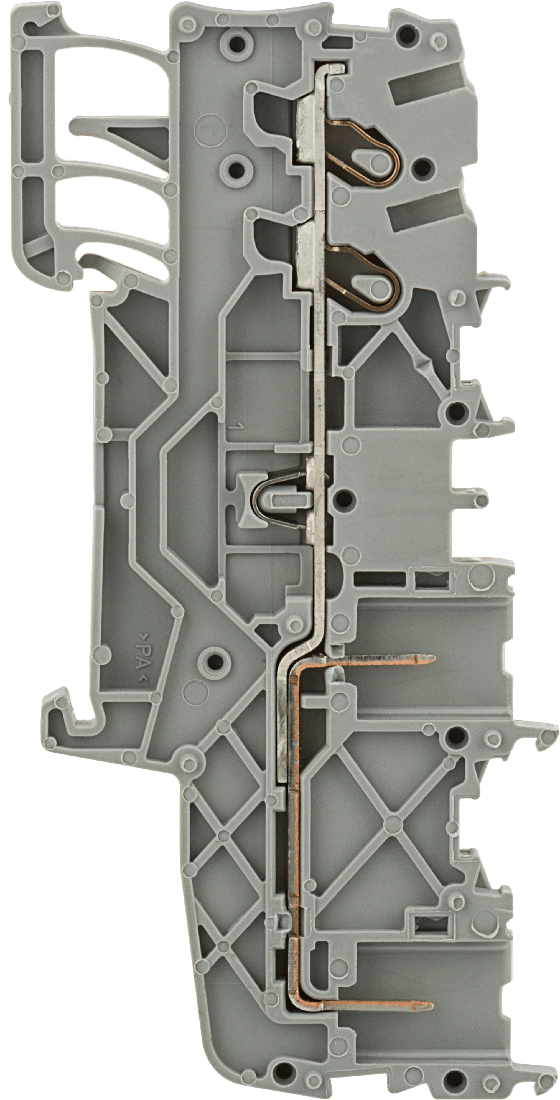

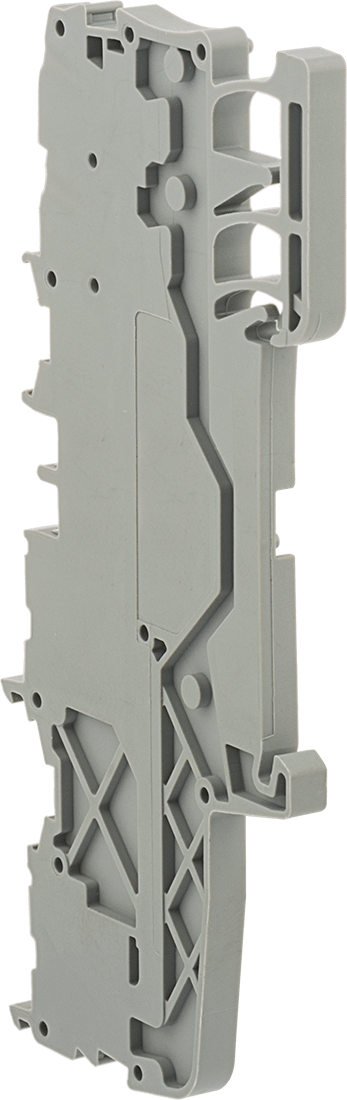

Modüler DIN-Ray Montajlı Terminal Bloğu, Konektör Uyumlu
3,5 mm Genişlik x 85,25 mm Yükseklik, Gri
| Bileşen | Dudak |
| Tel Bağlantısı | Yaylı Kelepçe Terminali |
| Gerilim | 300V AC/300V DC |
| Devre Başına Akım | 10 amp |
| Devre Sayısı | 1 |
| Devre Başına Terminal Sayısı | 1 |
| Tel Kalınlığı (Ga.) İçin | 24 ila 16 |
| Genişlik | 3.5 mm |
| Yükseklik | 85.25 mm |
| Renk | Gri |
| DIN Rayı için | |
| Yükseklik | 35 mm |
| Anma Ölçüsü | 3 |
| Sertifikasyon | CSA Certified, UL Onaylı Bileşen |
| CSA Dosya Numarası | 018677_0_000 |
| Yanıcılık Sınıfı | UL 94 V-0 |
| Maksimum Tornavida Boyutu İçin | 2.5 mm |
| Topraklama | Topraklanmamış |
| Uzunluk | 42.4 mm |
| Montaj Konumu | DIN Rail |
| Performans | Hızlı Bağlantı, Modüler, Renk Seçimi |
| Sıcaklık | -31° F ila 221° F |
| UL Dosya Numarası | E45172 |
| Menşe Ülke | Çin |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (05.11.2025, 251 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853690.8085 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | Kapaklar |
| Uç Durdurucular | |
| Bitişik Atlama Kabloları |
Ekipmanı değiştirmeniz veya devrenizi ayarlamanız gerektiğinde fişi çekerek gücü kesin. Bu bloklardaki açıklıklardan biri bir sokettir, böylece muhafaza dışına bir fiş bağlayabilir ve ardından bunu halihazırda yerinde bulunan sokete takabilirsiniz.
Diğer bağlantılar yaylı kelepçelerdir; bu sayede vida ayarlamaya gerek kalmadan bu terminal bloklarına kablo takıp çıkarabilirsiniz. Kelepçeyi bir tornavida ile kaldırın, ardından kelepçeyi kablo üzerine indirin. Yerine sıkıştırıldığında, tel titreştiğinde, büküldüğünde veya çekildiğinde yerinde kalır.
Bu terminal bloklarını karıştırıp eşleştirerek tek bir kurulumda ihtiyacınız olan tam devre sayısını elde edin. Gerektiğinde topraklama kablosu için bloklar ekleyin. Bloklar, kontrol panellerindeki DIN rayına yan yana takılır ve anında tanımlayabileceğiniz ve erişebileceğiniz düzenli devre sıraları oluşturur.
Kapaklar — Canlı bir kabloyla kazara teması önlemek için terminal bloğunun açıkta kalan tarafına takın.
Uç Durdurucular—Titreşim veya darbe aldıklarında kaymamaları için bir grup terminal bloğunun ucuna monte edin.
Bitişik Atlama Kabloları—Metal çubuklar, bitişik terminal blokları arasında elektrik bağlantısı oluşturur, böylece tek bir kabloyla birden fazla bileşeni bağlayabilirsiniz. Atlama kablolarının sığması için blokların genişliği aynı olmalıdır.
