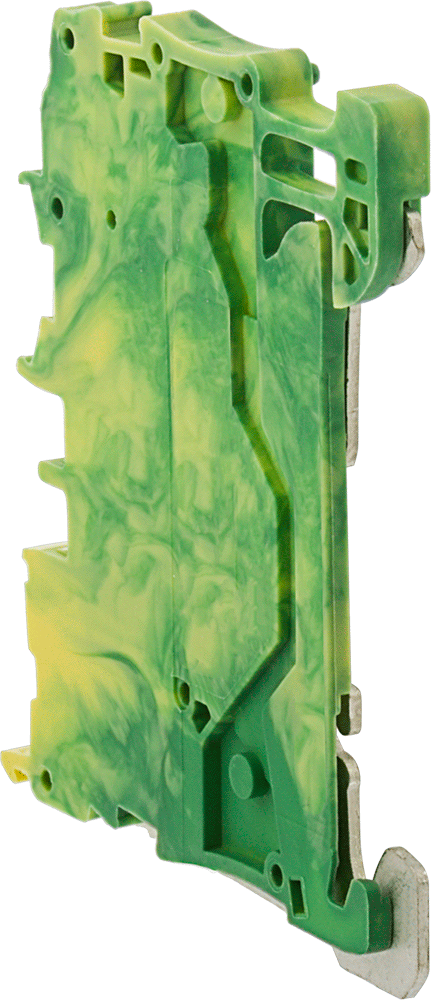

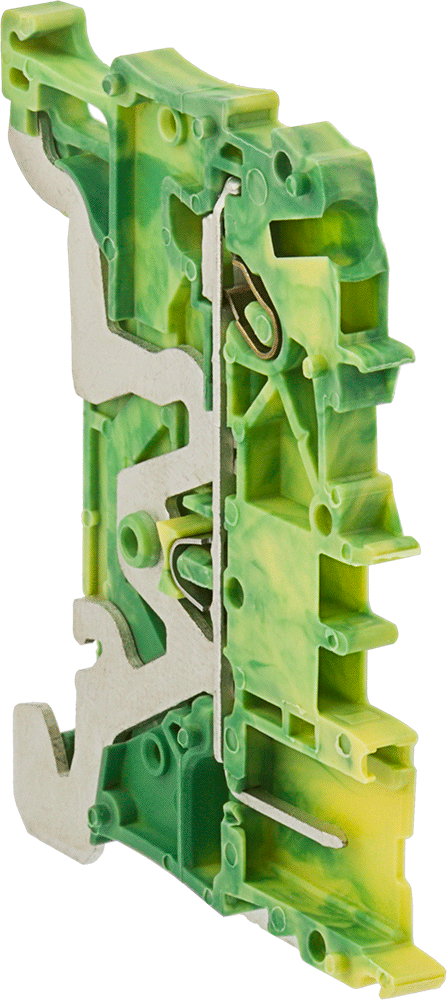

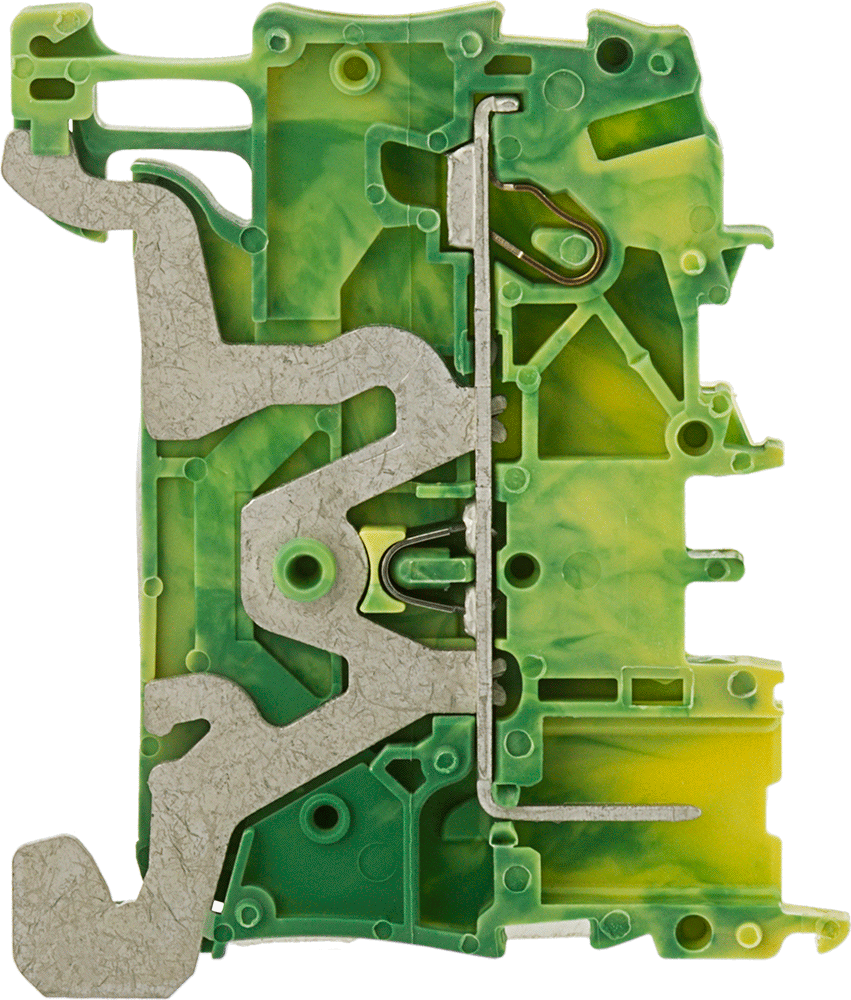

Modüler DIN-Ray Montajlı Terminal Bloğu, Konektör Uyumlu, Topraklama

Ekipmanı değiştirmeniz veya devrenizi ayarlamanız gerektiğinde fişi çekerek gücü kesin. Bu bloklardaki açıklıklardan biri bir sokettir, böylece muhafaza dışına bir fiş bağlayabilir ve ardından bunu halihazırda yerinde bulunan sokete takabilirsiniz.

Diğer bağlantılar yaylı kelepçelerdir; bu sayede vida ayarlamaya gerek kalmadan bu terminal bloklarına kablo takıp çıkarabilirsiniz. Kelepçeyi bir tornavida ile kaldırın, ardından kelepçeyi kablo üzerine indirin. Yerine sıkıştırıldığında, tel titreştiğinde, büküldüğünde veya çekildiğinde yerinde kalır.

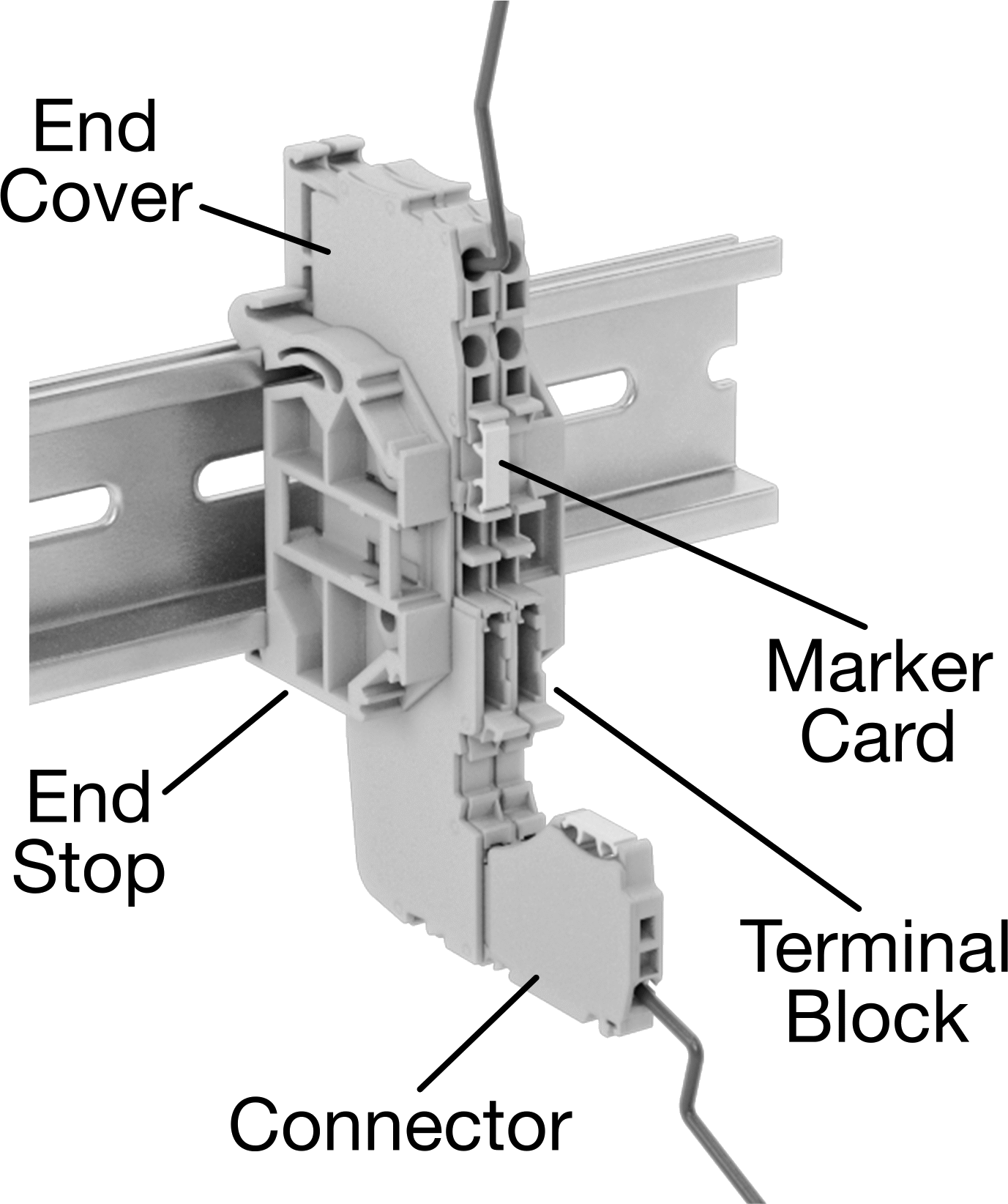

Bu terminal bloklarını karıştırıp eşleştirerek tek bir kurulumda ihtiyacınız olan tam devre sayısını elde edin. Gerektiğinde topraklama kablosu için bloklar ekleyin. Bloklar, kontrol panellerindeki DIN rayına yan yana takılır ve anında tanımlayabileceğiniz ve erişebileceğiniz düzenli devre sıraları oluşturur.

Topraklanmış—Arıza akımlarının güvenli bir şekilde toprağa akabilmesi için topraklama kablosunu DIN rayına bağlayın. Bu terminal blokları yalnızca devrelerin topraklanması için kullanılmalıdır.

Kapaklar — Canlı bir kabloyla kazara teması önlemek için terminal bloğunun açıkta kalan tarafına takın.

Uç Durdurucular—Titreşim veya darbe aldıklarında kaymamaları için bir grup terminal bloğunun ucuna monte edin.

Bitişik Atlama Kabloları—Metal çubuklar, bitişik terminal blokları arasında elektrik bağlantısı oluşturur, böylece tek bir kabloyla birden fazla bileşeni bağlayabilirsiniz. Atlama kablolarının sığması için blokların genişliği aynı olmalıdır.
