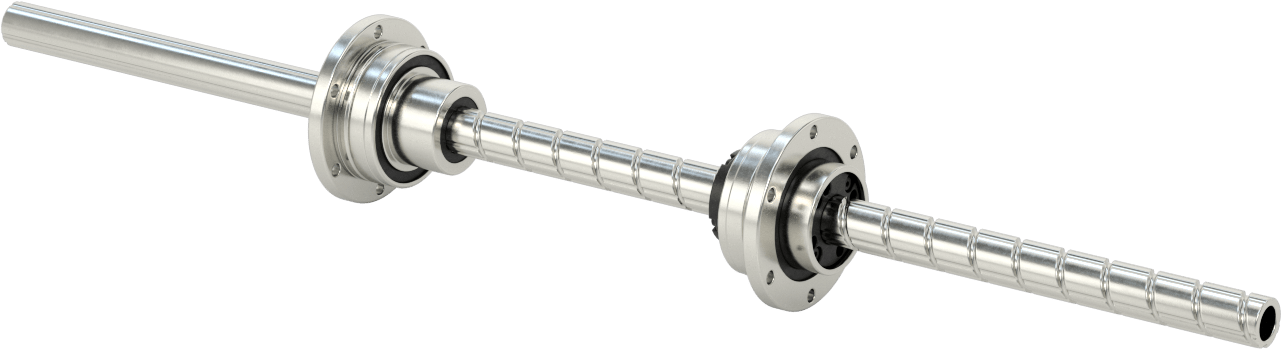

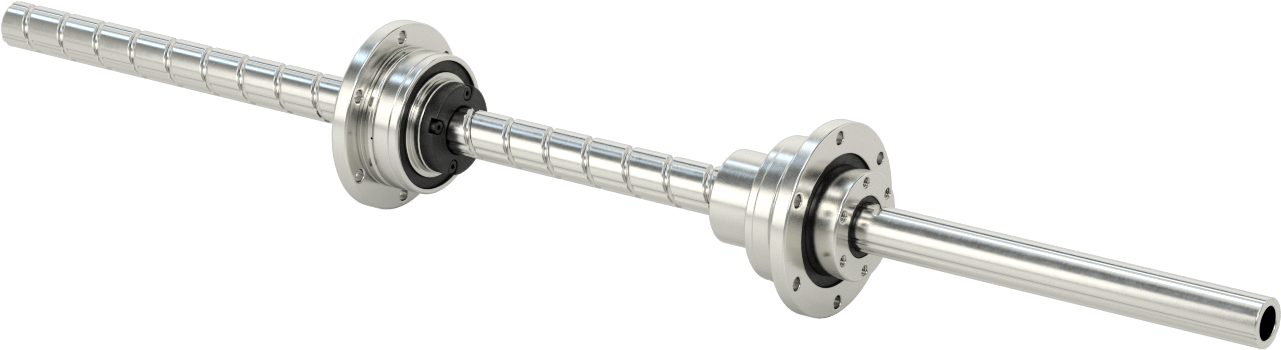

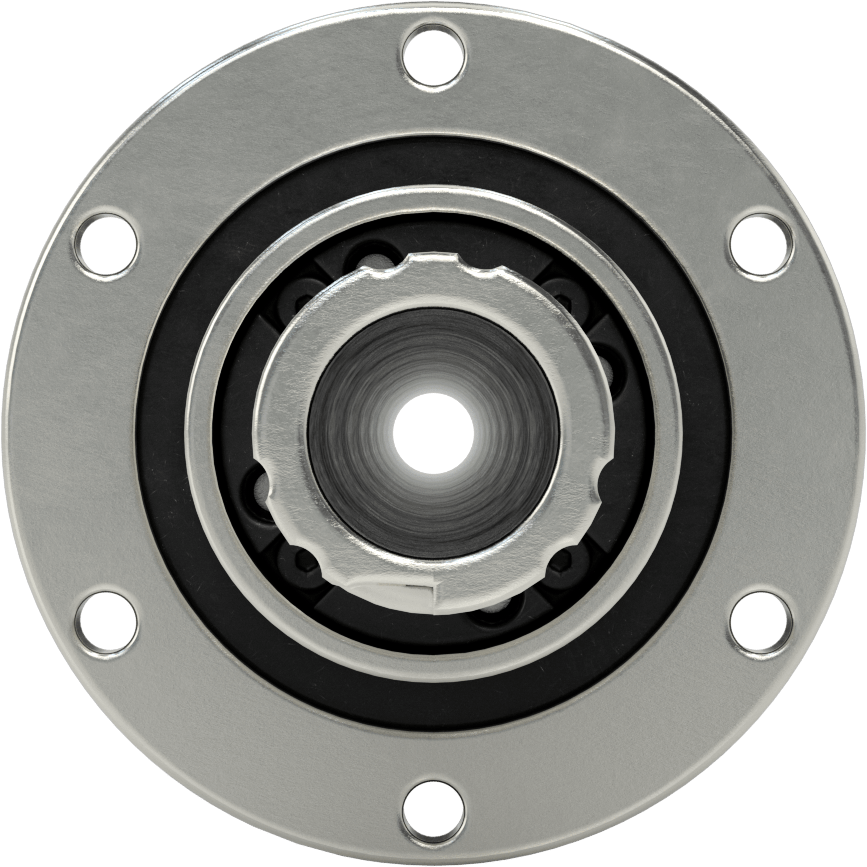

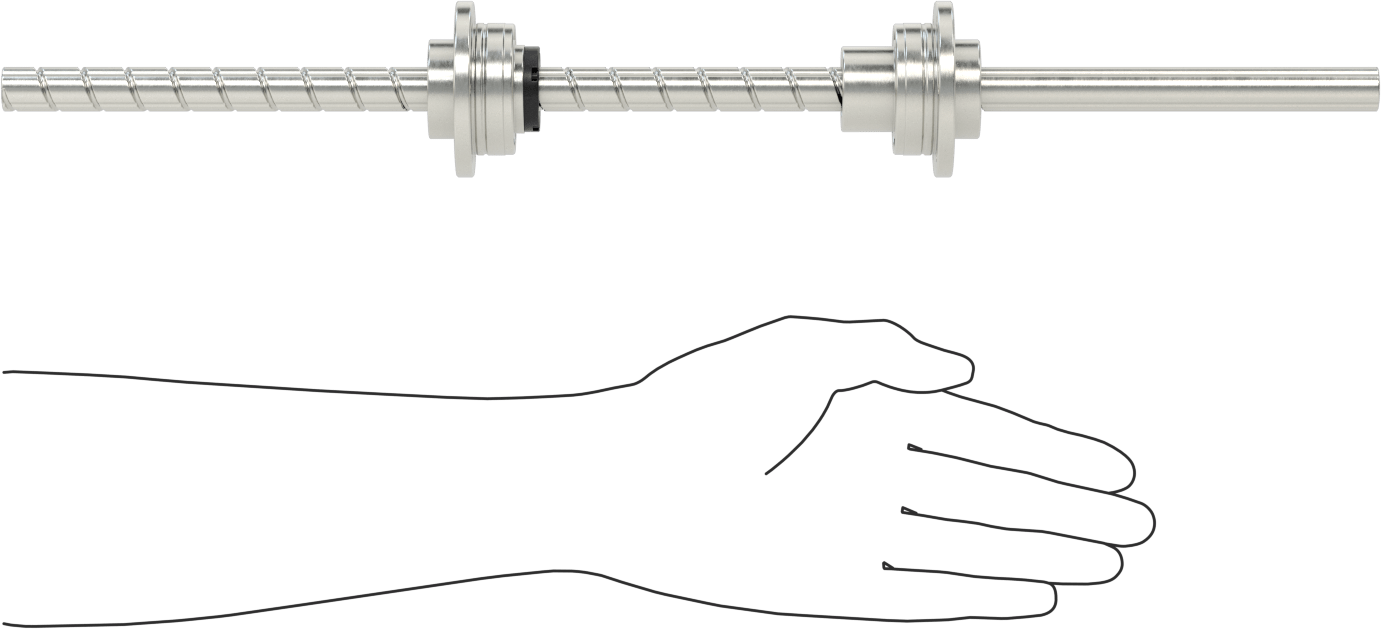

Ball Screw/Splines
16 mm Diameter, with Four 500 mm Long Splines
₺241.154 Adet
4049N13
1'li paket
| Malzeme | 1055 Karbonlu Çelik |
| Çap | 16 mm |
| Çap Toleransı | -0.018 mm ila 0 mm |
| Yiv | |
| Uzunluk | 500 mm |
| Adet | 6 |
| Dişler | |
| Tip | Bilye |
| Uzunluk | 360 mm |
| Başlatma Sayısı | 1 |
| Yön | -15°C to 80°C |
| Diş Yönü | Sağ El |
| ID | 11 mm |
| Uzunluk | 500 mm |
| Uzunluk Toleransı | -0.8 mm ila 0.8 mm |
| Kök Çapı | 15.15 mm |
| Bilyalı Vida Yatağı | |
| Mil Tipi için | Vida |
| Dış Çap | 32 mm |
| Toplam Uzunluk | 40 mm |
| Dinamik Yük Kapasitesi | 870 lb. |
| Statik Yük Kapasitesi | 1,610 lb. |
| Vida Yatak Tipi | Flanşlı |
| Flanş Kalınlığı | 6 mm |
| Flanş Dış Çapı | 64 mm |
| Cıvata Çemberi Çapı | 56 mm |
| Montaj Deliği Sayısı | 6 |
| Montaj Deliği Çapı | 4.5 mm |
| Bilyalı Yivli Yatak | |
| Mil Tipi için | Yivli |
| Dış Çap | 31 mm |
| Toplam Uzunluk | 50 mm |
| Dinamik Yük Kapasitesi | 1,590 lb. |
| Statik Yük Kapasitesi | 2,830 lb. |
| Maksimum Dinamik Tork | 277 in·lbf |
| Maksimum Statik Tork | 303 in·lbf |
| Yivli Yatak Tipi | Flanşlı |
| Flanş Kalınlığı | 6 mm |
| Flanş Dış Çapı | 64 mm |
| Cıvata Çemberi Çapı | 56 mm |
| Montaj Deliği Sayısı | 6 |
| Montaj Deliği Çapı | 4.5 mm |
| Bilye Malzemesi | 52100 Alaşımlı Çelik |
| Yatak Malzemesi | 52100 Alaşımlı Çelik |
| Rulman Tipi | Bilye |
| Kenar Tipi | Düz |
| Hareket için | Linear, Rotary, Spiral |
| Sertlik | Rockwell C58 |
| Sertlik Derecesi | Ekstra Sert |
| Isıl İşlem | Sertleştirilmiş |
| Maksimum Tolerans ID | Derecelendirilmemiştir |
| Minimum Tolerans ID | Derecelendirilmemiştir |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Düzlük Toleransı | Derecelendirilmemiştir |
| Yüzey Pürüzsüzlüğü | 63 μin |
| Ölçü Birimleri | Metrik |
| Dönüş Başına Hareket Mesafesi | 16 mm |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848340.8000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
From one compact system, transmit linear or rotary motion or both at once (sometimes called spiral motion). Because of these different motions, these ball screw/splines and bearings create efficient, fluid movements in complex automated applications, such as pick-and-place robots.
The ball bearings move smoothly and precisely, even at high speeds. They're powered independently, so you can drive one bearing at a time or both together to coordinate movements.
The ball screw/splines are hardened on the surface, so they stand up to repeated motion. They’re also hollow, so you can run electrical wiring, compressed air tubing, coolants, or lubricant through their center.
