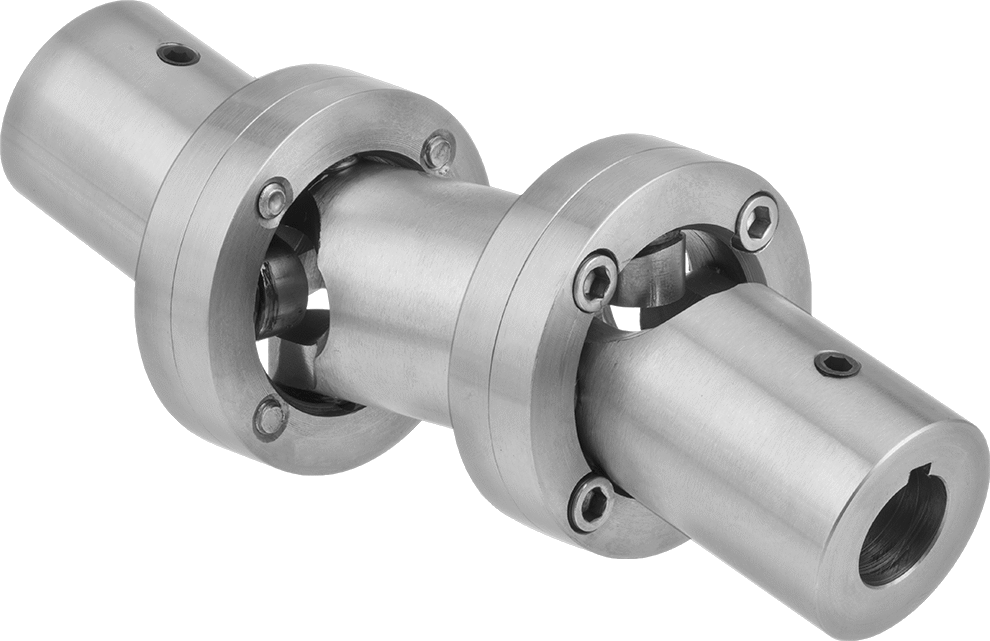

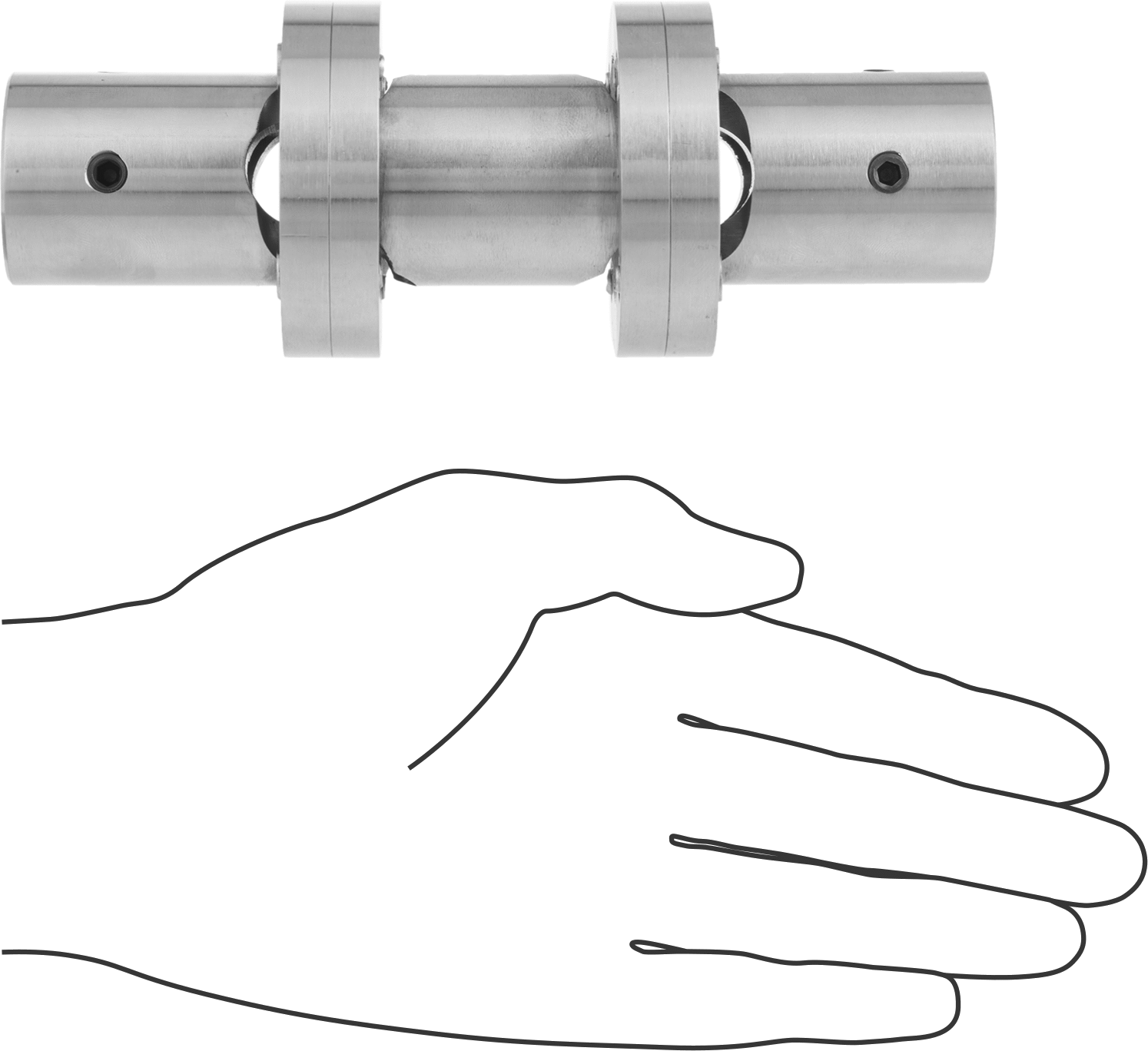

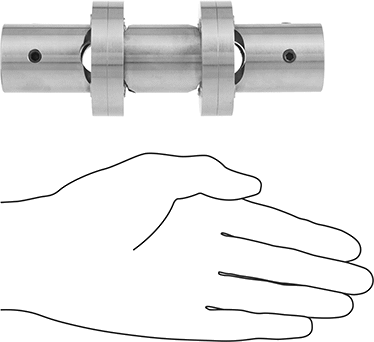

Hassas Çift U-Eklem
1“ Çap x 1-1/2 (1.27 cm)” Derinlikte Mil için
| Malzeme | 303 Paslanmaz Çelik |
| Mil için | |
| Çap | 1"2.54 cm |
| Derinlik | 1 1/2"3.81 cm |
| Ek Yeri Çapı | 1 1/2"3.81 cm |
| Toplam Uzunluk | 6 3/4"17.14 cm |
| Dış Çap | 2 1/2"6.35 cm |
| Maksimum Çalışma Açısı | 10° |
| Maksimum Dönüş Hızı | 1,500 rpm |
| Maksimum Tork | 600 in·lbf |
| Tork | |
| 5° Çalışma Açısı | 468.7 in·lbf @ 750 rpm |
| 10° Çalışma Açısı | 374.9 in·lbf @ 750 rpm |
| Paralellik Sapma Dayanımı | 0.75"1.90 cm |
| Bağlantı Türü | Bilyalı Rulman |
| Mil Tipi için | Yuvarlak |
| Bilye Malzemesi | 440 Paslanmaz Çelik |
| Özellikler | Sıfır Boşluk |
| Ayarlama Vidası Diş Boyutu için | 5/16"-180.79 cm |
| Mil Yanlış Hizalama Türü İçin | Paralel, Açısal |
| Yağlama | Yağlanmış |
| Gerekli Ayar Vidaları Sayısı | 4 |
| Performans | Hassas |
| Ayar Vidası | |
| Tahrik Stili | Altıgen |
| Malzeme | 18-8 Paslanmaz Çelik |
| Ayarlama Vidası Dahil | Evet |
| Mil Montaj Tipi | Ayar Vidası |
| U-eklem tipi | Çift |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848360.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu U-mafsalların boşluğu (oynağı) sıfır olduğundan, şaftlarınız yön değiştirdiğinde hareket kaybı olmaz, böylece makineler daha doğru ve tekrarlanabilir hareketlerle sorunsuz bir şekilde çalışır. Çift U-mafsallar olarak, birbirine paralel veya bir açı ile hizasız olan iki mil arasında bağlantı kurar ve torku aktarır. Ayrıca, çıkış milinin giriş miliyle aynı hızda hareket etmesini sağlayarak paralel millerin senkronize hareket etmesini sağlar. Ayrıca, bilyalı rulmanları pim ve blok mafsallara göre daha az sürtünmeyle çalıştığı için daha yüksek hızlarda çalışırlar. Paslanmaz çelikten üretilen bu U-mafsallar, mukavemet ile iyi korozyon direncini dengeler.
Yağlanmış olarak gelirler, bu nedenle kurulum sırasında yağlamanıza gerek yoktur. Birlikte verilen ayar vidalarını kullanarak bunları şaftlara bağlayın. Yaylı pimler kullanan U-bağlantıların aksine, delme işlemi gerekmez.
Şaftlarınızın hizasızlığı, U-mafsalın iletebileceği hız ve torku etkileyecektir. Şaftlar ne kadar hizasızsa, U-mafsal o kadar az hız ve tork iletebilir.
