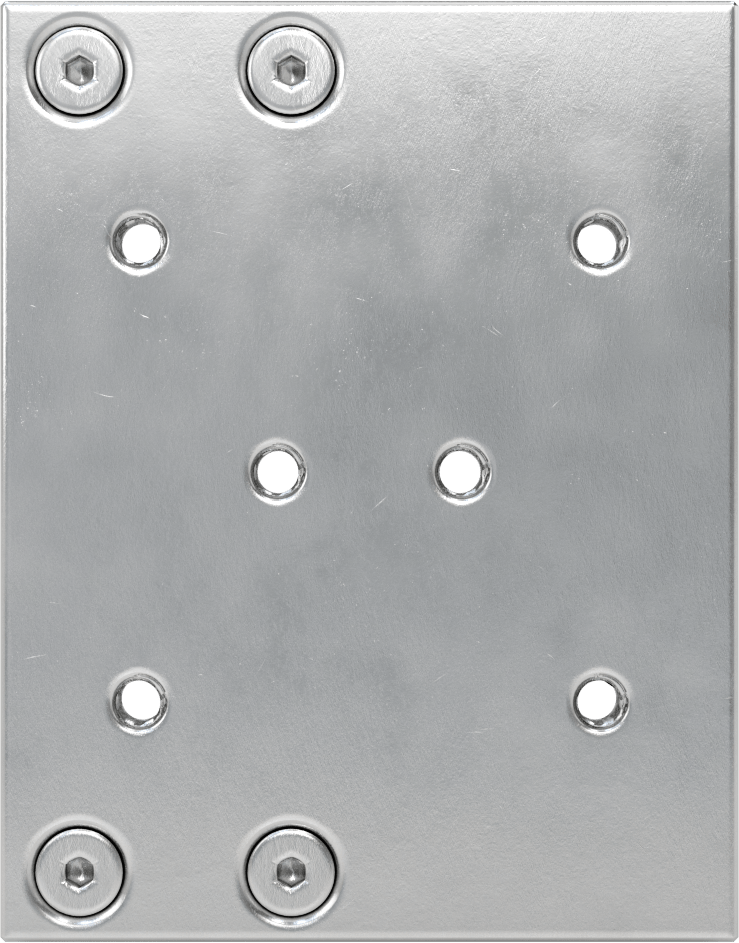

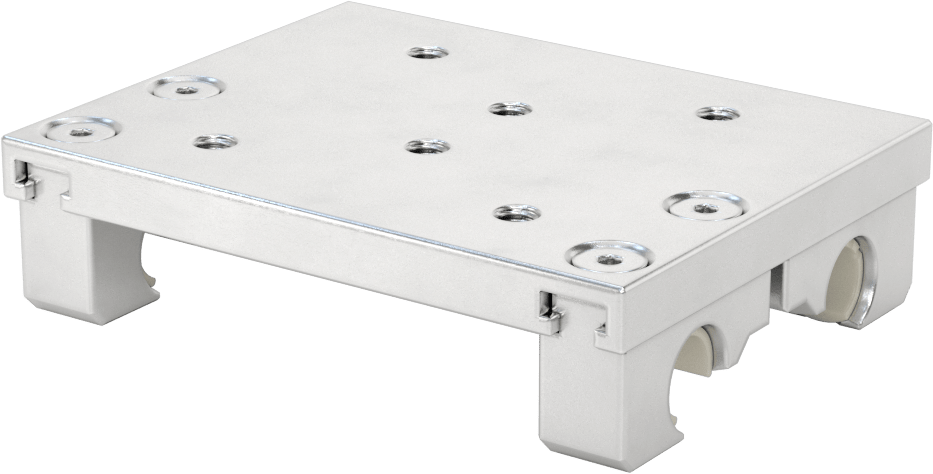

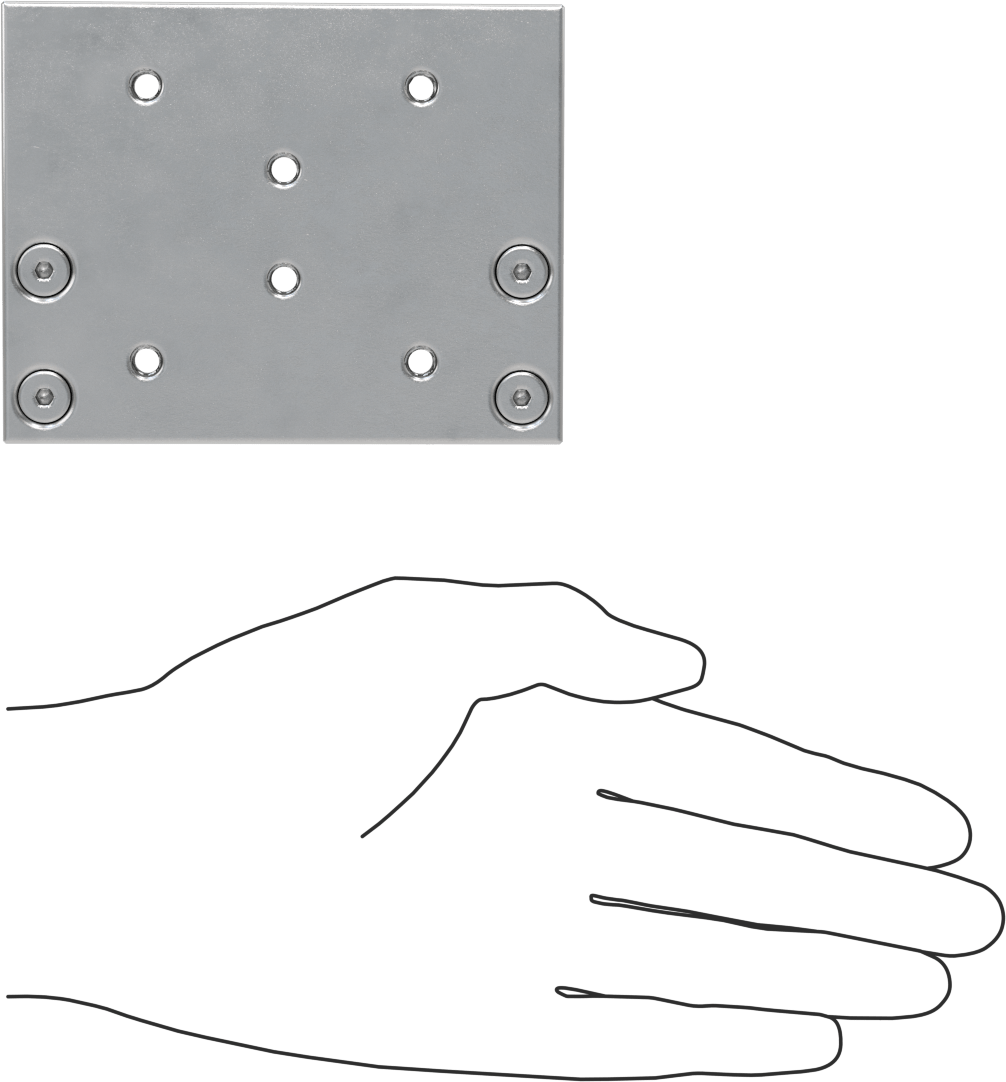

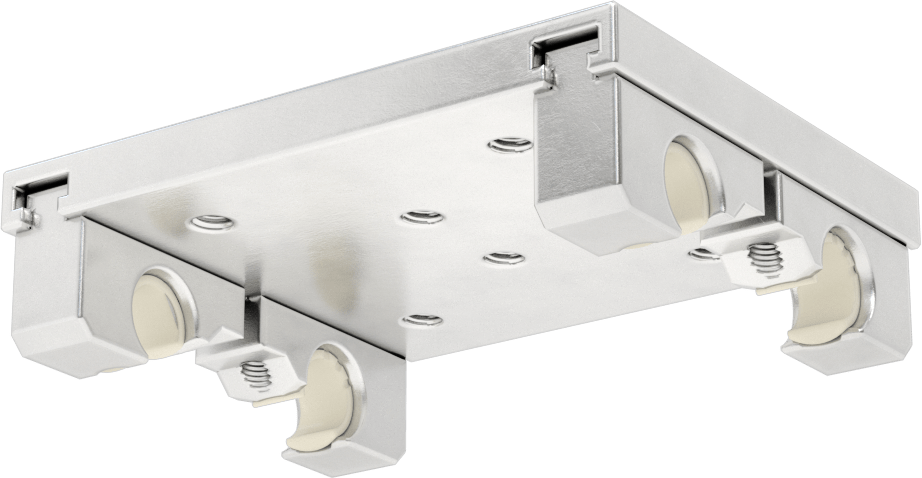

Eğriler için Kovanlı Yatak Taşıyıcısı
500 mm Bükülme Yarıçapına sahip 40 mm Genişlikte Ray için
₺45.677 Adet
3938N18
1'li paket
| Ray Stili İçin | Kavisli |
| Ray Profili İçin | Yuvarlak |
| Taşıyıcı ve Kılavuz Ray Tipi | Kovanlı Yatak |
| Rulman Tipi | Manşon |
| Ray Kıvrılma Yarıçapı için | 500 mm |
| Ray Genişliği İçin | 40 mm |
| Statik Yük Kapasitesi | 220 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 21 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 17 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 21 ft.-lbs. |
| Toplam Yükseklik | 28 mm |
| Taşıyıcı Genişliği | 80 mm |
| Taşıyıcı Uzunluğu | 102 mm |
| Taşıyıcı Malzemesi | Alüminyum |
| Yatak Malzemesi | PTFE Plastik |
| Maksimum Sıcaklık | 79°C |
| Montaj | |
| Delik Sayısı | 6 |
| Delik Diş Boyutu | M6 |
| Delik Diş Adımı | 1 mm |
| Delik Derinliği | 9 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yağlama | Gerekli Değil |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Almanya |
| Schedule B | 848330.8090 |
| ECCN | EAR99 |
| İlgili Ürünler | 90° Açılı Eloksallı Alüminyum Kılavuz Raylar |
| U Şeklinde Eloksallı Alüminyum Kılavuz Rayları | |
| Yuvarlak Eloksallı Alüminyum Kılavuz Raylar | |
| Düz Eloksallı Alüminyum Kılavuz Raylar |
Bu taşıyıcıları ve kılavuz rayları kullanarak montaj istasyonlarında ve diğer tekrarlayan işlemlerde döngüler, devreler ve kavisli yollar oluşturun. Geniş tabanlı olmaları sayesinde, standart taşıyıcılara ve raylara kıyasla bükülme ve merkez dışı yükleri daha iyi dengelerler. Birden fazla taşıyıcı ve rayın sığmayacağı alanlarda kullanışlıdırlar. Taşıyıcılar, dönebilen kovanlı yataklara sahiptir, bu sayede kıvrımlarda sıkışmadan hareket ederler. Kovanlı yatakları, kirli, ıslak ve yüksek titreşimli ortamlarda bilyalı yataklı taşıyıcılara göre daha iyi performans gösterir. Bunları herhangi bir yönde monte edebilirsiniz.
