Elektronik Basınç ve Vakum Anahtarı, Basınçlı Hava için

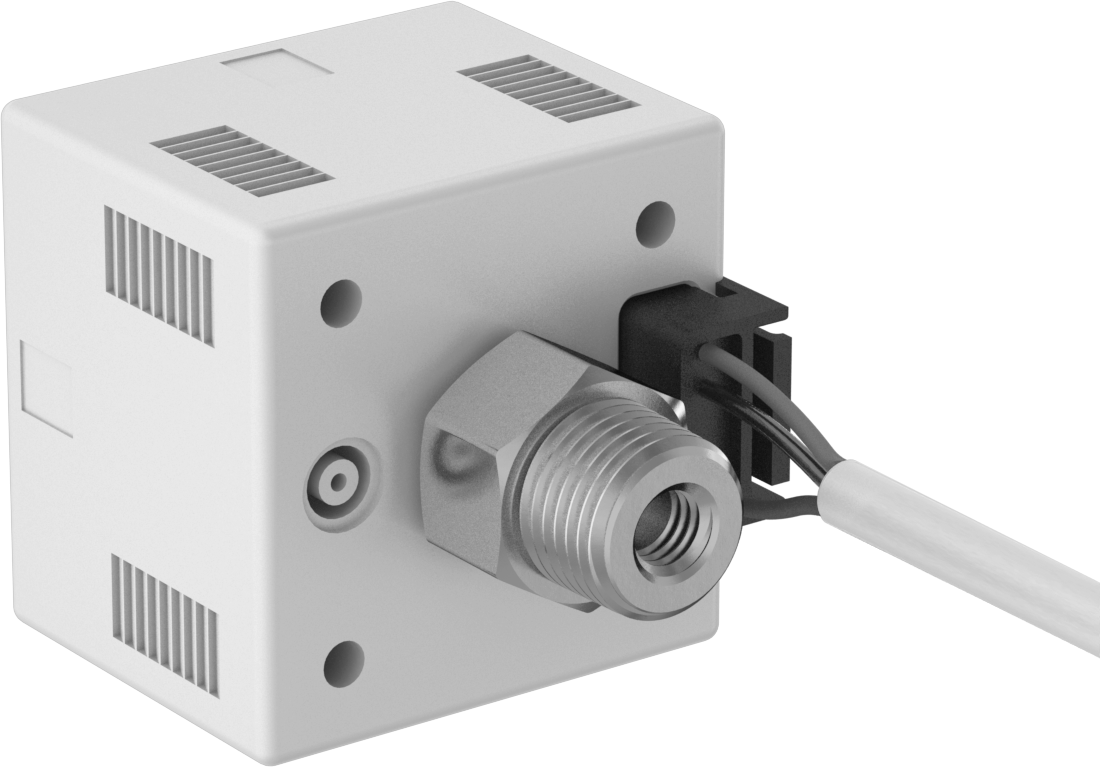

1/8 NPT Erkek Bağlantı
| Şu platformlarda çalışır | Basınç, Vakum |
| Çalışma Türü | Katı Hal |
| Ayarlama Türü | Dış |
| Ölçek | bar, in. of Hg, kgf/cm2, kPa, mm of Hg, MPa, psi |
| Kontrol Edilen Devre Sayısı | 1 |
| Anahtar Başlangıç Konumu | 1 Kapalı (Normalde Açık) |
| Ayarlama Noktası | |
| Basınç | 0-14.5 psi |
| Vakum | 29-0 inç Hg |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | Ayarlanabilir |
| Ayarlanan Değer Ayarlanabilirliği | Ayarlanabilir |
| Maksimum Sürekli Basınç | 14.5 psi1.00 bar |
| Maksimum Kısa Süreli Basınç | 72 psi5.0 bar |
| Dijital Çıkış | |
| Adet | 1 |
| Sinyal Türü | PNP |
| Hassasiyet | ±0,2% |
| Maksimum Anahtarlama Akımı | 25 mA @ 24 V DC |
| Giriş Gerilimi | 12V DC-24V DC |
| Bağlantı Tipi | Boru |
| Boru Çapı | 1/80.32 cm |
| Boru Bağlantı Tipi | Dişli |
| Diş Tipi | NPT |
| Cins | Erkek |
| Çevre Sıcaklığı Aralığı | 25° ila 120° F |
| İşlem Sıcaklığı Aralığı | 25° ila 120° F |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Çıkış Sayısı | 3 |
| Tel Ucu Uzunluğu | 78"1.98 m |
| Bağlantı Malzemesi | Nikel Kaplı Pirinç |
| Malzeme | |
| Gövde | Polibütilen Plastik |
| Conta | Buna-N Kauçuk |
| Yükseklik | 1 3/16"3.02 cm |
| Genişlik | 1 3/16"3.02 cm |
| Rakam Yüksekliği | 11/32"0.87 cm |
| Ekran Türü | Dijital |
| Kare Tırnak Boyutu için | Hava, Argon, İnert Gaz, Azot |
| Çevre Derecelendirmesi | IP40 |
| Karşılanan Teknik Özellikler | UL Onaylı Bileşen, C-UL Onaylı Bileşen, CSA Certified, CE İşareti |
| UL Dosya Numarası | E216656 |
| CSA Dosya Numarası | 067055_0_000 |
| Montaj Braketi Tipi için | Kare Panel Montajı |
| RoHS | RoHS 3 (2015/863/EU) ile 6(c) istisnasına uygun, 7(a), ve 7(c)-I - Bakır alaşımında kurşun, cam, veya seramik, ve yüksek erime noktalı lehimlerdeki kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya |
| Schedule B | 853650.9065 |
| ECCN | EAR99 |
Özellikle hava sistemleri için tasarlanan bu anahtarlar, sisteminiz belirlenen basınç veya vakuma ulaştığında kontrolleri veya alarmları etkinleştirmek için programlanabilir mantık denetleyicinize (PLC) sinyal gönderir. Hepsi en az bir Amerikan, Kanada veya Avrupa güvenlik standardını karşılar.

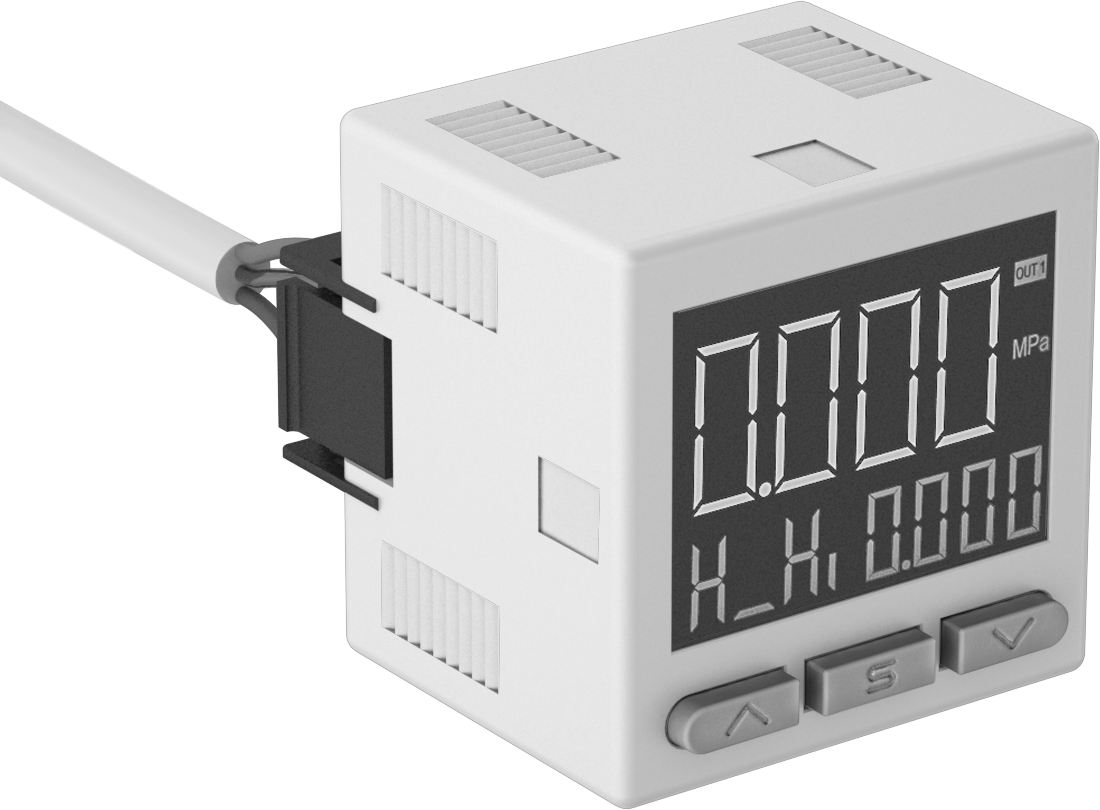

Dijital ekranda basıncı, ayar noktasını ve sıfırlama noktasını izleyin. Ayarlarınızı değiştirmek için ekranın düğmelerini kullanın. Bu anahtarlar, ayarlanabilir bir sıfırlama noktasına (ayarlanabilir ölü bant veya diferansiyel olarak da adlandırılır) sahiptir, böylece anahtar sıfırlanmadan önce basınç veya vakum değişiminin miktarını kontrol edebilirsiniz. Sıfırlama noktanız için ayar noktası aralığı içindeki herhangi bir yeri seçin.
Bu anahtarları kolayca görebilmek ve ayarlayabilmek için bir kontrol paneline monte etmek üzere bir panel montaj braketi (ayrı satılır) ekleyin.
