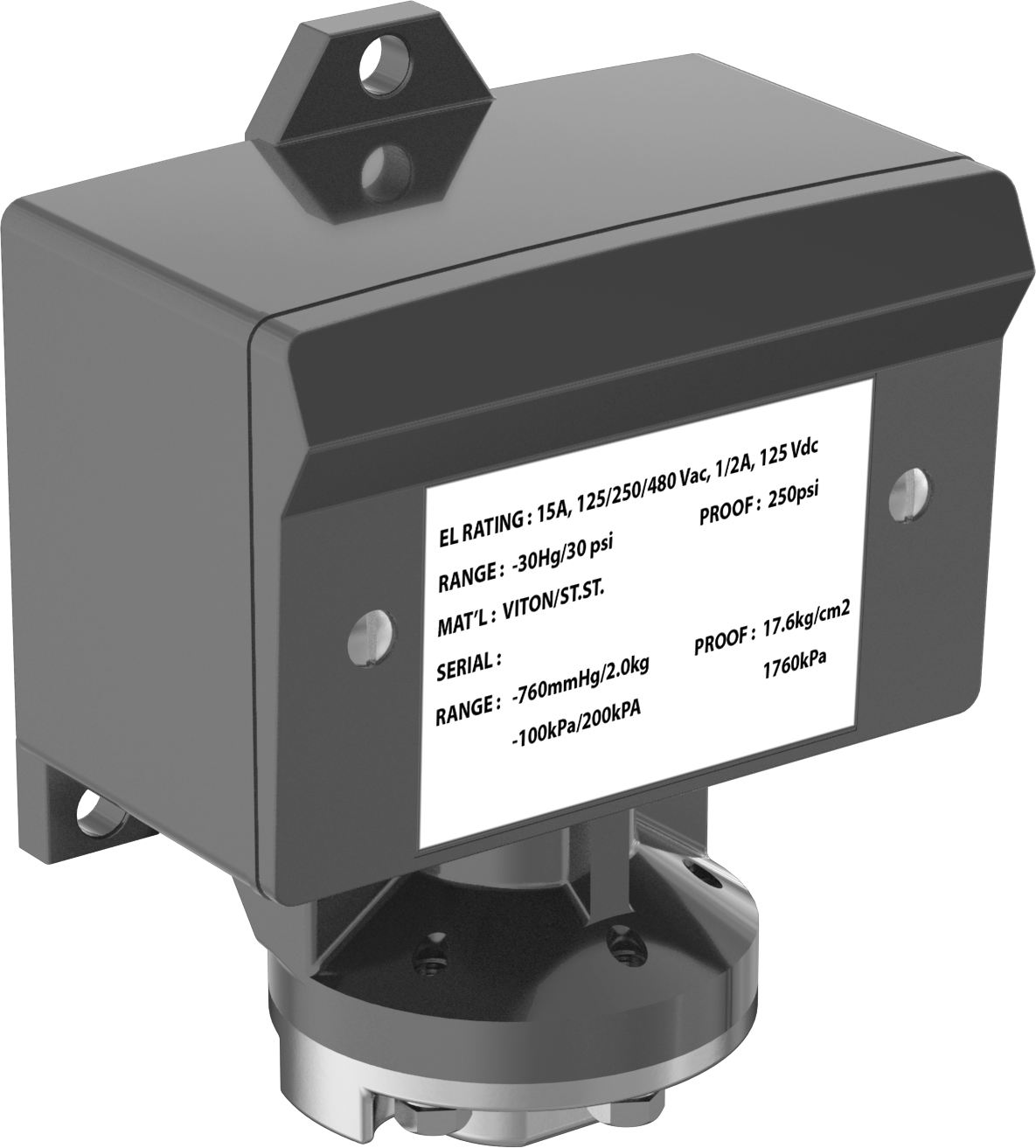

Basınç ve Vakum Anahtarı
0-30 PSI Ayar Noktası
| Şu platformlarda çalışır | Basınç, Vakum |
| Çalışma Türü | Mekanik |
| Ayarlama Türü | İç |
| Ölçek | inç civa, psi |
| Kontrol Edilen Devre Sayısı | 1 |
| Anahtar Başlangıç Konumu | 1 Kapalı (Normalde Açık) veya 1 Açık (Normalde Kapalı) |
| Endüstri Kodu | SPDT |
| Ayarlama Noktası | |
| Basınç | 0-30 psi |
| Vakum | 30-0 inç Hg |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | 2.25 psi0.16 bar |
| Ayarlanan Değer Ayarlanabilirliği | Ayarlanabilir |
| Maksimum Sürekli Basınç | 30 psi2.1 bar |
| Maksimum Kısa Süreli Basınç | 250 psi17 bar |
| Hassasiyet | ±1% |
| Maksimum Anahtarlama Akımı | 15 A @ 125 V AC 15 A @ 250 V AC 15 A @ 480 V AC 6 A @ 30 V DC 500 mA @ 125 V DC 250 mA @ 250 V DC |
| Bağlantı Tipi | Boru |
| Boru Çapı | 1/40.64 cm |
| Boru Bağlantı Tipi | Dişli |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çevre Sıcaklığı Aralığı | -20° ila 150° F |
| İşlem Sıcaklığı Aralığı | 20° ila 300° F |
| Kablo Kanalı | |
| Kare Delik Boyutu için | 3/4 |
| Bağlantı Tipi | Dişli |
| Bağlantı | NPT Dişi |
| Tel Bağlantı Tipi | Vidalı Terminaller |
| Terminal Sayısı | 3 |
| Bağlantı Malzemesi | 316 Paslanmaz Çelik |
| Malzeme | |
| Gövde | Epoksi Kaplı Alüminyum |
| Conta | Floroelastomer Kauçuk |
| Yükseklik | 5 1/8"13.02 cm |
| Genişlik | 4"10.16 cm |
| Koruma Türü | Muhafaza ile Koruma |
| Kare Tırnak Boyutu için | Hava, Dizel Yakıt, Benzin, Hidrolik Sıvı, Su |
| Çevre | Aşındırıcı, Nemli, Tozlu, Dış Mekan, Yıkama |
| Çevre Derecelendirmesi | IP66, NEMA 4X |
| Karşılanan Teknik Özellikler | UL Listed, C-UL Listeli, CSA Certified, CSA-US Sertifikalı, CE İşareti |
| UL Dosya Numarası | E34743 |
| CSA Dosya Numarası | 055541_0_000 |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 853650.9065 |
| ECCN | EAR99 |
Bu anahtarlar hem pozitif hem de negatif (vakum) basınçlarla çalıştığı için, her ikisini de kapsayan uygulamalarda kullanabilirsiniz. Örneğin, bu anahtarlar, hangi basıncın aktığını belirtmek için ayar noktasına ulaştıklarında bir ışığı yakabilir. Ayrıca, otomatik kontrolleri tetiklemek ve alarmları etkinleştirmek için de sıklıkla kullanılırlar. Bu anahtarlar tek kutuplu, çift atımlıdır (SPDT) ve bir devreyi kapalıdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) getirebilir.
NEMA 4X ve IP66 sınıfında olan bu ürünler, toza karşı sızdırmazdır ve yıkamalara ve korozyona karşı korumalıdır. Tüm ürünler UL ve C-UL listelidir, CSA ve CSA-US sertifikalıdır ve CE işaretlidir, bu nedenle ABD, Kanada ve Avrupa güvenlik standartlarını karşılar.
