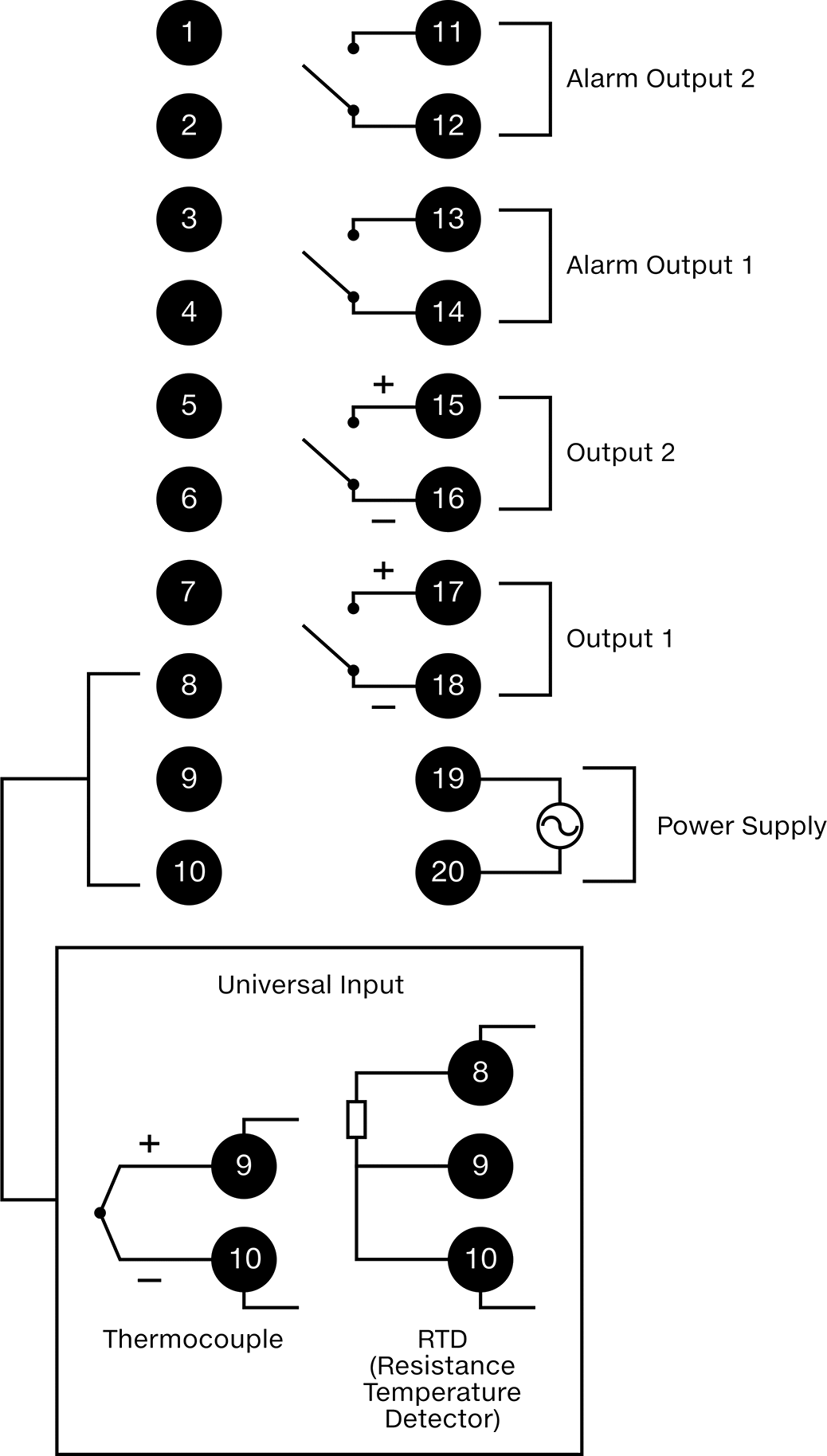

Otomatik Ayarlı Sıcaklık Kontrol Cihazı
2 Isıtma/Soğutma ve 2 Alarm Mekanik Röle Çıkışı
| Kontrol Cihazı Çıkış Türü | Mekanik Röle |
| DIN Panel Kesim Boyutu için | 1/4 |
| Panel Açıklığı İçin | |
| Yükseklik | 3 5/8"9.21 cm |
| Genişlik | 3 5/8"9.21 cm |
| Yığın Yönü için | B, E, J, K, N, R, S, T |
| Toplam Çıkış Sayısı | 4 |
| Çıkış Türü | Heating/Cooling—2 Mechanical Relays Alarming—2 Mechanical Relays |
| Mekanik Röle | |
| Anahtar Tanımı | SPST-NO |
| Gerilimde Maksimum Anahtarlama Akımı | 5 amp @ 110V AC |
| Çıkış Gerilimi | 110V AC |
| Anahtar Başlangıç Konumu | 1 Kapalı |
| Prob tipi için | Termokupl, RTD |
| Sıfırlama Türü | Otomatik |
| Giriş Gerilimi Aralığı | 90V AC ila 264V AC |
| Yükseklik | 3 3/4"9.53 cm |
| Genişlik | 3 3/4"9.53 cm |
| Derinlik | 3 1/2"8.89 cm |
| Çalıştırma Noktası Ayarlanabilirliği | Ayarlanabilir |
| Ayarlama Yöntemi | Tuş Takımı |
| Sertifikasyon | C-UL Onaylı Bileşen, CE İşareti, UL Onaylı Bileşen |
| Kontrol Türü | Orantılı-İntegral-Türev |
| Rakam Yüksekliği | 7/16", 9/16"1.11 cm / 1.43 cm |
| Ekran Türü | LED |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Elektrik Fazı | Tekli |
| RTD Prob Direnci için | 100 ohm |
| Frekans | 60 Hz |
| Gövde Malzemesi | Plastik |
| Maksimum Çalışma Sıcaklığı | 50°C |
| Ölçü Birimi | Celsius, Fahrenheit |
| Montaj Konumu | Panel |
| Çalıştırma Noktası Sayısı | 1 |
| Çıkış Gerilimi - 3 | 110V AC |
| RTD Prob Bağlantısı | Tel Uçları |
| Anahtar Başlangıç Konumu - 3 | 1 Kapalı |
| Sıcaklık Hassasiyeti | |
| RTD Prob | ±0.36° F ±0.2° C |
| J Tipi Prob | ±2° F ±1° C |
| K Tipi Prob | ±2° F ±1° C |
| T Tipi Prob | ±1.8° F ±1° C |
| Sıcaklık Aralığı | |
| RTD Prob | -325° F to 1,650° F -200° C to 900° C |
| J Tipi Prob | -55° F to 1,830° F -50° C to 1,000° C |
| K Tipi Prob | -55° F to 2,495° F -50° C to 1,370° C |
| T Tipi Prob | -450° F to 750° F -270° C to 400° C |
| Sıcaklık Çözünürlüğü | 0.001° F |
| Termokupl Prob Bağlantısı | Tel Uçları |
| Tel Bağlantısı | Vida Terminali |
| Menşe Ülke | Tayvan |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853710.9060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Hızlı, öngörülemez veya karmaşık sıcaklık değişikliklerinin yaşandığı sistemler için ideal olan bu kontrolörler, oransal-integral-türev (PID) kontrol algoritmasını kullanarak ısıtma ekipmanını açıp kapatır ve ince ayarlamalar yaparak size en hassas ve istikrarlı sıcaklık kontrolünü sağlar. Oransal kontrolörlere benzer şekilde çalışırlar, ancak hedef sıcaklığa dönmenin ve aşırı çıkmayı önlemenin en etkili yolunu hesaplamak için daha fazla değişken toplarlar. Ayrıca, sisteminizin davranışını öğrenmek ve gerektiğinde telafi etmek için bulanık mantığa sahiptirler. Otomatik ayarlama işlevini kullanarak kontrolörün döngü yapmasını ve sisteminiz için ideal PID değişkenlerini belirlemesini sağlayın. PID değişkenlerini manuel olarak da seçebilirsiniz. Bu kontrolörler, kritik proses uygulamalarında son derece hassas bir termokupl veya RTD probu (her ikisi de dahil değildir) ile sıcaklığı okur. Otomatik olarak sıfırlandıkları için, sıcaklık dalgalandıkça kapanır ve tekrar açılırlar. Hepsi DIN kesimli gösterge panellerine sığar. Tuş takımını kullanarak çalıştırma noktasını, sıfırlama noktasını ve diğer ayarları yapın.
Hepsi Amerikan, Kanada ve Avrupa güvenlik standartlarını karşılar.
Mekanik Röle Çıkışı—Mekanik röle çıkışları devreleri doğrudan çalıştırır. Hepsi tek kutuplu, tek atımlı (SPST) rölelerdir ve bir devreyi kapalı durumdan açık duruma (normalde açık) geçirir.
Alarm için — Alarm çıkışları, basit cihazları çalıştıracak şekilde de yapılandırılabilir.
