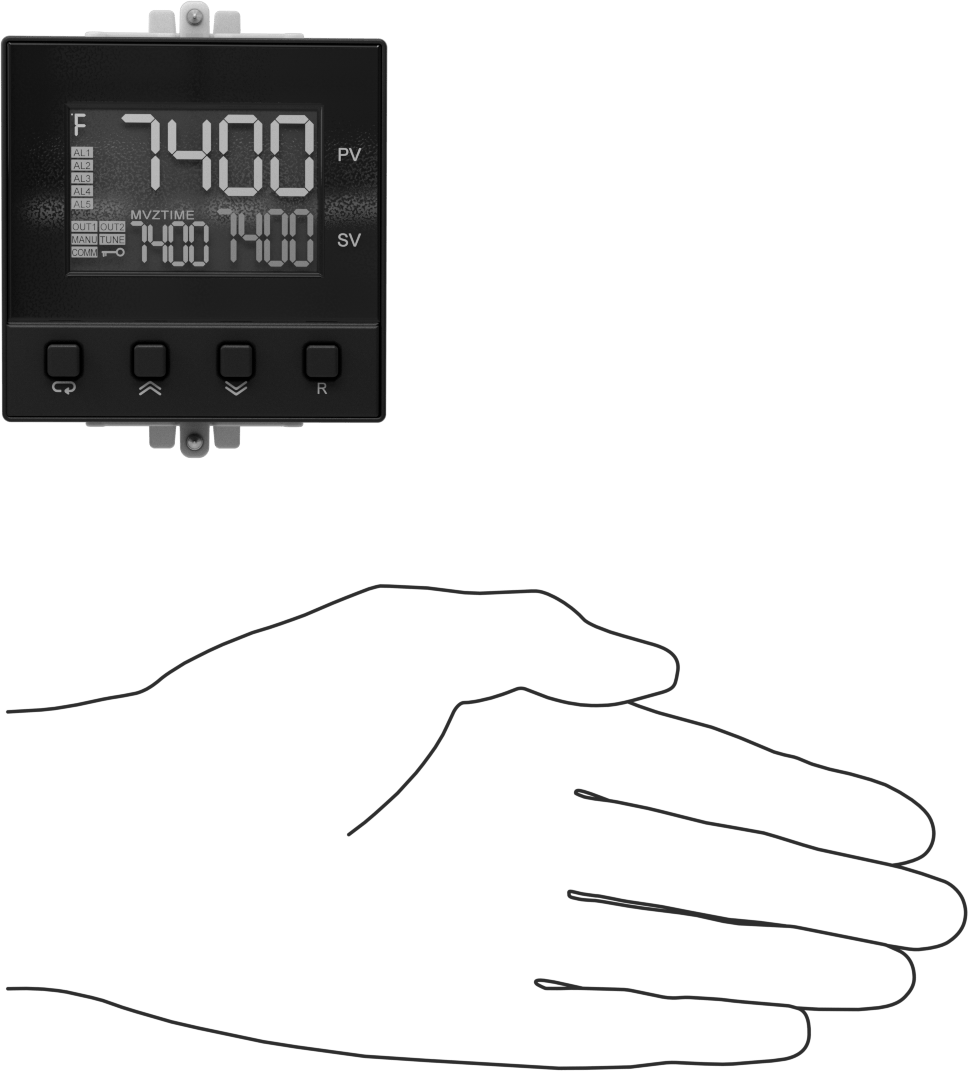

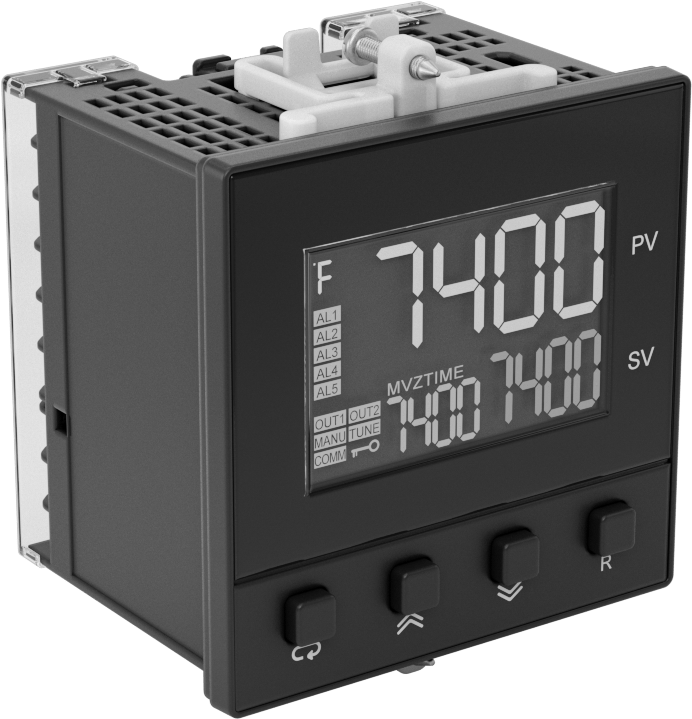

Otomatik Ayarlı Sıcaklık Kontrol Cihazı
1 adet Mekanik Röle Çıkışı ile, 3/16 DIN
| Kontrol Cihazı Çıkış Türü | Mekanik Röle |
| DIN Panel Kesim Boyutu için | 3/16 |
| Panel Açıklığı İçin | |
| Yükseklik | 2 11/16"6.83 cm |
| Genişlik | 2 11/16"6.83 cm |
| Yığın Yönü için | B, E, J, K, L, N, R, S, T |
| Toplam Çıkış Sayısı | 1 |
| Çıkış Türü | Isıtma—1 Mekanik Röle |
| Mekanik Röle | |
| Anahtar Tanımı | SPST-NO |
| Gerilimde Maksimum Anahtarlama Akımı | 2 amp @ 240V AC |
| Çıkış Gerilimi | 240V AC |
| Anahtar Başlangıç Konumu | 1 Kapalı |
| Prob tipi için | Termokupl, RTD |
| Sıfırlama Türü | Otomatik |
| Giriş Gerilimi Aralığı | 90V AC ila 250V AC |
| Yükseklik | 2 27/32"7.22 cm |
| Genişlik | 2 27/32"7.22 cm |
| Derinlik | 2 3/8"6.03 cm |
| Muhafaza Derecesi | IP20, IP50 |
| Çalıştırma Noktası Ayarlanabilirliği | Ayarlanabilir |
| Ayarlama Yöntemi | Tuş Takımı |
| Sertifikasyon | C-UL Listeli, CE İşareti, UL Listed |
| Kontrol Türü | Orantılı-İntegral-Türev |
| Rakam Yüksekliği | 5/16", 9/16"0.79 cm / 1.43 cm |
| Ekran Türü | LCD |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Elektrik Fazı | Tekli |
| Çevre | Tozlu |
| RTD Prob Direnci için | 100 ohm |
| Frekans | 60 Hz |
| Gövde Malzemesi | Plastik |
| Maksimum Çalışma Sıcaklığı | 49°C |
| Ölçü Birimi | Celsius, Fahrenheit |
| Montaj Konumu | Panel |
| Çalıştırma Noktası Sayısı | 1 |
| Çözünürlük | 0.1 |
| RTD Prob Bağlantısı | Vida Terminali |
| Sıcaklık Hassasiyeti | |
| RTD Prob | ±0.7° F ±0.4° C |
| J Tipi Prob | ±3.6° F ±2° C |
| K Tipi Prob | ±3.6° F ±2° C |
| T Tipi Prob | ±3.6° F ±2° C |
| Sıcaklık Aralığı | |
| RTD Prob | -345° F to 1,290° F -210° C to 700° C |
| J Tipi Prob | -180° F to 1,830° F -120° C to 1,000° C |
| K Tipi Prob | -325° F to 2,495° F -200° C to 1,370° C |
| T Tipi Prob | -415° F to 750° F -250° C to 400° C |
| Termokupl Prob Bağlantısı | Vida Terminali |
| UL Dosya Numarası | E244198 |

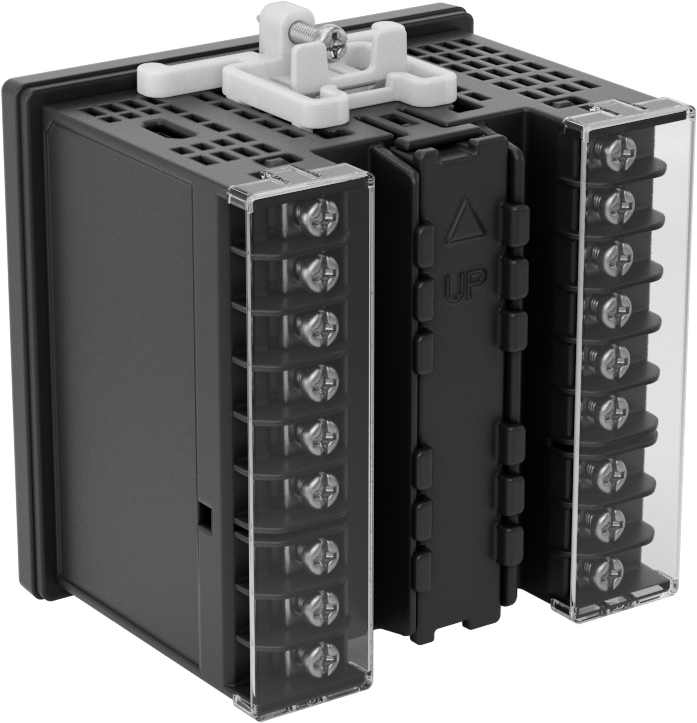

| Tel Bağlantısı | Vida Terminali |
| Menşe Ülke | Tayvan |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(a) |
| Schedule B Numarası | 853710.9060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Hızlı, öngörülemez veya karmaşık sıcaklık değişikliklerinin yaşandığı sistemler için ideal olan bu kontrolörler, oransal-integral-türev (PID) kontrol algoritmasını kullanarak ısıtma ekipmanını açıp kapatır ve ince ayarlamalar yaparak size en hassas ve istikrarlı sıcaklık kontrolünü sağlar. Oransal kontrolörlere benzer şekilde çalışırlar, ancak hedef sıcaklığa dönmenin ve aşırı çıkmayı önlemenin en etkili yolunu hesaplamak için daha fazla değişken toplarlar. Ayrıca, sisteminizin davranışını öğrenmek ve gerektiğinde telafi etmek için bulanık mantığa sahiptirler. Otomatik ayarlama işlevini kullanarak kontrolörün döngü yapmasını ve sisteminiz için ideal PID değişkenlerini belirlemesini sağlayın. PID değişkenlerini manuel olarak da seçebilirsiniz. Bu kontrolörler, kritik proses uygulamalarında son derece hassas bir termokupl veya RTD probu (her ikisi de dahil değildir) ile sıcaklığı okur. Otomatik olarak sıfırlandıkları için, sıcaklık dalgalandıkça kapanır ve tekrar açılırlar. Hepsi DIN kesimli gösterge panellerine sığar. Tuş takımını kullanarak çalıştırma noktasını, sıfırlama noktasını ve diğer ayarları yapın.
Hepsi Amerikan, Kanada ve Avrupa güvenlik standartlarını karşılar.
Mekanik Röle Çıkışı—Mekanik röle çıkışları devreleri doğrudan çalıştırır. Hepsi tek kutuplu, tek atımlı (SPST) rölelerdir ve bir devreyi kapalı durumdan açık duruma (normalde açık) geçirir.
IP20 Muhafaza Sınıfı — IP20 sınıfı kontrolörler, parmak büyüklüğündeki nesnelerin elektrik akımı bulunan devreye temas etmesini önler. IP50 sınıfı kontrolörler toza karşı koruma sağlar.
IP50 Muhafaza Sınıfı — IP20 sınıfı kontrolörler, parmak büyüklüğündeki nesnelerin canlı devreye temas etmesini engeller. IP50 sınıfı kontrolörler toza karşı koruma sağlar.
