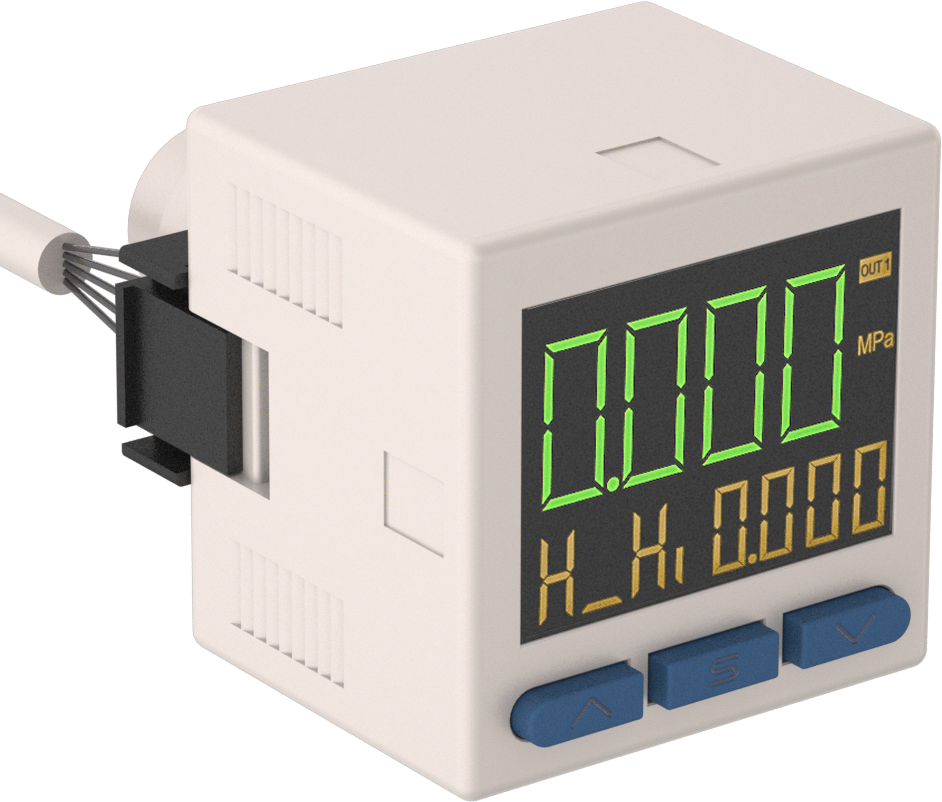

Basınçlı Hava için Vakum Transmitteri
1/4" (0.64 cm) Dış Çaplı Push-to-Connect Tüp Bağlantısı, 4-20 mA Çıkış
| Tel Bağlantısı | Tel Uçları |
| Boru Dış Çapı için | 1/4"0.64 cm |
| Bağlantı Elemanı Bağlantısı | Tak ve Bağlan |
| Bağlanır | Boru |
| Analog Verici Çıkışı | |
| Sinyal Türü | Analog |
| Çıkış Türü | Verici |
| Sinyal | 4 mA ila 20 mA |
| Adet | 1 |
| Akım | 4 mA ila 20 mA |
| Dijital Anahtar Çıkışı | |
| Sinyal Türü | Dijital |
| Çıkış Türü | Anahtar |
| Sinyal Çıkışı | PNP |
| Adet | 2 |
| Anahtar Başlangıç Konumu | 1 Kapalı |
| Vakum Aralığı | 0 in. Hg ila 30 in. Hg |
| Maksimum Sürekli Basınç | 15 psi1.0 bar |
| Maksimum Kısa Süreli Basınç | 72 psi5.0 bar |
| Basınç Ayar Noktası | 0 in. Hg ila 30 in. Hg |
| Giriş Gerilimi | 12V DC ila 24V DC |
| Yükseklik | 1 3/16"3.02 cm |
| Genişlik | 1 3/16"3.02 cm |
| Muhafaza Derecesi | IP40 |
| Sertifikasyon | UL Onaylı Bileşen, C-UL Onaylı Bileşen, CSA Certified, CE İşareti |
| Hassasiyet | ±0,2% |
| Ayarlama Yöntemi | Düğme |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | Ayarlanabilir |
| Devre Koruması | Ters Polarite, Kısa Devre |
| Bağlantı Malzemesi | Nikel Kaplı Pirinç |
| CSA Dosya Numarası | 067055_0_000 |
| Ekran Türü | Dijital |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |

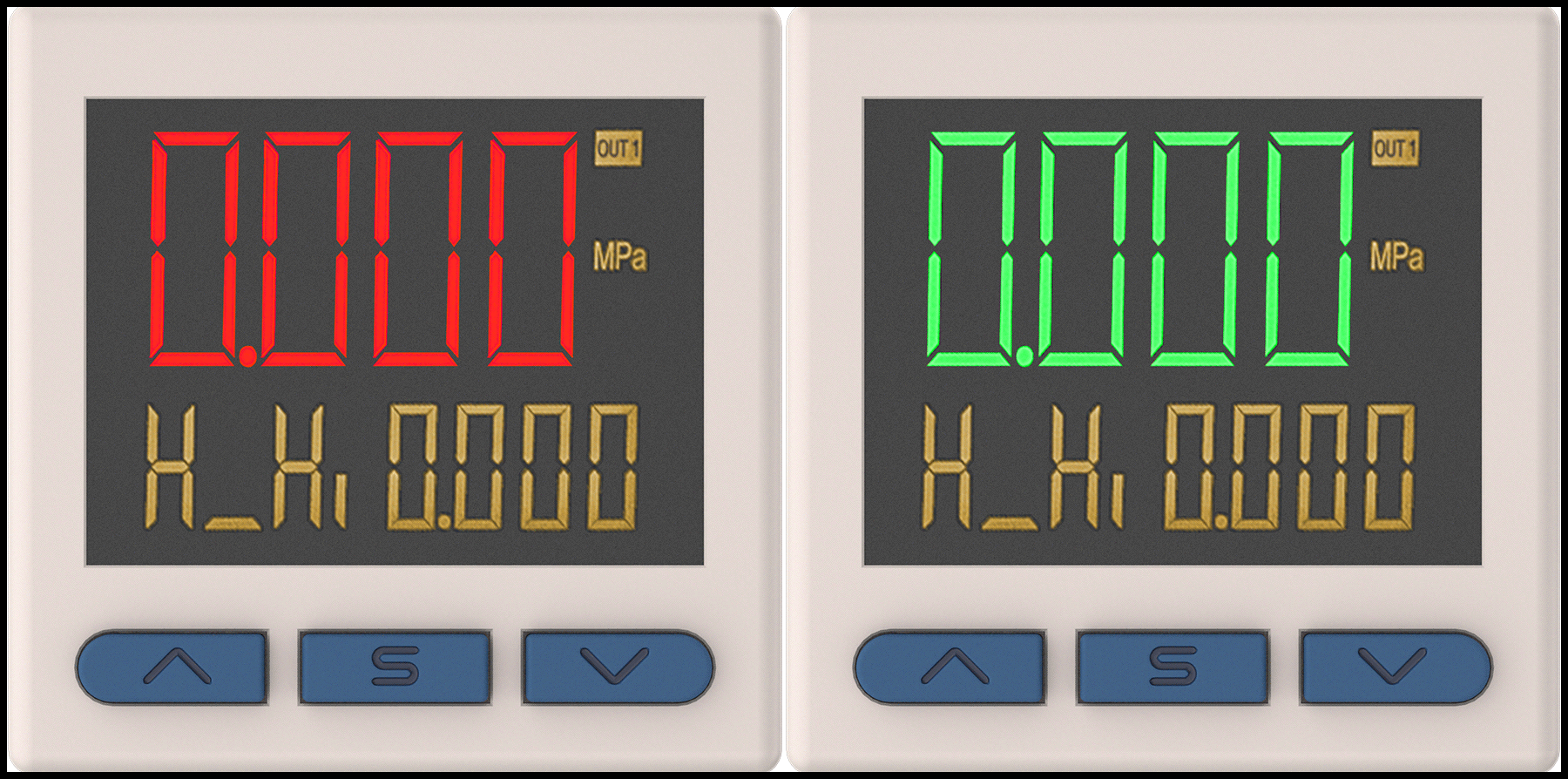

| Özellikler | Programlanabilir Kırmızı/Yeşil Ekran |
| Montaj Braketi Tipi için | Kare Panel Montajı |
| Tel Sayısı İçin | 2 |
| Birlikte Kullanım | Hava, Argon, Azot |
| Gövde Malzemesi | Polibütilen |
| Ölçü Birimi | Bar, Cıva İnç, Santimetre Kare Başına Kilogram, Kilopaskal, Megapaskal, Merkür Milimetresi, İnç Kare Başına Pound |
| Ölçüler | Vakum |
| Tel Çıkış Sayısı | 5 |
| Göreceli Vakum Derecesi | Standart |
| Tepki Süresi | 1.5 ms |
| Ayar Noktası Ayarlanabilirliği | Ayarlanabilir |
| Anahtarlama | |
| Akım | 35 mA |
| Gerilim | 24V DC |
| Sıcaklık | 25° F ila 120° F |
| Toplam Çıkış Sayısı | 3 |
| UL Dosya Numarası | E216656 |
| Tel Ucu Uzunluğu | 78"1.98 m |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c), 7(a), 7(c)-I |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Basınçlı hava ve gaz sistemleri için tasarlanan bu vericiler, vakumu uzaktan izler. Dönüştürücüler olarak da bilinen bu cihazlar, vakumu uzaktan ekranlar ve motor hız kontrolleri gibi alıcı cihazlar tarafından yorumlanabilen bir elektrik sinyaline dönüştürür. Ayrıca, ayarlanan vakuma ulaşıldığında otomatik kontrolleri veya alarmları etkinleştirmek için programlanabilir mantık denetleyicisine (PLC) bağlayabileceğiniz iki adet dijital PNP anahtar çıkışı da bulunur. Ayarları değiştirin ve okumaları dijital ekranda görüntüleyin.
Alıcı cihazınızın vericiden gelen sinyali yorumlayabilmesi için, cihazı vericinin vakum aralığına ve çıkış sinyaline göre kalibre etmeniz gerekecektir. Vakum azaldıkça, vericiden gelen çıkış sinyali artacaktır. Vericiler, yalnızca nominal vakum aralığı içinde doğru okumalar sağlar.
4 mA – 20 mA Çıkış Sinyali — 4 – 20 mA çıkış sinyaline sahip vericiler, iki kabloyla bağlanır. Aynı kablo, alıcıya sinyal göndermek ve vericiye güç sağlamak için kullanılır. Sinyal, uzun mesafelerde kaybolmaz ve diğer cihazlardan gelen elektriksel parazitlerden etkilenmez.
Sertifikasyon — UL ve C-UL onaylı bileşenler, CSA sertifikalı ve CE işaretli olup, Amerikan, Kanada ve Avrupa güvenlik standartlarını karşılar.
