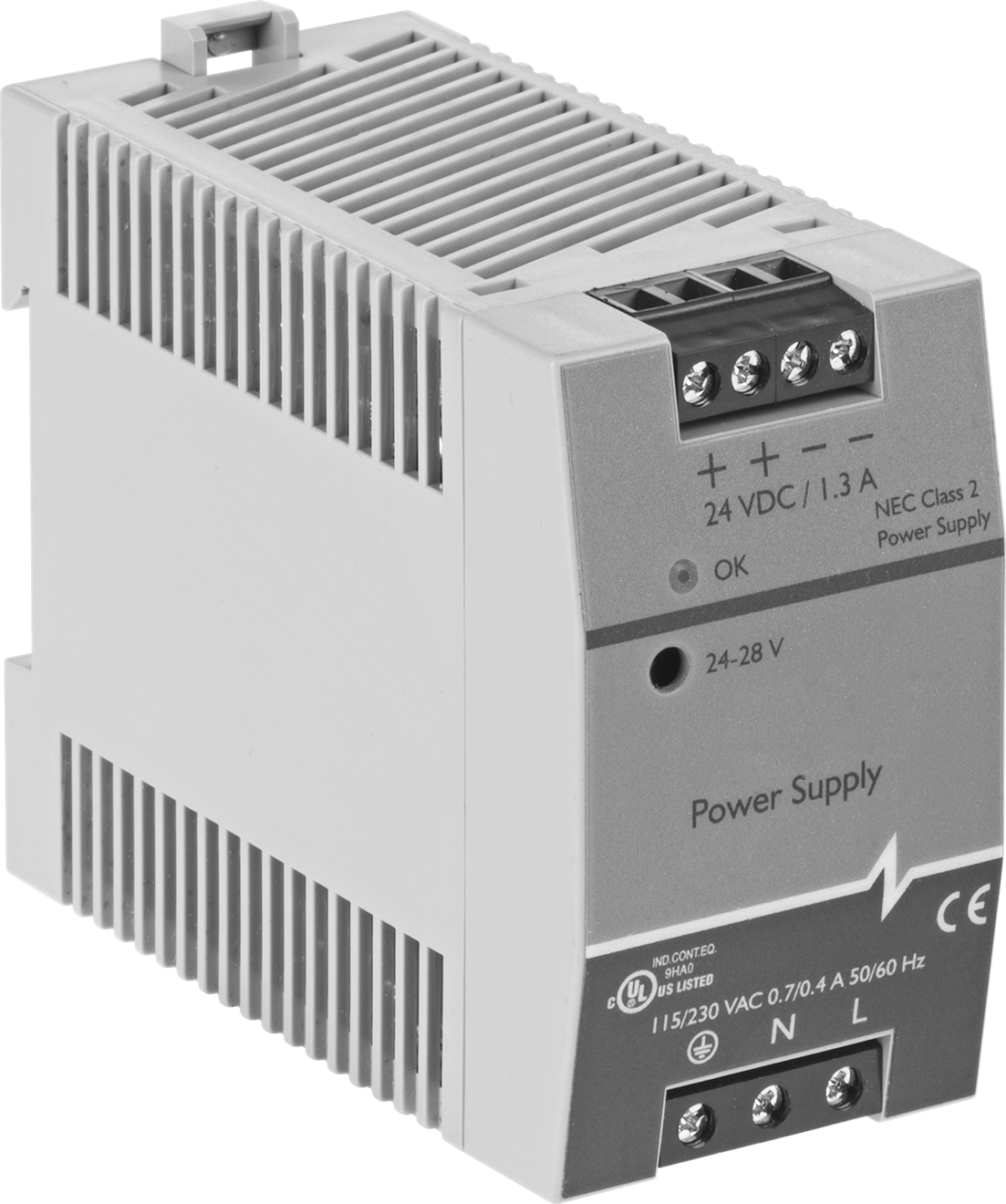

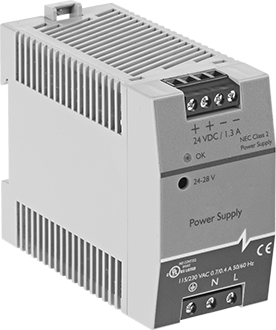

Kompakt Motor Çalıştırma DIN Raylı Güç Kaynağı
24V DC, 1.3A
| Elektrik Fazı | Tekli |
| Giriş | |
| Gerilim | 100V AC ila 240V AC |
| Gerilimde Akım | 0.7 amp @ 115V AC, 0.4 amp @ 230V AC |
| Frekans | 50 Hz, 60 Hz |
| Bağlantı Tipi | Sabit Kablolama |
| Elektrik Bağlantısı | |
| Giriş | Vidalı Kelepçe Terminali |
| Çıkış | Vidalı Kelepçe Terminali |
| Çıkış | |
| Güç Bağlantılarının Sayısı | 2 |
| Gerilim | 24V DC |
| Gerilim Ayar Aralığı | 22.5V DC ila 28.5V DC |
| Akım | 1.3 amp |
| Tepe Akım | 1.82 amp |
| Tepe Akım Süresi | 2 sec. |
| Maksimum Gürültü Tepe-Tepe Değeri | 50 mV DC |
| Güç | 30 W |
| Bağlantı Tipi | Sabit Kablolama |
| Gerilimde Verimlilik | 83% @ 230V AC |
| Yükseklik | 2.95"7.49 cm |
| Genişlik | 1.77"4.50 cm |
| Derinlik | 3.58"9.09 cm |
| Uygulama | Motor Çalıştırma |
| Sertifikasyon | UL Listed C-UL Listed C-UL Recognized Component CE Marked UL Recognized Component |
| Devre Kablolama Türü | Paralel, Tekli |
| Elektrik Koruma Türü | Aşırı Akım, Aşırı Yük, Aşırı Gerilim |
| Muhafaza Derecesi | IP20 |
| Çevre | Tehlikeli |
| DIN Rayı için | |
| Anma Ölçüsü | 3 |
| Yükseklik | 35 mm |
| Ekstra düşük gerilim devre tipi için | SELV |
| Tehlikeli Ortam Koruma Tipi | Korunmalı Kıvılcım |
| Tehlikeli Ortam Sınıfı | Ex nC IIC T3; NEC Sınıf I Bölüm 2 Grup A, B, C, D; NEC Bölge 2 Gruplar IIC, IIB, IIA; AEx nC IIC T3 |
| Gövde | |
| Renk | Gri |
| Malzeme | Plastik |
| Düşük Gerilim Çıkış Koruması | NEC Sınıf 2 |
| Maksimum Başlangıç Akımı @ Gerilim | 35 amp @ 230V AC |
| Montaj Konumu | DIN Rail |
| Gerilimde Güç Katsayısı | Derecelendirilmemiştir |
| Sıcaklık | 15° F ila 140° F |
| Gerilim Regülatörü Tipi | Anahtarlama |
| Menşe Ülke | Tayvan |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 850440.9510 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Küçük ve dar muhafazalara sığacak şekilde tasarlanan bu kompakt güç kaynakları, AC voltajını DC voltajına dönüştürmek için DIN raylarına monte edilir. Boyutlarına rağmen, motorları, solenoid valfleri ve yüksek başlangıç akımı gerektiren diğer cihazları çalıştırmak üzere tasarlanmıştır. Bunu yapmak için, gücü kısa süreliğine maksimum çıkış akımının üzerine çıkarırlar. Bu, sadece ara sıra ortaya çıkan talep artışlarını karşılamak için aşırı büyük bir güç kaynağı kullanmanıza gerek olmadığı anlamına gelir.
Tüm bu güç kaynakları anahtarlama regülasyonu kullanır; bu, giriş gücünüzdeki dalgalanmalara ve sisteminizin çektiği güce rağmen belirtilen voltajı ürettikleri ve aşırı ısınmayacakları anlamına gelir.
Maksimum voltaj, akım veya yük değerlerini aşarsanız, bu güç kaynakları hem güç kaynağını hem de bağlı ekipmanı korumak için kapanır. Ayrıca, SELV (ayrılmış ekstra düşük voltaj) devresinde kullanım için voltaj gereksinimlerini de karşılarlar.
IP20 sınıfına sahip bu güç kaynakları, parmaklarınızın iç bileşenlere temas etmesini ve kazara elektrik çarpmasına maruz kalmanızı önler. UL ve C-UL sertifikalı ve CE işaretli oldukları için, sıkı güvenlik standartlarını karşıladıklarını bilirsiniz. Sınıf I, Bölüm 2, Gruplar A, B, C ve D çevre derecelendirmelerine sahip olan tüm ürünler, normalde tehlikeli olmayan ancak nadiren yanıcı gaz konsantrasyonlarının meydana gelebileceği ortamlarda kullanım için güvenlidir.
Maksimum Çıkış Gürültüsü Tepe-Tepe — Maksimum çıkış gürültüsü, dalgalanma gürültüsü olarak da bilinir. Değer ne kadar düşükse, güç kaynağının yarattığı parazit o kadar azdır. Çoğu uygulama için 100 mVpp'nin üzerindeki bir değer sorun teşkil etmez. Ancak, ses ekipmanları ve yüksek hassasiyetli ölçüm ve test ekipmanları gibi son derece hassas elektronik cihazlara güç sağlamak için kullanırken, yaklaşık 5 mVpp veya daha az bir çıkış gürültüsü istersiniz.
Gerilim Verimliliği — Verimlilik, bir güç kaynağının ana elektrik şebekesinden çektiği AC gücü DC güce dönüştürmedeki başarısını ifade eder. Yüksek verimli güç kaynaklarının çalıştırma maliyeti daha düşüktür ve daha az ısı üretirler; bu da elektrik dolabınızda daha düşük sıcaklıklar anlamına gelir.
