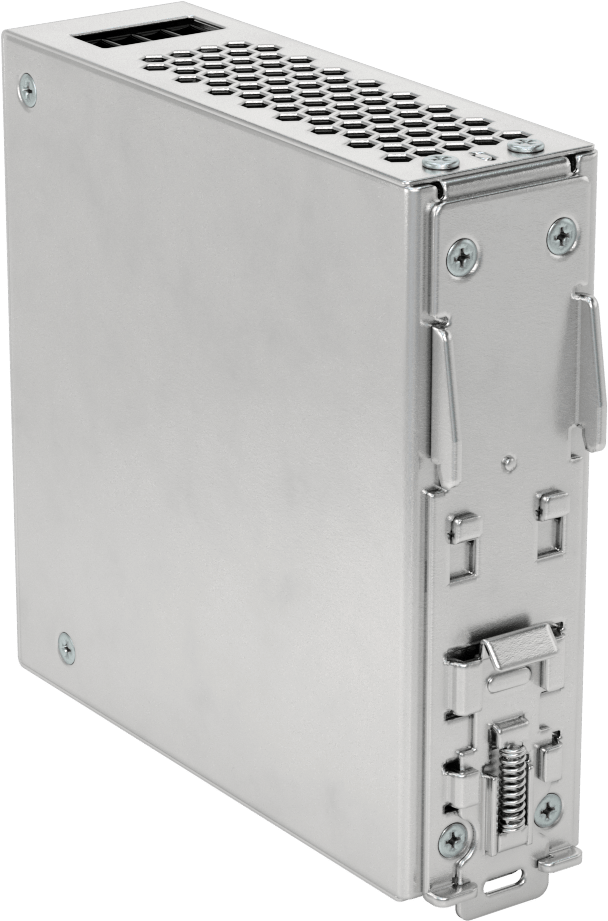

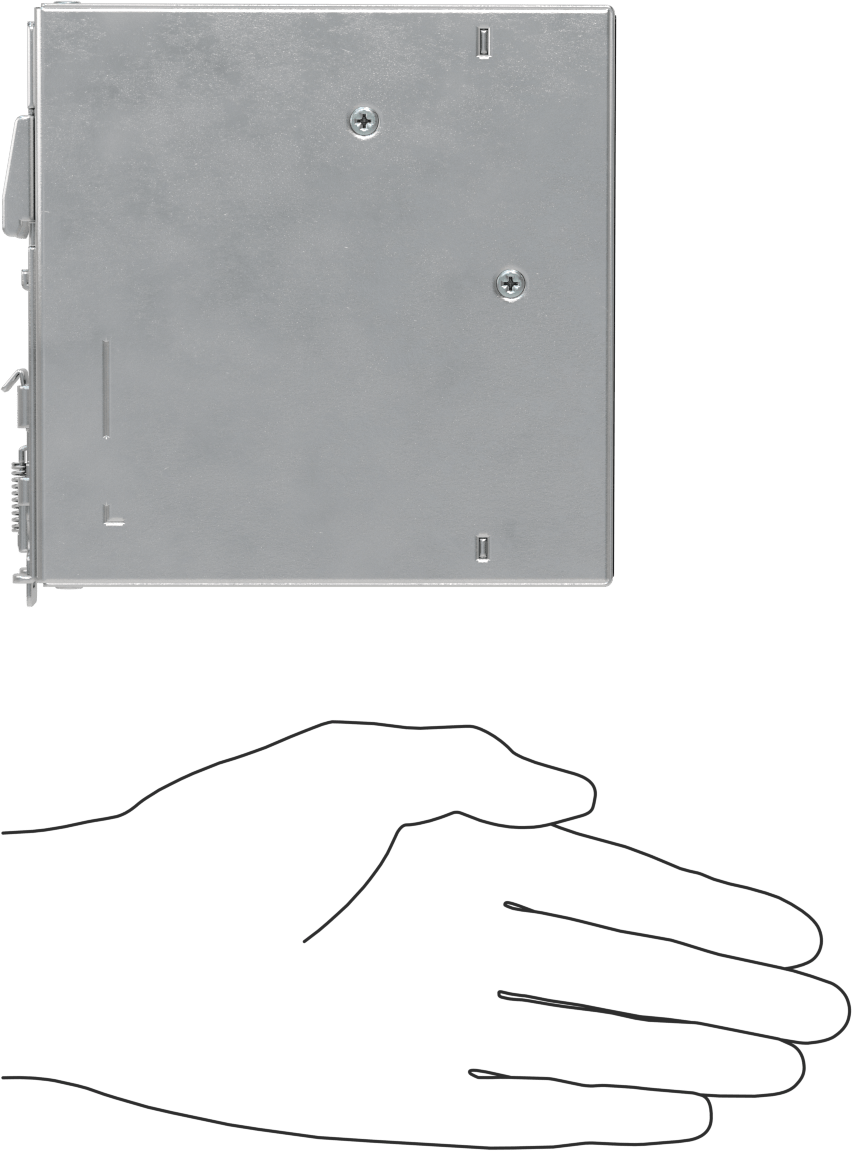

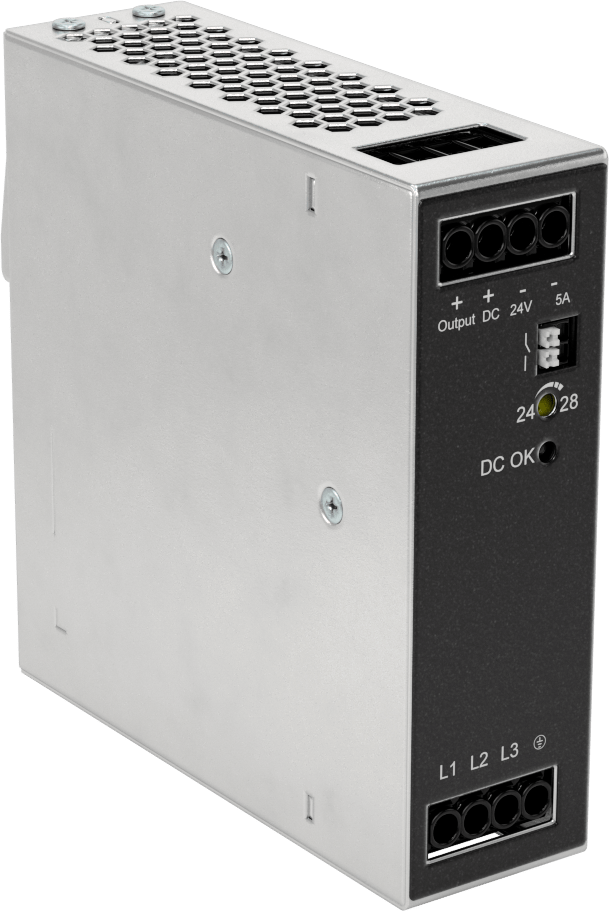

Motor Çalıştırmalı DIN Rayına Monte Güç Kaynağı, Üç Fazlı
24V DC, 5A
| Elektrik Fazı | Üç |
| Giriş | |
| Gerilim | 320V AC ila 575V AC |
| Gerilimde Akım | 0.5 amp @ 400V AC, 0.4 amp @ 500V AC |
| Frekans | 50 Hz, 60 Hz |
| Bağlantı Tipi | Sabit Kablolama |
| Elektrik Bağlantısı | |
| Giriş | Vidalı Kelepçe Terminali |
| Çıkış | Vidalı Kelepçe Terminali |
| Çıkış | |
| Güç Bağlantılarının Sayısı | 2 |
| Gerilim | 24V DC |
| Gerilim Ayar Aralığı | 24V DC ila 28V DC |
| Akım | 5 amp |
| Maksimum Gürültü Tepe-Tepe Değeri | 150 mV DC |
| Güç | 120 W |
| Bağlantı Tipi | Sabit Kablolama |
| Gerilimde Güç Katsayısı | Derecelendirilmemiştir |
| Gerilimde Verimlilik | 87.5% @ 400V AC 87.5% @ 500V AC |
| Ekstra düşük gerilim devre tipi için | SELV |
| Muhafaza Derecesi | IP20 |
| Uygulama | Motor Çalıştırma |
| Sertifikasyon | C-UL Recognized Component SIQ Type Approved UKCA Marked UL Recognized Component |
| Devre Kablolama Türü | Seri, Tekli |
| Derinlik | 4.93"12.52 cm |
| Elektrik Koruma Türü | Aşırı Sıcaklık, Aşırı Akım, Aşırı Yük, Aşırı Gerilim |
| DIN Rayı için | |
| Anma Ölçüsü | 3 |
| Yükseklik | 35 mm |
| Yükseklik | 4.788"12.16 cm |
| Gövde Malzemesi | Alüminyum |
| Maksimum Başlangıç Akımı @ Gerilim | 20 amp @ 400V AC, 25 amp @ 500V AC |
| Montaj Konumu | DIN Rail |
| Sıcaklık | -40° F ila 158° F |
| Gerilim Regülatörü Tipi | Anahtarlama |
| Genişlik | 1.5"3.81 cm |
| Menşe Ülke | Çin, Hindistan |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c), 7(a), 7(c)-I |
| Schedule B Numarası | 850440.9520 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
AC voltajını, DC motorları, solenoid valfleri, şarj kondansatörlerini ve yüksek başlangıç akımı gerektiren diğer cihazları çalıştırmak için dönüştürün. Bu güç kaynakları DIN raylarına monte edilir ve gücü maksimum çıkışlarının üzerine kısa süreliğine yükseltebilir. Bu, sadece talep artışlarını karşılamak için aşırı büyük bir güç kaynağı kullanmanıza gerek olmadığı anlamına gelir. Bir dizi standart özelliğe sahip olan bu ürünler, istikrarlı bir elektrik kaynağına sahip temiz ve kontrollü ortamlarda motorlara güç sağlamak için uygun maliyetli bir yoldur. Zorlu endüstriyel ortamlar için önerilmez.
Bu güç kaynaklarının tümü anahtarlamalı regülasyon kullanır; bu, giriş gücündeki dalgalanmalara ve sisteminizin çektiği güce rağmen belirtilen voltajı sağladıkları ve aşırı ısınmayacakları anlamına gelir. Bazıları ayrıca SEMI F47 uyumludur; bu, giriş voltajı düştüğünde çıkış voltajını koruma standartlarını karşıladıkları anlamına gelir. Bu, genellikle voltaj düşüşüne karşı bağışıklık olarak bilinir.
Maksimum voltaj, akım veya yük değerlerini aşarsanız, bu güç kaynakları hem güç kaynağını hem de bağlı ekipmanı korumak için kapanır. Bazıları ayrıca SELV (ayrılmış ekstra düşük voltaj) devresinde kullanım için voltaj gereksinimlerini de karşılar.
UL listeleme, CE işareti ve TUV sertifikası gibi çeşitli ulusal ve uluslararası sertifikalara sahip olan bu güç kaynakları, sıkı güvenlik standartlarını karşılamaktadır. Bazıları, DNV-GL tarafından sınıflandırılan deniz araçları için ek standartları da karşılar. IP20 derecesine sahip güç kaynakları, parmaklarınızın iç bileşenlere temas etmesini ve kazara elektrik çarpmasına maruz kalmanızı önler.
Maksimum Çıkış Gürültüsü Tepe-Tepe — Maksimum çıkış gürültüsü, dalgalanma gürültüsü olarak da bilinir. Değer ne kadar düşükse, güç kaynağının yarattığı parazit o kadar azdır. Çoğu uygulama için 100 mVpp'nin üzerindeki bir değer sorun teşkil etmez. Ancak, ses ekipmanları ve yüksek hassasiyetli ölçüm ve test ekipmanları gibi son derece hassas elektronik cihazlara güç sağlamak için kullanırken, yaklaşık 5 mVpp veya daha az bir çıkış gürültüsü istersiniz.
Gerilimde Güç Faktörü—Güç faktörü, bir güç kaynağının ana elektrik şebekesinden AC gücü ne kadar verimli çektiğini gösterir. Güç faktörü ne kadar yüksekse (maksimum 1'e kadar), işletme maliyetiniz o kadar düşük olur.
Gerilim Verimliliği — Verimlilik, bir güç kaynağının ana elektrik şebekesinden çektiği AC gücü DC güce dönüştürmedeki başarısını ifade eder. Yüksek verimli güç kaynaklarının çalıştırma maliyeti daha düşüktür ve daha az ısı üretirler; bu da elektrik dolabınızda daha düşük sıcaklıklar anlamına gelir.
