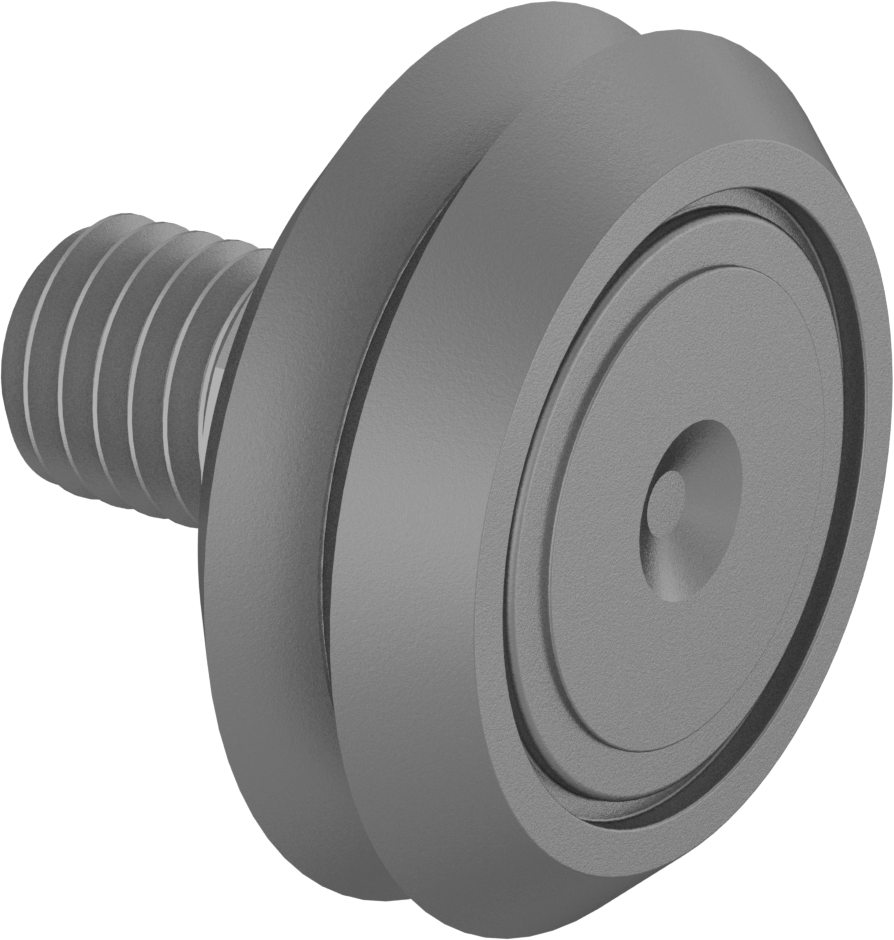

Dişli V-Oluklu Ray Makarası, Çelik
31 mm Makara Çapı
| Tahrik Stili | Dış Altıgen |
| Tahrik Konumu | Omuz |
| Silindir Malzemesi | Çelik |
| Silindir Profili | V |
| Conta ile | Hayır |
| Rulo | |
| Çap | 31 mm |
| Genişlik | 11 mm |
| Saplama | |
| Çap | 10 mm |
| Uzunluk | 11 mm |
| Dişler | |
| Boyut | M10 × 1.5 mm |
| Uzunluk | 11 mm |
| Omuz Uzunluğu | 4 mm |
| Altıgen Omuz Genişliği | 14 mm |
| Yiv | |
| Genişlik | 5 mm |
| Derinlik | 3 mm |
| Maksimum Dönüş Hızı | 620 rpm |
| Yük Kapasitesi | |
| Statik Radyal | 16 lb. |
| Dinamik Radyal | 16 lb. |
| Statik İtme | 9 lb. |
| Dinamik İtme | 9 lb. |
| Maksimum Sıcaklık | 118°C |
| Rulman Tipi | Bilye |
| Özellikler | Plastik Kalıp, Ekranlı |
| Yük Yönü için | Kombine Radyal ve Eksenel, Radyal, İtme |
| Kılavuz Makara Tipi | Ray |
| Yağlayıcı | Kluberplex BEM 34-132 |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Silindir Montaj Tipi | Dişli Saplama |
| Saplama Malzemesi | Çelik |
| Ray Makarası Tipi | V-Yiv |
| Menşe Ülke | İsviçre |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848210.5028 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Saplamayı doğrudan bir bileşene vidalayın veya delikten geçirme montajı için bir somunla sabitleyin. Makaralar, V-Oluklu Ray Makaraları için Açılı Raylarla birlikte kullanılmak üzere tasarlanmıştır. Radyal ve itme (üst ve yan) yüklerini taşır ve kirli ortamlarda iyi çalışır çünkü kalıntılar açılı raydan düşer. Kam takipçileri olarak da bilinen ray makaraları, yönlendirme ve konumlandırma işleri sırasında yükleri destekler. Tüm makaralar kalıcı olarak yağlanmıştır.
Plastik Kaplama — Plastik kaplamalı makaralar, diğer makaralara göre daha az gürültü çıkarır ve aşındırıcı ortamlar için uygundur. Ancak, benzer boyutlardaki diğer makaralara göre daha düşük yük kapasitesine sahiptirler ve diğer paslanmaz çelik makaralara göre korozyona karşı daha az dayanıklıdırlar.
