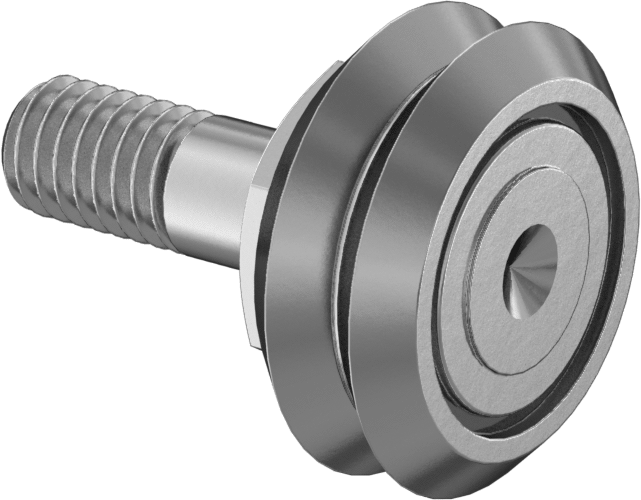

Dişli V-Oluklu Ray Makarası, Conta
440C Paslanmaz Çelik, 20 mm Silindir Çapı, 5000 rpm
| Tahrik Stili | Dış Altıgen |
| Tahrik Konumu | Omuz |
| Silindir Malzemesi | 440C Paslanmaz Çelik |
| Silindir Profili | V |
| Conta ile | Evet |
| Rulo | |
| Çap | 20 mm |
| Genişlik | 8 mm |
| Saplama | |
| Çap | 6 mm |
| Uzunluk | 15 mm |
| Dişler | |
| Boyut | M6 × 1 mm |
| Uzunluk | 9 mm |
| Omuz Uzunluğu | 2.1 mm |
| Altıgen Omuz Genişliği | 12 mm |
| Yiv | |
| Genişlik | 4 mm |
| Derinlik | 2 mm |
| Maksimum Dönüş Hızı | 5,000 rpm |
| Yük Kapasitesi | |
| Statik Radyal | 220 lb. |
| Dinamik Radyal | 220 lb. |
| Statik İtme | 45 lb. |
| Dinamik İtme | 40 lb. |
| Maksimum Sıcaklık | 260°C |
| Rulman Tipi | Bilye |
| İçerir | Montaj Donanımı |
| Yük Yönü için | Kombine Radyal ve Eksenel, Radyal, İtme |
| Kılavuz Makara Tipi | Ray |
| Yağlayıcı | Krytox GPL 227 |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Silindir Montaj Tipi | Dişli Saplama |
| Saplama Malzemesi | 416 Paslanmaz Çelik |
| Ray Makarası Tipi | V-Yiv |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848210.5028 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Saplamayı doğrudan bir bileşene vidalayın veya delikten geçirme montajı için bir somunla sabitleyin. Makaralar, V-Oluklu Ray Makaraları için Açılı Raylarla birlikte kullanılmak üzere tasarlanmıştır. Radyal ve itme (üst ve yan) yüklerini taşır ve kirli ortamlarda iyi çalışır çünkü kalıntılar açılı raydan düşer. Kam takipçileri olarak da bilinen ray makaraları, yönlendirme ve konumlandırma işleri sırasında yükleri destekler. Tüm makaralar kalıcı olarak yağlanmıştır.
440C Paslanmaz Çelik Makaralar—440C paslanmaz çelik makaralar, çelik makaralara göre daha iyi korozyon direnci sunar.
Conta ile — Contalı makaralar, korumalı makaralardan daha iyi toz ve diğer kirleticileri engeller, ancak daha fazla ısı tutar. Contaları ayrıca yağlayıcının tutulmasına da yardımcı olur.
