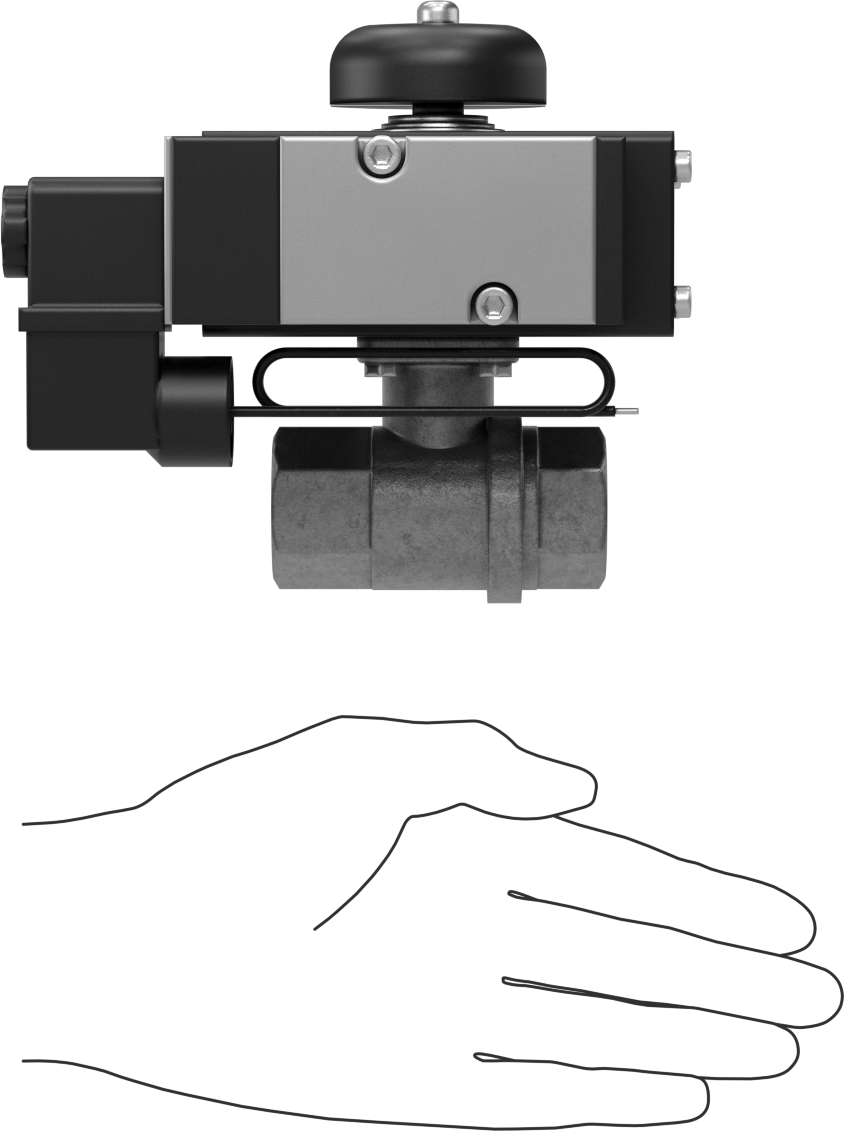

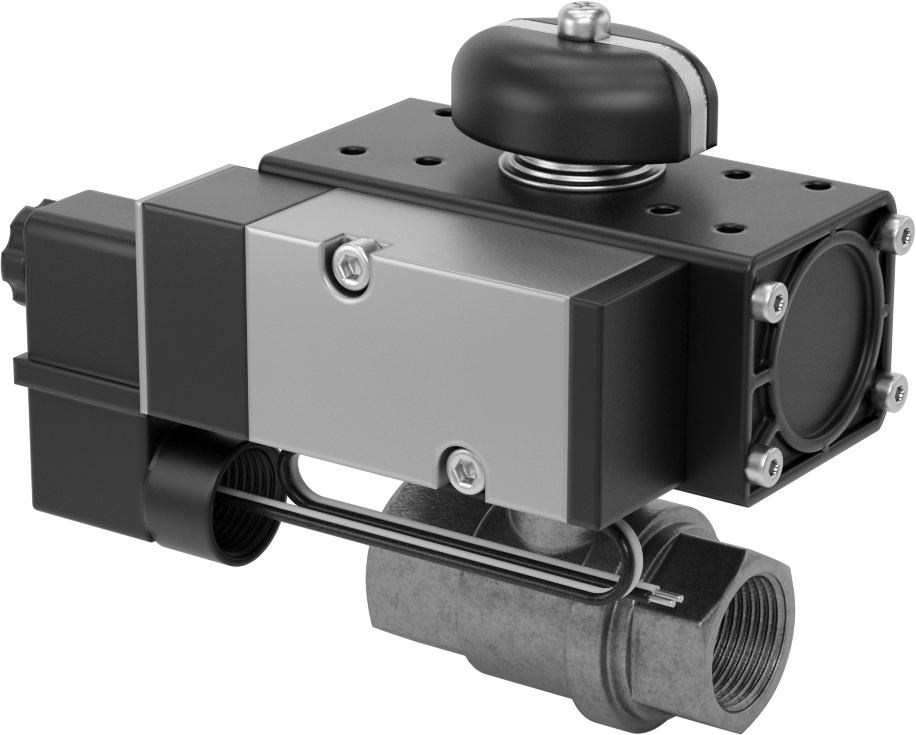

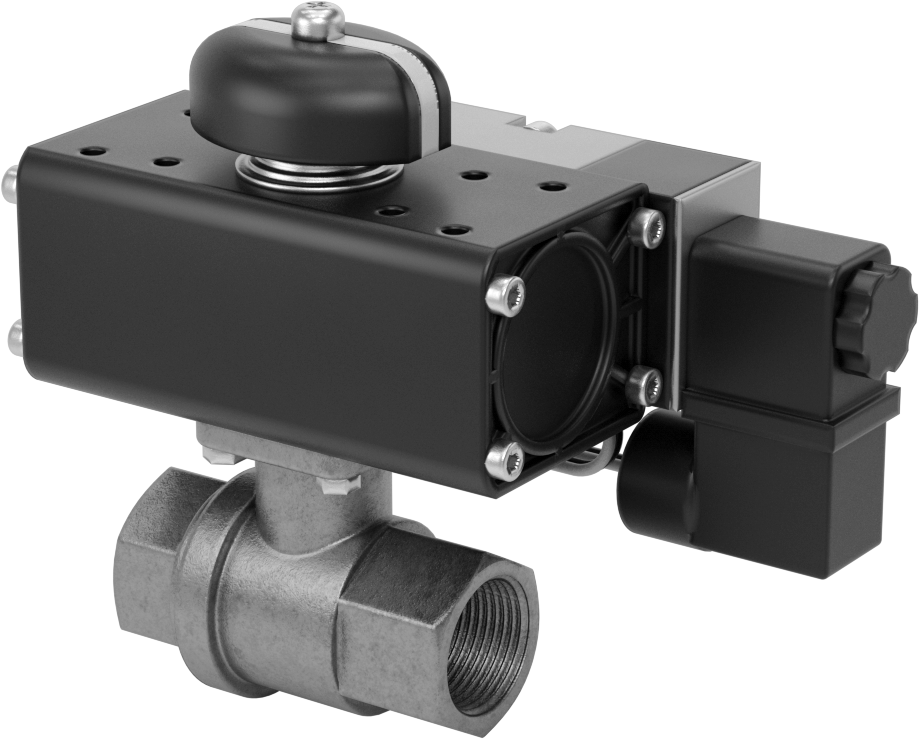

Yüksek Akışlı, Hava Tahrikli NEMA 4 Pirinç Gövde Valfi, Tel Uç Bağlantısı, Çift Etkili
3/4 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava ile Kapanan, Hava ile Açılan |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Argon, Helyum, Neon, Xenon, Kripton |
| Bağlantı Noktası Türü | Dolu |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 3/41.90 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 30 |
| Maksimum Basınç | 600 psi @ 100° F |
| Maksimum Buhar Basıncı | Derecelendirilmemiştir |
| Basınç Düşüşü | Basınç Düşüşü Destekli |
| Gerekli Min. Basınç Düşüşü | 1 psi0.07 bar |
| Manuel Geçiş | Hayır |
| Çalıştırma Süresi | 1 sec. |
| Sıcaklık Aralığı | 0° ila 350° F |
| Aktüatör Sıcaklık Aralığı | 0° ila 130° F |
| Gerilim | 120V AC |
| Frekans | 60 Hz |
| Gövde Malzemesi | Pirinç |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | Floroelastomer Kauçuk |
| Koltuk Malzemesi | Grafit Dolgulu PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Alüminyum |
| Valf Uzunluğu | 2 15/16"7.46 cm |
| Vana Genişliği | 1 11/16"4.29 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 4 1/16"10.32 cm |
| Aktüatör Genişliği | 2"5.08 cm |
| Toplam | |
| Uzunluk | 4 1/16"10.32 cm |
| Yükseklik | 5 5/16"13.49 cm |
| Genişlik | 3"7.62 cm |
| Hava | |
| Bağlantı | 1/4 NPT Dişi |
| Basınç Aralığı | 80 ila 120 psi |
| Montaj Yönü | Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Evet |
| Yığın Yönü için | Evet |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Ucu Uzunluğu | 12"30.48 cm |
| Çevre Derecelendirmesi | IP66, NEMA 4 |
| Karşılanan Teknik Özellikler | CE İşareti |
| Pilot Valf Dahil | Evet |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Dizel Yakıt, Benzin, Helyum, Gazyağı, Kripton, Neon, Azot, Yağ, Sabun Çözeltileri, Su, Xenon |
| Orta | Bütan, Karbondioksit, Etanol, Etilen Glikol, İzopropil Alkol, Mineral Solvent, Doğal Gaz, Oksijen, Propan, Tuzlu Su, Toluen, Ksilen |
| Yetersiz | Aseton, Amonyak, Sitrik Asit, Hidroklorik Asit, Metanol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit, Buhar, Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İtalya |
| Schedule B | 848180.9040 |
| ECCN | EAR99 |
| İlgili Ürün | Yedek Vana Gövdesi |
Aktüatörlü küresel vanalar olarak da bilinen bu vanalar, diğer hava tahrikli vanalara göre daha yüksek akış hızları sağlar. Sıkıştırılmış hava ile çalışır ve motor tahrikli vanalara göre akışı daha hızlı bir şekilde otomatik olarak başlatır ve durdurur. Aktüatöre giden havayı, ürünle birlikte verilen elektrikli pilot vana veya manuel açma/kapama vanası (ürünle birlikte verilmez) kullanarak kontrol etmeniz gerekir.
Çift etkili aktüatörler, vanayı açmak ve kapatmak için hava basıncına ihtiyaç duyar. Bir kez çalıştırıldığında, bu vanalar hava basıncı uygulanana kadar çalışır durumda kalır, bu nedenle bir vana başlangıç konumuna sahip değildirler.
Nikel kaplı pirinç vanalar, sade pirinç vanalara göre korozyona karşı daha dayanıklıdır. Basınç düşüşü destekli vanaların çalışması için giriş ve çıkış arasında minimum bir basınç düşüşü gerekir; giriş tarafındaki basınç, çıkış tarafındaki basınçtan daha yüksek olmalıdır.
Doğrudan montajlı aktüatörler, hareketi en aza indirgemek ve aşınmayı azaltmak için vana gövdesine doğrudan takılır.
Tam geçişli vanalar akışı kısıtlamaz. IP66 vanalar toza ve yüksek basınçlı su püskürmelerine dayanıklıdır. NEMA 4 vanalar yıkamaya, su sıçramasına ve toza dayanıklıdır.
Aktüatörün üstünde görsel akış göstergesi bulunan vanalar, vananın açık mı yoksa kapalı mı olduğunu gösterir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
