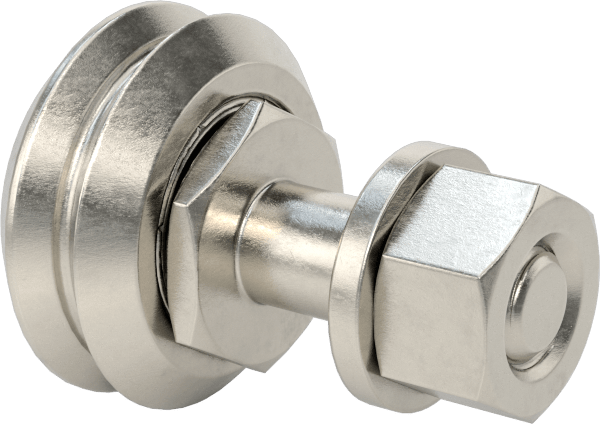

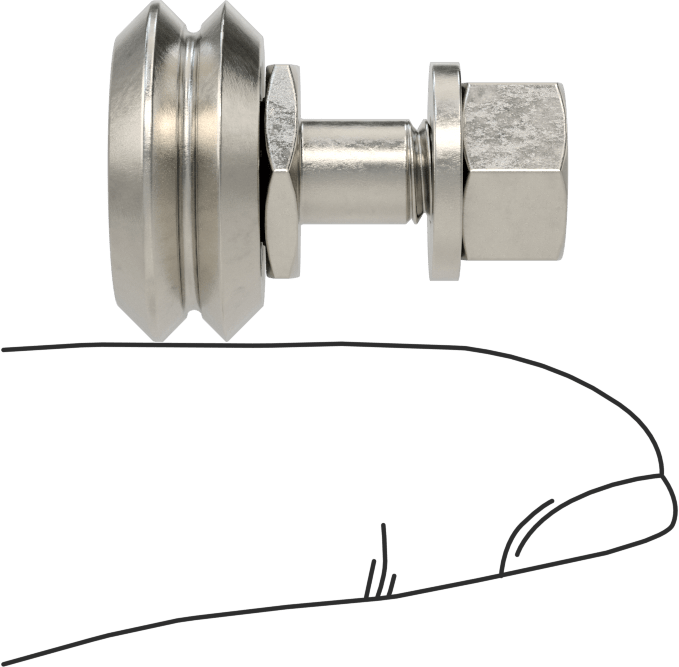

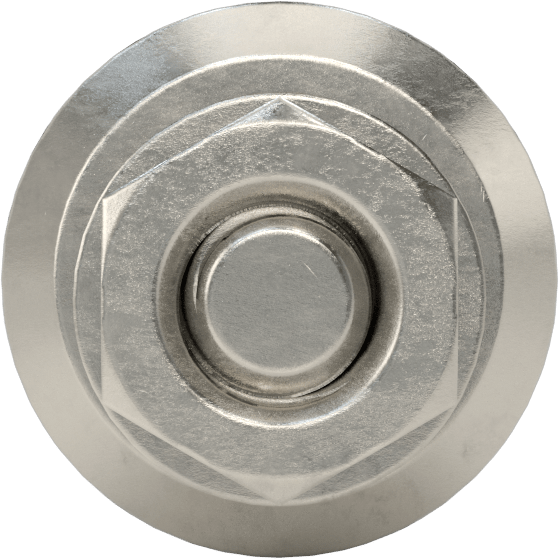

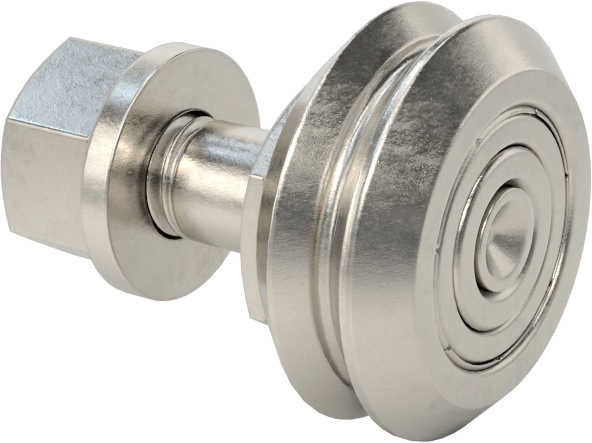

Dişli V-Oluklu Ray Makarası, Ayarlanabilir Omuzlu ve Contalı, Paslanmaz Çelik
20 mm Makara Çapı, 15 mm Saplama Uzunluğu
| Tahrik Stili | Dış Altıgen |
| Tahrik Konumu | Omuz |
| Silindir Malzemesi | 440C Paslanmaz Çelik |
| Silindir Profili | V |
| Conta ile | Evet |
| Rulo | |
| Çap | 20 mm |
| Genişlik | 8 mm |
| Saplama | |
| Çap | 6 mm |
| Uzunluk | 15 mm |
| Dişler | |
| Boyut | M6 × 1 mm |
| Uzunluk | 9 mm |
| Omuz Uzunluğu | 2.1 mm |
| Altıgen Omuz Genişliği | 12 mm |
| Yiv | |
| Genişlik | 4 mm |
| Derinlik | 2 mm |
| Maksimum Dönüş Hızı | 5,300 rpm |
| Yük Kapasitesi | |
| Statik Radyal | 220 lb. |
| Dinamik Radyal | 220 lb. |
| Statik İtme | 40 lb. |
| Dinamik İtme | 40 lb. |
| Maksimum Sıcaklık | 260°C |
| İçerir | Montaj Donanımı |
| Rulman Tipi | Bilye |
| Yük Yönü için | Kombine Radyal ve Eksenel, Radyal, İtme |
| Kılavuz Makara Tipi | Ray |
| Yükseklik Ayarlama Özelliği | 0.61 mm |
| Yağlayıcı | Kluberplex BEM 34-132 |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Silindir Montaj Tipi | Dişli Saplama |
| Saplama Malzemesi | 303 Paslanmaz Çelik |
| Ray Makarası Tipi | V-Yiv |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848210.5028 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Eksantrik ray makaraları olarak da bilinen omuz, rayınıza hizalanmak için yukarı veya aşağı ayarlanabilir ve sistemdeki makaralar arasında düzgün bir hizalama sağlar. Makaralar, V-Yivli Ray Makaraları için Açılı Raylarla birlikte kullanılır. Radyal ve itme (üst ve yan) yüklerini taşır ve kirli ortamlarda iyi çalışır çünkü kirler açılı raydan düşer. Delik içinden montaj için saplamayı bir somunla sabitleyin. Tüm makaralar kalıcı olarak yağlanmıştır.
440C Paslanmaz Çelik Makaralar—440C paslanmaz çelik makaralar, çelik makaralara göre daha iyi korozyon direnci sunar.
Conta ile — Contalı makaralar, korumalı makaralardan daha iyi toz ve diğer kirleticileri engeller, ancak daha fazla ısı tutar. Contaları ayrıca yağlayıcının tutulmasına da yardımcı olur.
