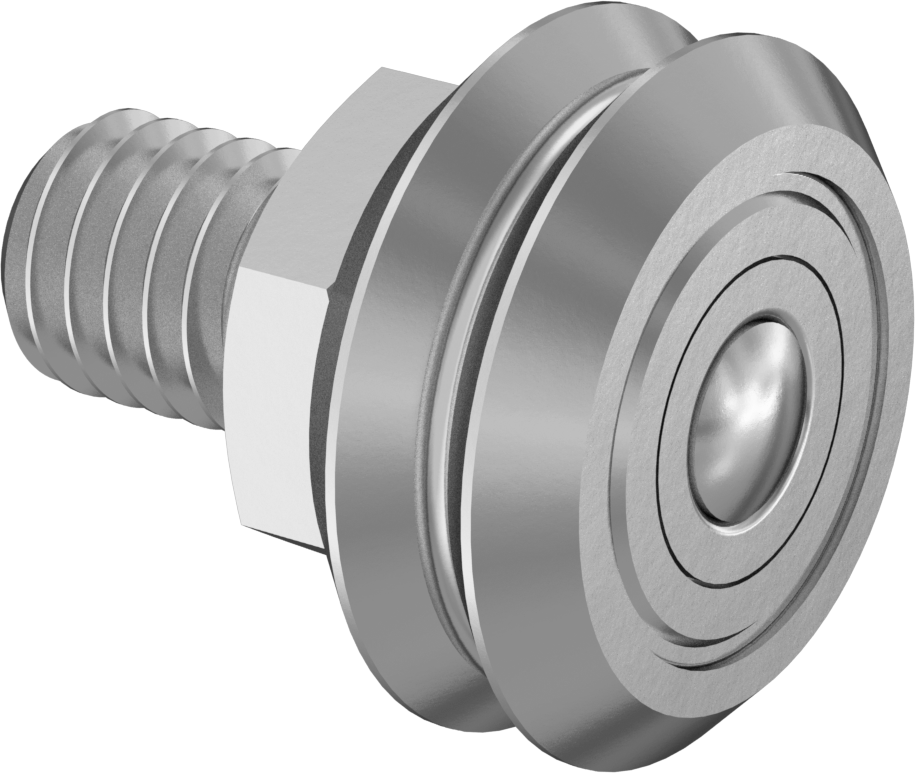

Dişli V-Oluklu Ray Makarası, Conta, Dış Omuz, Çelik

15 mm Silindir Çapı, 8 mm Saplama

Teknik Çizim

Tahrik Stili	Dış Altıgen
Tahrik Konumu	Omuz
Silindir Malzemesi	Çelik
Silindir Profili	V
Conta ile	Evet
Rulo
Çap	15 mm
Genişlik	6 mm
Saplama
Çap	6 mm
Uzunluk	8 mm
Dişler
Boyut	M6 × 1 mm
Uzunluk	7 mm
Omuz Uzunluğu	2.9 mm
Altıgen Omuz Genişliği	9.5 mm
Yiv
Genişlik	3 mm
Derinlik	1 mm
Maksimum Dönüş Hızı	7,000 rpm
Yük Kapasitesi
Statik Radyal	140 lb.
Dinamik Radyal	140 lb.
Statik İtme	20 lb.
Dinamik İtme	20 lb.
Maksimum Sıcaklık	99°C
Rulman Tipi	Bilye
Yük Yönü için	Kombine Radyal ve Eksenel, Radyal, İtme
Kılavuz Makara Tipi	Ray
Yağlayıcı	Shell Alvania EP2
Yağlayıcı Türü	Gres
Yağlama	Yağlanmış
Yağlama Yöntemi	Dolgulu
Silindir Montaj Tipi	Dişli Saplama
Saplama Malzemesi	303 Paslanmaz Çelik
Ray Makarası Tipi	V-Yiv
Menşe Ülke	Amerika Birleşik Devletleri
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	848210.5028
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Evet

Saplamayı doğrudan bir bileşene vidalayın veya delikten geçirme montajı için bir somunla sabitleyin. Makaralar, V-Oluklu Ray Makaraları için Açılı Raylarla birlikte kullanılmak üzere tasarlanmıştır. Radyal ve itme (üst ve yan) yüklerini taşır ve kirli ortamlarda iyi çalışır çünkü kalıntılar açılı raydan düşer. Kam takipçileri olarak da bilinen ray makaraları, yönlendirme ve konumlandırma işleri sırasında yükleri destekler. Tüm makaralar kalıcı olarak yağlanmıştır.

Conta ile — Contalı makaralar, korumalı makaralardan daha iyi toz ve diğer kirleticileri engeller, ancak daha fazla ısı tutar. Contaları ayrıca yağlayıcının tutulmasına da yardımcı olur.
