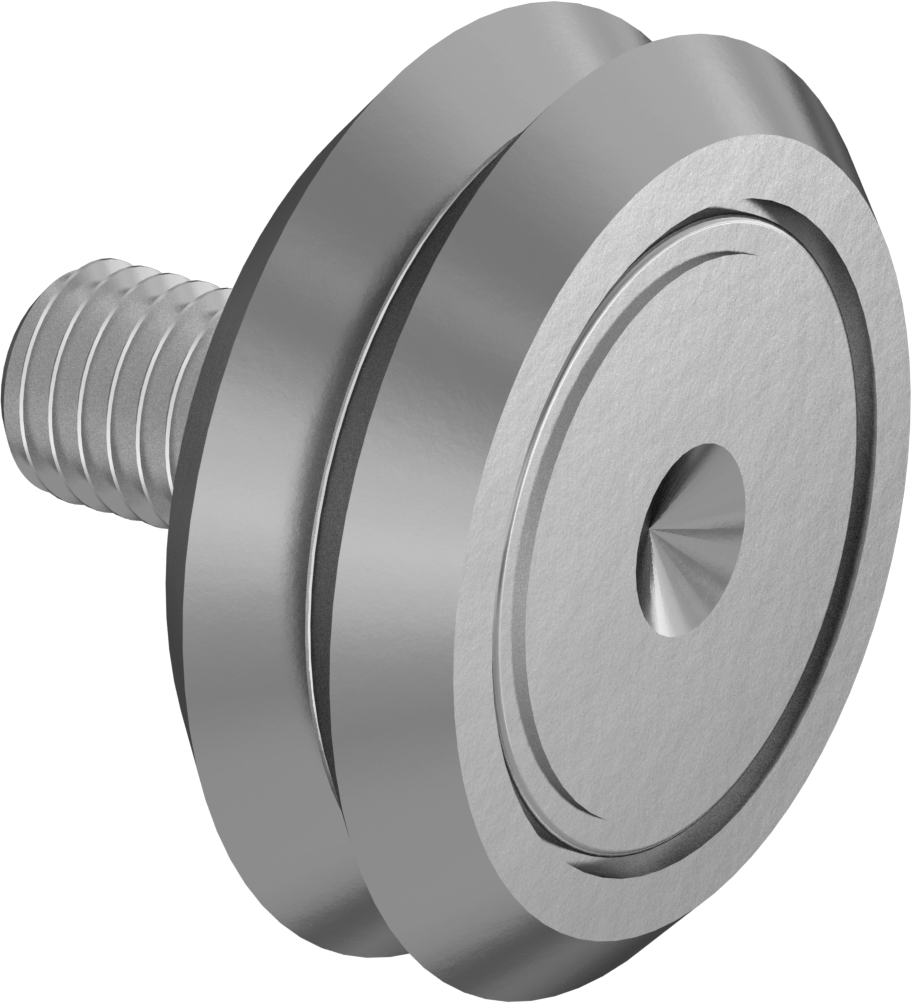

Dişli V-Oluklu Ray Makarası, Conta, Dış Omuz, Çelik

12 mm Saplama Çapı

Teknik Çizim

Tahrik Stili	Dış Altıgen
Tahrik Konumu	Omuz
Silindir Malzemesi	Çelik
Silindir Profili	V
Conta ile	Evet
Rulo
Çap	46 mm
Genişlik	16 mm
Saplama
Çap	12 mm
Uzunluk	15 mm
Dişler
Boyut	M12 × 1.75 mm
Uzunluk	15 mm
Omuz Uzunluğu	5.6 mm
Altıgen Omuz Genişliği	19.05 mm
Yiv
Genişlik	8 mm
Derinlik	4 mm
Maksimum Dönüş Hızı	2,200 rpm
Yük Kapasitesi
Statik Radyal	1,300 lb.
Dinamik Radyal	1,300 lb.
Statik İtme	380 lb.
Dinamik İtme	380 lb.
Maksimum Sıcaklık	118°C
Rulman Tipi	Bilye
Yük Yönü için	Kombine Radyal ve Eksenel, Radyal, İtme
Kılavuz Makara Tipi	Ray
Yağlayıcı	Shell Alvania EP2
Yağlayıcı Türü	Gres
Yağlama	Yağlanmış
Yağlama Yöntemi	Dolgulu
Silindir Montaj Tipi	Dişli Saplama
Saplama Malzemesi	Çelik
Ray Makarası Tipi	V-Yiv
Menşe Ülke	Amerika Birleşik Devletleri
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	848210.5028
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Evet

Saplamayı doğrudan bir bileşene vidalayın veya delikten geçirme montajı için bir somunla sabitleyin. Makaralar, V-Oluklu Ray Makaraları için Açılı Raylarla birlikte kullanılmak üzere tasarlanmıştır. Radyal ve itme (üst ve yan) yüklerini taşır ve kirli ortamlarda iyi çalışır çünkü kalıntılar açılı raydan düşer. Kam takipçileri olarak da bilinen ray makaraları, yönlendirme ve konumlandırma işleri sırasında yükleri destekler. Tüm makaralar kalıcı olarak yağlanmıştır.

Conta ile — Contalı makaralar, korumalı makaralardan daha iyi toz ve diğer kirleticileri engeller, ancak daha fazla ısı tutar. Contaları ayrıca yağlayıcının tutulmasına da yardımcı olur.
