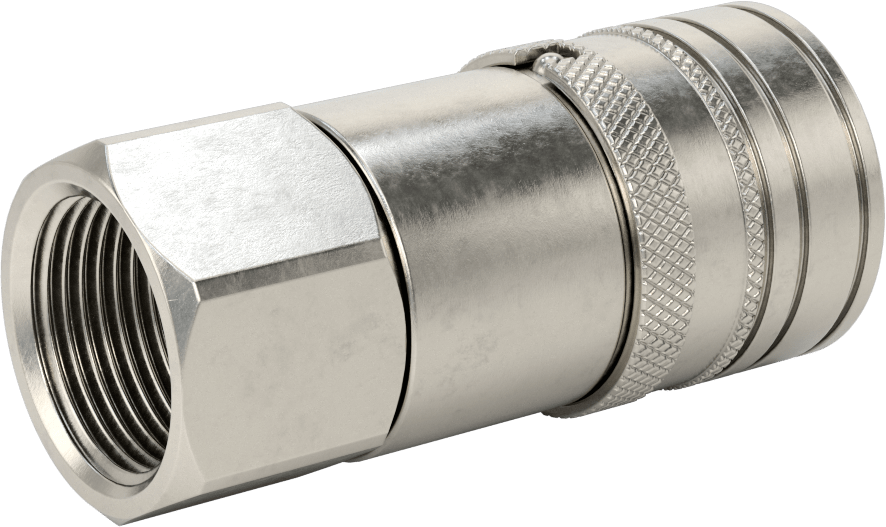

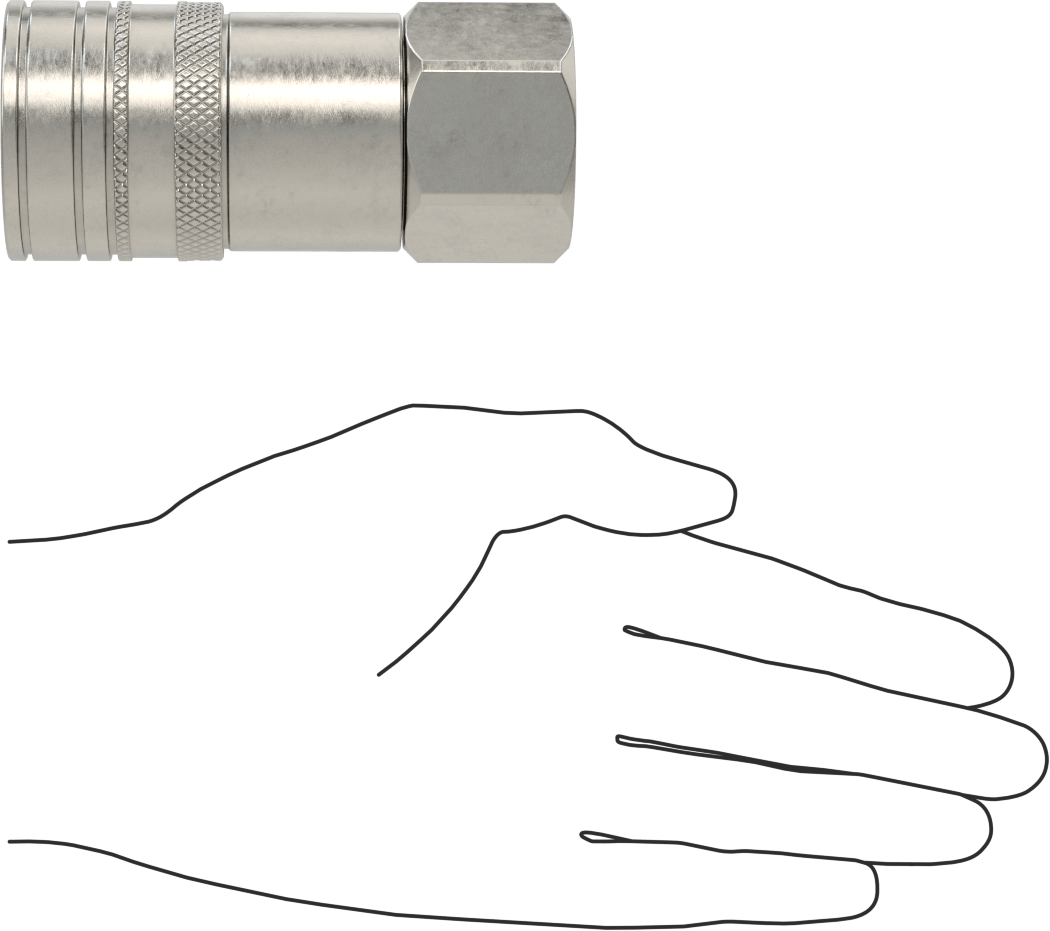

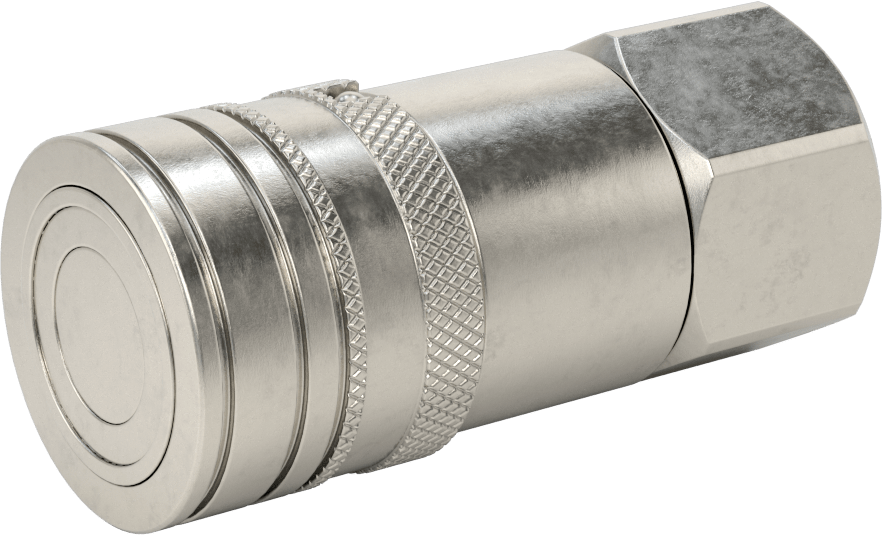

Uluslararası Standart Minimum Sızıntılı Hızlı Bağlantı Kesme Hortum Bağlantısı, Kimyasallar için
316 Paslanmaz Çelik Soket, 3/4 Kaplin Boyutu, 1 BSPP Dişi
| Kare Tırnak Boyutu için | Benzen, Borik Asit, Butil Alkol, Sitrik Asit, Dizel Yakıt, Etilen Glikol, Akaryakıt, Benzin, Hidrolik Sıvı, Hidroklorik Asit (%37), İzopropil Alkol, Mineral Yağ, Mineral Solvent, Fosforik Asit |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Dudak |
| Yuva Kilitleme Tipi | Tak ve Bağlan |
| Akış Kontrolü | Kapatma Özelliği ile |
| Bağlantı Stili | Hızlı Ayırma Dişi × Vidalı Dişi |
| Hızlı Bağlantı Kesme Şekli | Uluslararası Standart ISO Minimal Dökülme |
| Bağlantı Boyutu | 3/4 |
| Dikey Kalıp Ucu için | |
| Uzunluk | 7/16"1.11 cm |
| Çap | 1 3/16"3.02 cm |
| Boru Çapı | 12.54 cm |
| Diş Tipi | BSPP |
| Dash Boyutu | 12 |
| Malzeme | 316 Paslanmaz Çelik |
| Manşon Malzemesi | 316 Paslanmaz Çelik |
| Hızlı Bağlantı Kesme Conta Malzemesi | Floroelastomer Kauçuk |
| Maksimum Basınç | 3,600 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | 0° ila 400° F |
| Uzunluk | 3 57/64"9.88 cm |
| Uyumlu Olduğu | ISO 16028 Parker FEM, ISO 16028 Perfecting HT, ISO 16028 Snap-Tite 74 |
| Karşılanan Teknik Özellikler | ISO 16028 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İsveç |
| Schedule B | 848120.0080 |
| ECCN | EAR99 |
| İlgili Ürün | Toz Tapaları |
Hattınızı bağlarken ve ayırırken sıvı kaybını en aza indirmek için, bu bağlantı elemanları sıkı bir oturuş sağlayan düz yüzeylere ve akışı durdurmak için kapatma vanalarına sahiptir; bunlar, hortum bağlantı elemanları için uluslararası bir standart olan ISO 16028'e uygundur. Bunlar aynı zamanda düz yüzeyli ve çift kapatmalı bağlantı elemanları olarak da bilinir. Tam bir bağlantı parçası, bir fiş ve bir soketten oluşur (her ikisi de ayrı satılır). Hızlı bir şekilde takılıp çıkarılabilirler, bu nedenle bir hatta sık sık erişmeniz gerekiyorsa bunları kullanın. 316 paslanmaz çelikten üretilmiş olup, mükemmel korozyon direncine sahiptirler ve çeşitli kimyasallara dayanıklıdırlar.
Soketler, iterek bağlanan tiptedir. Bağlamak için, bir klik sesi duyana kadar fişi sokete itin. Bağlantıyı kesmek için, fiş çıkana kadar soket üzerindeki manşonu öne doğru kaydırın. Bu soketler, benzen, butil alkol ve etilen glikol dahil olmak üzere çok çeşitli kimyasallara dayanıklı bir iç florelastomer contaya sahiptir.
Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun. Basınç değerleri statik (sabit) basınç koşulları için verilmiştir.
Uyarı: Maksimum basınçta çalışırken asla bağlantı parçalarını takmaya veya çıkarmaya çalışmayın. Hattı ayırmadan önce akışı durdurun.
