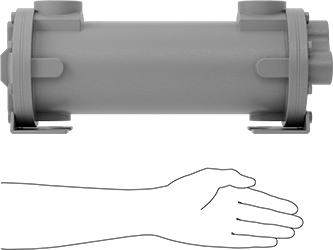

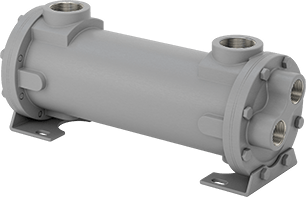

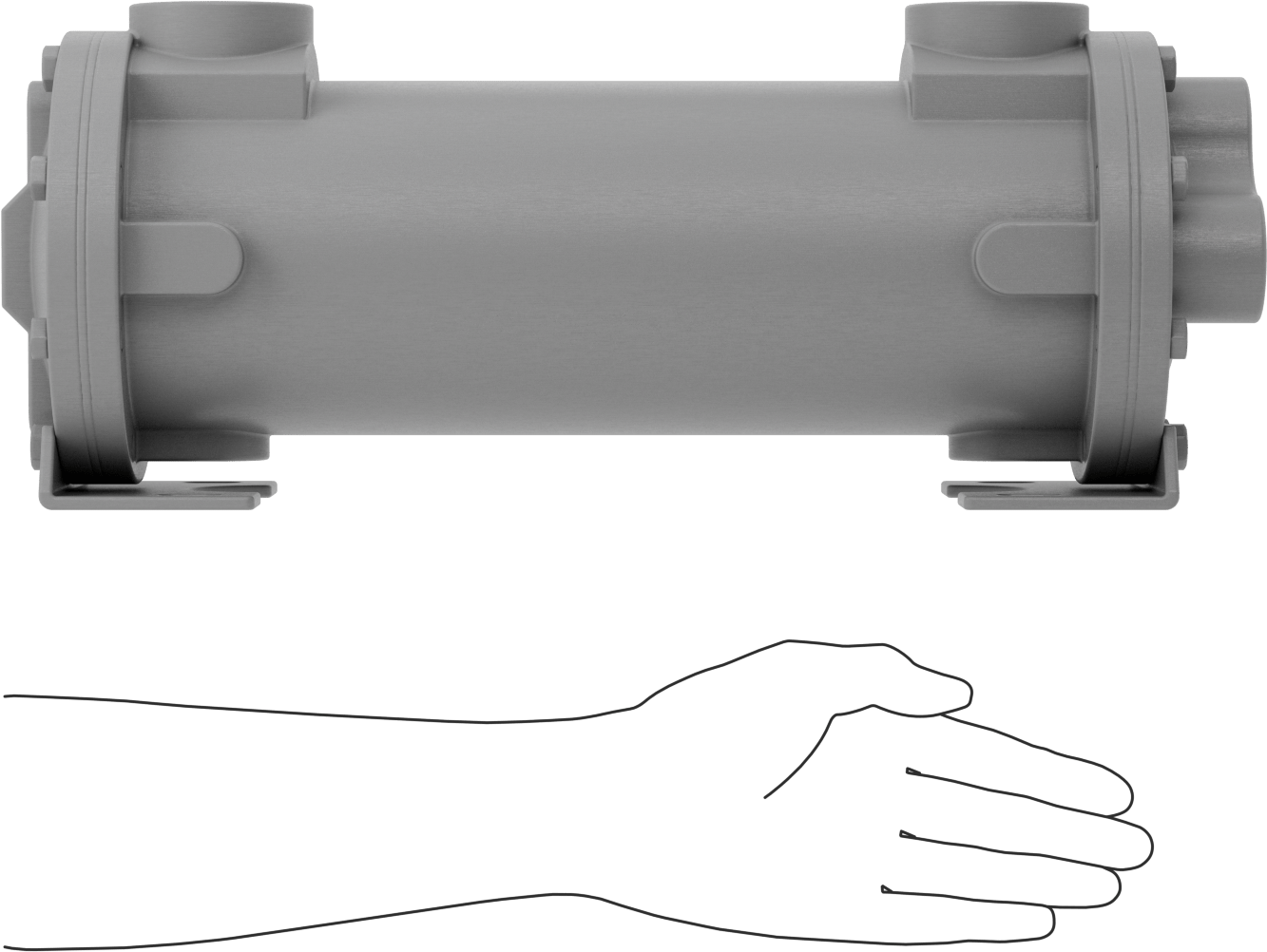

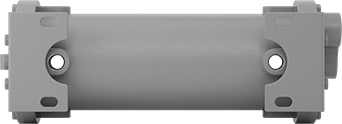

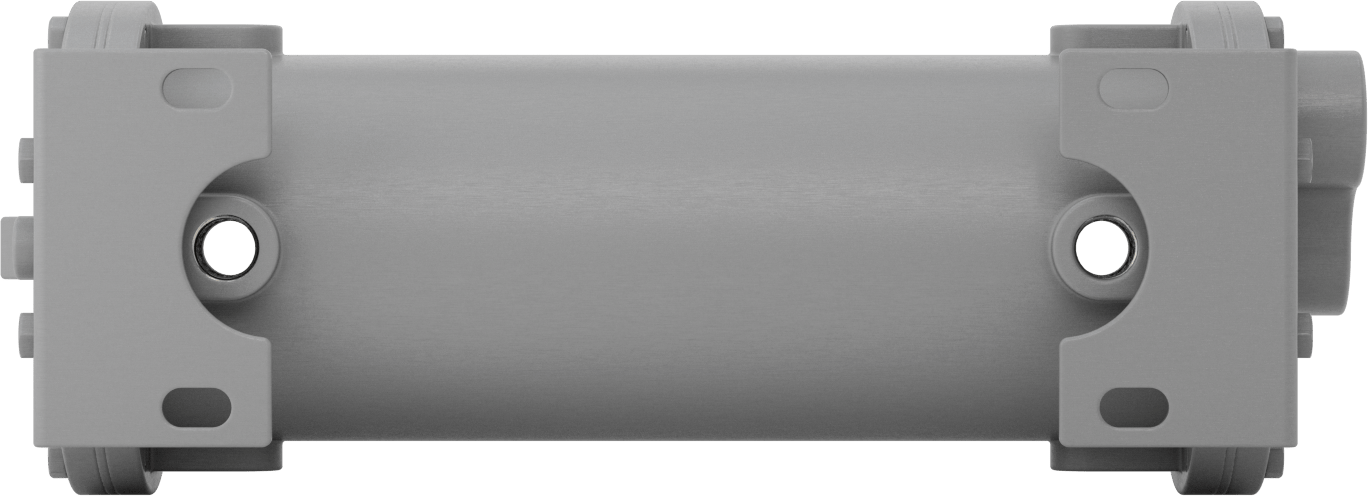

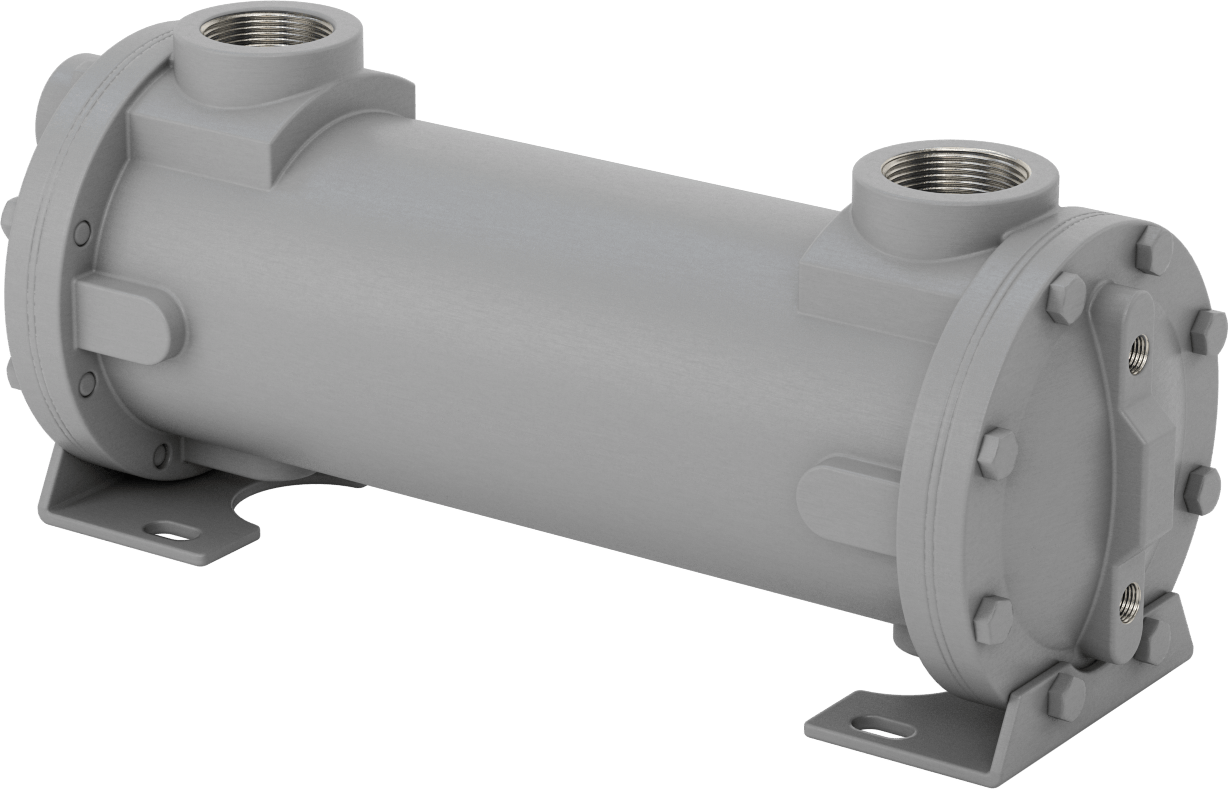

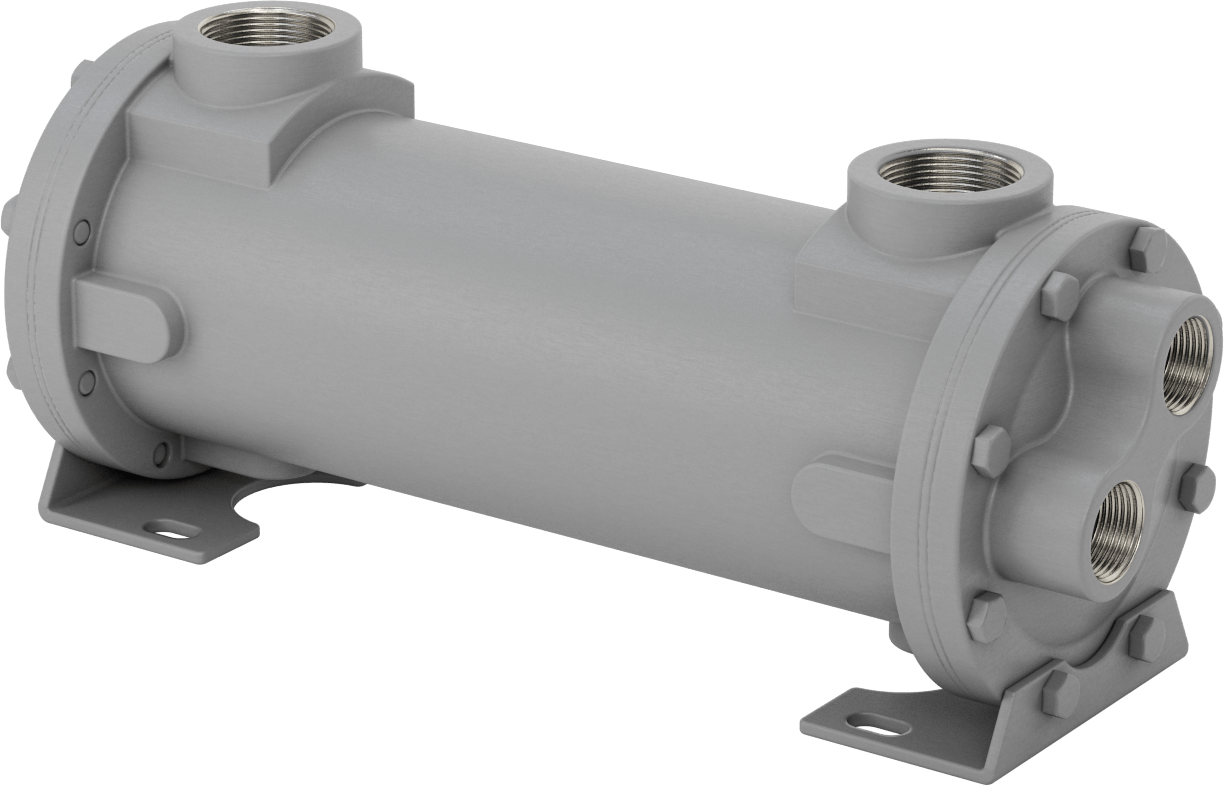

316 Paslanmaz Çelik Kabuklu ve Tüplü Isı Değiştirici
350000 Btu/saat Isıtma/Soğutma Kapasitesi
| Gövde Tarafı | |
| Bağlantı Portu | Boru |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Boru Çapı | 1 1/23.81 cm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Akış Kapasitesi | 76 gpm |
| Maksimum Basınç | 225 psi16 bar |
| Boru Yanı | |
| Bağlantı Portu | Boru |
| Bağlantı | Dişli |
| Boru Çapı | 12.54 cm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Akış Kapasitesi | 30 gpm |
| Maksimum Basınç | 150 psi10 bar |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Özellikler | Bölmeli Borular |
| Boru | |
| Malzeme | 316 Paslanmaz Çelik |
| Dış Çap | 3/8"0.95 cm |
| ID | 0.325"0.83 cm |
| Adet | 80 |
| Isıtma/Soğutma Kapasitesi | 350,000 BTU/hr |
| Yüzey Alanı | 9.1 ft² |
| Geçiş Sayısı | 4 |
| Sıcaklık | |
| Minimum | -29°C |
| Maksimum | 232°C |
| Toplam | |
| Uzunluk | 17 13/16"45.24 cm |
| Yükseklik | 7 1/8"18.10 cm |
| Baş Çapı | 6 1/2"16.51 cm |
| Birlikte Kullanım | Deiyonize Su, Etilen Glikol, Hidrolik Yağı, Makine Yağı, Motor Yağı, Propilen Glikol, Tuzlu Su, Buhar, Su |
| Conta Malzemesi | Sıkıştırılmış Asbestsiz Sentetik Elyaf |
| Isı Değiştirici Tipi | Kabuk ve Boru |
| Montaj Deliği | |
| Adet | 4 |
| Çap | 1/2"1.27 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 841950.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Kabuk ve borulu ısı eşanjörleri olarak da bilinen bu cihazlar, kabuktan akan sıvı veya buharı kullanarak borulardaki sıvıyı ısıtır veya soğutur. Genellikle soğutma ve motor soğutma sistemlerinde kullanılırlar.
316 Paslanmaz Çelik Gövde — 316 paslanmaz çelik gövdeli ısı eşanjörleri en yüksek korozyon direncine sahiptir.
Bölmeli Borular—Bölmeli borulara sahip ısı eşanjörleri, sıvıyı borulardan dört kez geçerek diğer ısı eşanjörlerine göre daha verimli ısı transferi sağlar.
316 Paslanmaz Çelik Boru — 316 paslanmaz çelik borulara sahip ısı eşanjörleri, korozyona en dayanıklı olanlardır.
Isıtma/Soğutma Kapasitesi—Btu/saat soğutma kapasitesi, 180° F proses suyunun 85° F su ile ve 10 psi basınç farkı ile soğutulmasına dayanır.
