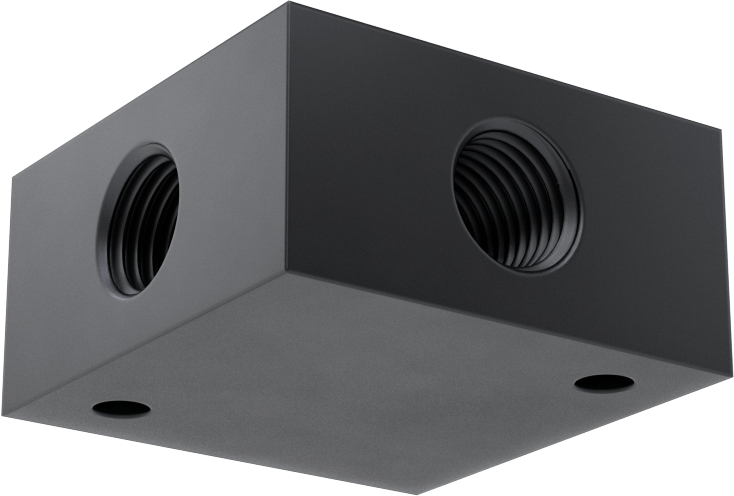

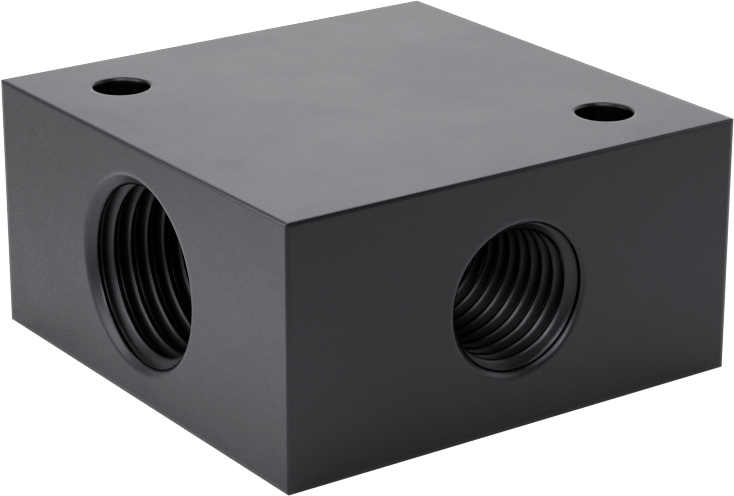

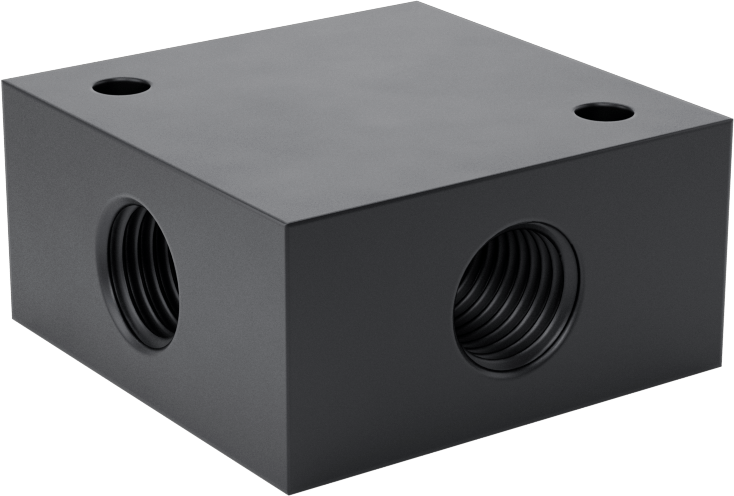

Üç Çıkışlı Düşük Profilli Kare Manifold, Alüminyum, UN/UNF (SAE)
9/16“-18 Giriş X7/16”-20 Çıkış
₺7.626 Adet
3491N25
1'li paket
| Kare Tırnak Boyutu için | Hava, Su, Hidrolik Sıvı |
| Şekil | Manifold |
| Manifold Tipi | Tek Bölüm |
| Akış Şekli | Düz, Dik Açı |
| Tip | Redüktör |
| Çıkış Konumu | Üç Yan |
| Malzeme | Eloksallı Alüminyum |
| Giriş Sayısı | 1 |
| Çıkış Sayısı | 3 |
| Bağlantı | |
| Tip | Boru |
| Stil | Dişli |
| Giriş | |
| Diş Boyutu | 9/16"-181.43 cm |
| Boru Bağlantı Tipi | Dişli |
| Diş Tipi | UN/UNF (SAE Düz) |
| Cins | Dişi |
| Dash Boyutu | 06 |
| Çıkış | |
| Diş Boyutu | 7/16"-201.11 cm |
| Boru Bağlantı Tipi | Dişli |
| Diş Tipi | UN/UNF (SAE Düz) |
| Cins | Dişi |
| Dash Boyutu | 04 |
| Uzunluk | 1 1/2"3.81 cm |
| Genişlik | 1 1/2"3.81 cm |
| Yükseklik | 3/4"1.90 cm |
| Çıkış Aralığı | Standart |
| Renk | Siyah |
| Maksimum Basınç | 1,000 psi @ 72° F |
| Maksimum Vakum | 72° F'de 27 in. Hg |
| Vakum Değeri | Standart |
| Sıcaklık Aralığı | -10° ila 200° F |
| Montaj Türü | Vida Takma |
| Montaj Deliği | |
| Diş Açma | Dişsiz |
| Çap | 0.17"0.43 cm |
| Vida Boyutu | No. 8 |
| Montaj Donanımı Dahil | Hayır |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 761699.5195 |
| ECCN | EAR99 |

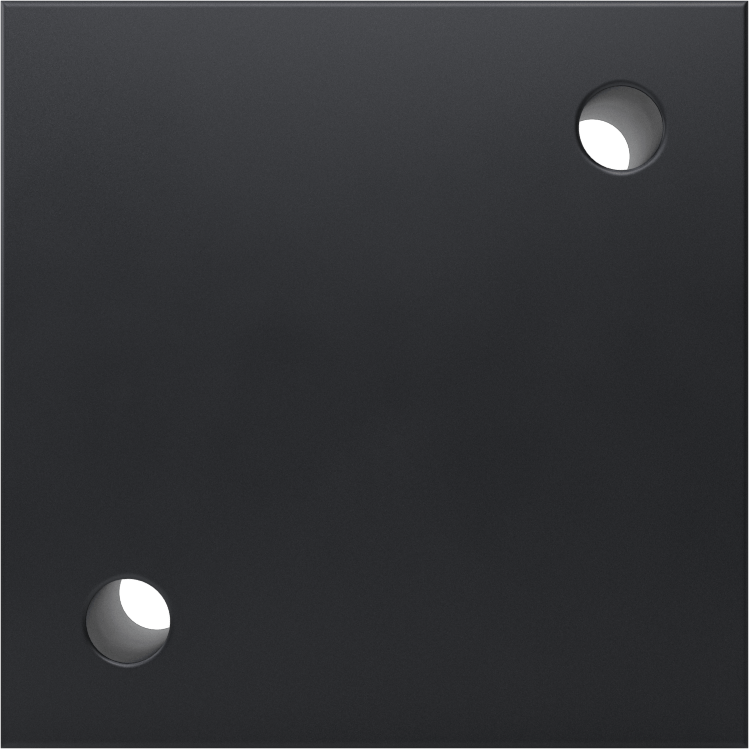

Üstte değil yanlarda çıkışlara sahip olan bu manifoldlar, dikdörtgen manifoldlara göre daha ince bir yapıya sahiptir ve dar alanlara rahatlıkla sığar. Bunları, tek bir besleme kaynağından üç farklı noktaya hava, su veya hidrolik sıvı dağıtmak için kullanabilirsiniz. Manifoldlarda montaj delikleri bulunur, böylece üstten monte edebilirsiniz.
Eloksallı alüminyum manifoldlar, en yaygın uygulama türleri için endüstri standardıdır. Diğer metal manifoldlara göre daha hafiftir ve iyi korozyon direncine sahiptir. Bu manifoldlar, siyah bir yüzey elde etmek için eloksal işlemine tabi tutulur.
Kullanılmayan giriş ve çıkışları kapatmak için bir tıpa (ayrı satılır) kullanın.
