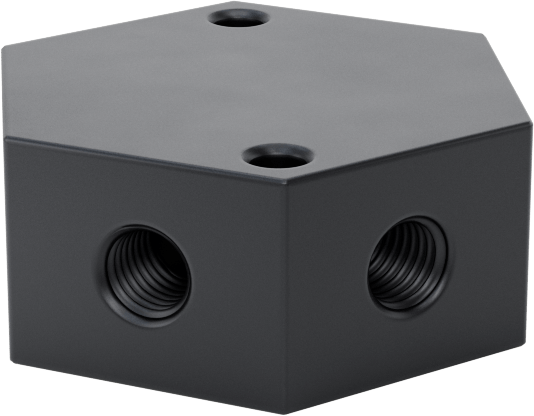

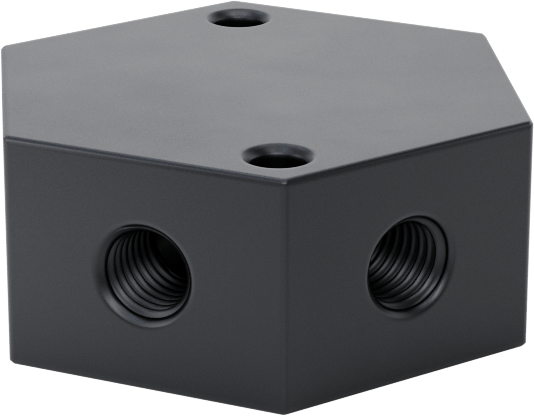

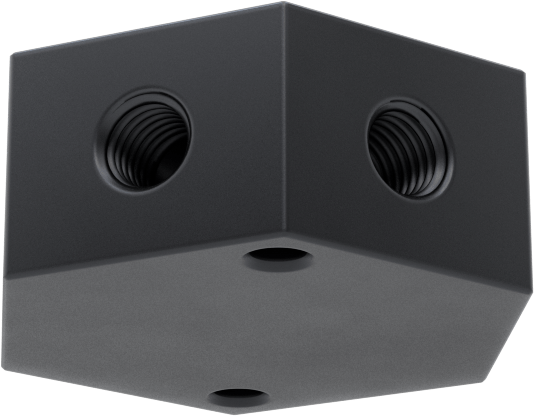

Düşük Profilli Altıgen Manifold, Alüminyum
7-1/16“-20 UN/UNF Giriş x 5/16”-18 Çıkış
₺8.526 Adet
3490N121
1'li paket
| Kare Tırnak Boyutu için | Hava, Su, Hidrolik Sıvı |
| Şekil | Manifold |
| Manifold Tipi | Tek Bölüm |
| Akış Şekli | Düz, Dik Açı |
| Tip | Redüktör |

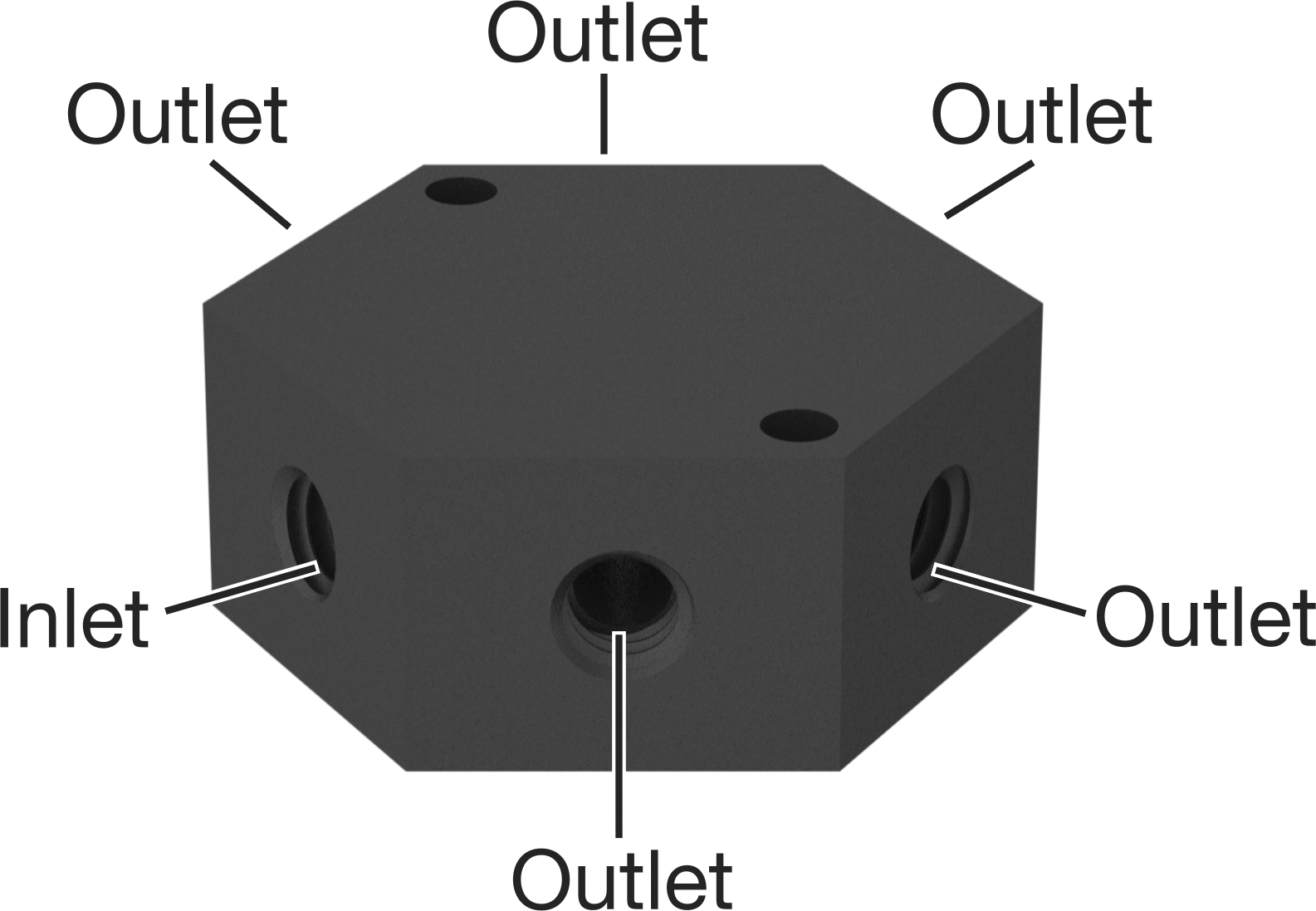

| Çıkış Konumu | Beş Yüz |
| Malzeme | Eloksallı Alüminyum |
| Giriş Sayısı | 1 |
| Çıkış Sayısı | 5 |
| Bağlantı | |
| Tip | Boru |
| Stil | Dişli |
| Giriş | |
| Diş Boyutu | 7/16"-201.11 cm |
| Boru Bağlantı Tipi | Dişli |
| Diş Tipi | UN/UNF (SAE Düz) |
| Cins | Dişi |
| Dash Boyutu | 4 |
| Çıkış | |
| Diş Boyutu | 5/16"-240.79 cm |
| Boru Bağlantı Tipi | Dişli |
| Diş Tipi | UN/UNF (SAE Düz) |
| Cins | Dişi |
| Dash Boyutu | 2 |
| Genişlik | 1 5/8"4.13 cm |
| Yükseklik | 3/4"1.90 cm |
| Çıkış Aralığı | Standart |
| Renk | Siyah |
| Maksimum Basınç | 1,000 psi @ 72° F |
| Maksimum Vakum | 72° F'de 27 in. Hg |
| Vakum Değeri | Standart |
| Sıcaklık Aralığı | -10° ila 200° F |
| Montaj Türü | Vida Takma |
| Montaj Deliği | |
| Diş Açma | Dişsiz |
| Çap | 0.173"0.44 cm |
| Vida Boyutu | No. 8 |
| Montaj Donanımı Dahil | Hayır |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 761699.5195 |
| ECCN | EAR99 |

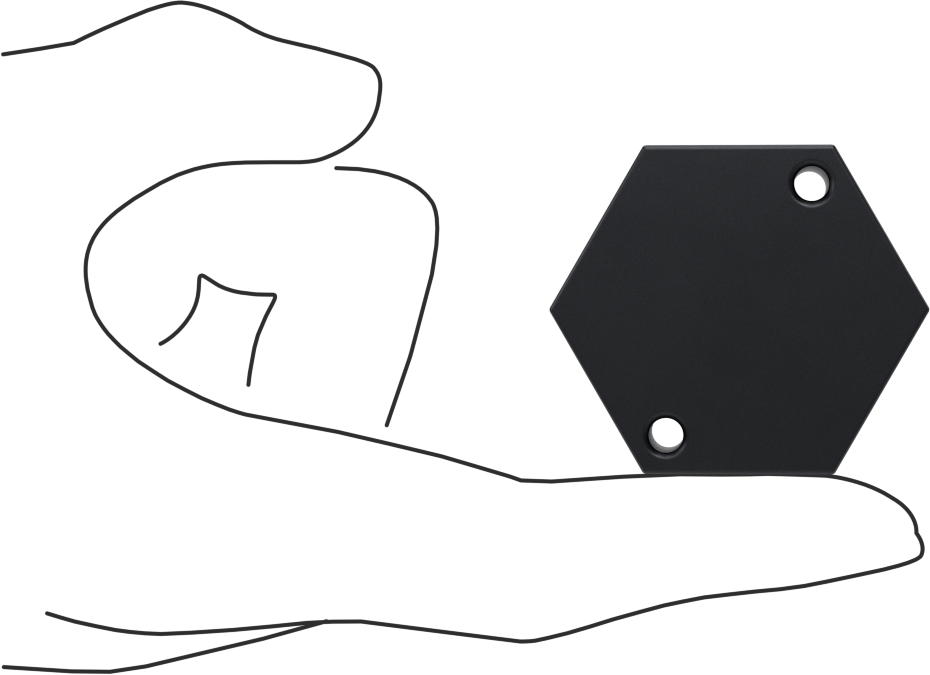

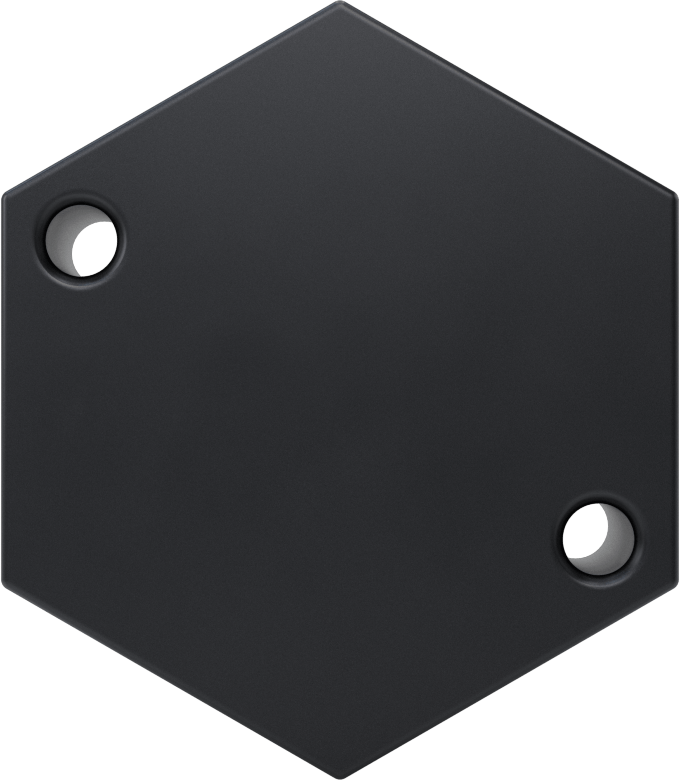

Dikey alanınız kısıtlıysa bu manifoldlar ideal bir seçimdir; çıkışları üstte değil yanlarda olduğundan, dikdörtgen manifoldlara göre daha az yer kaplarlar. Tek bir besleme kaynağından beş noktaya hava, su veya hidrolik sıvı dağıtmak için kullanabilirsiniz. Manifoldlarda montaj delikleri bulunur, böylece üstten monte edebilirsiniz.
Eloksallı alüminyum manifoldlar, en yaygın uygulama türleri için endüstri standardıdır. Diğer metal manifoldlara göre daha hafiftir ve iyi korozyon direncine sahiptir. Bu manifoldlar, siyah bir yüzey elde etmek için eloksal işlemine tabi tutulur.
Kullanılmayan giriş ve çıkışları kapatmak için bir tıpa (ayrı satılır) kullanın.
