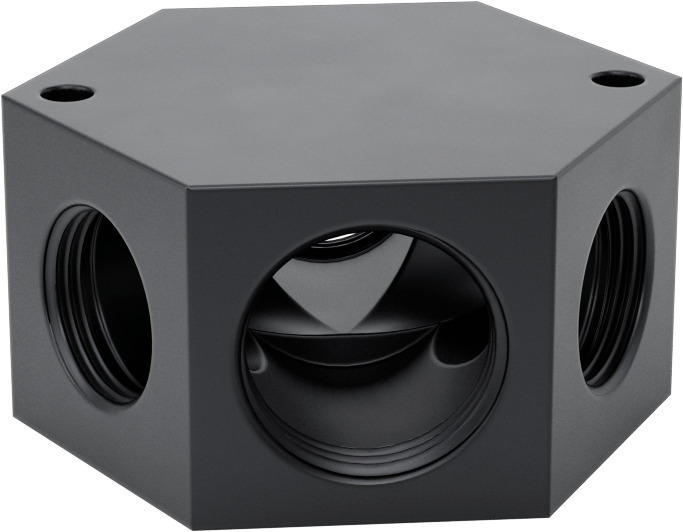

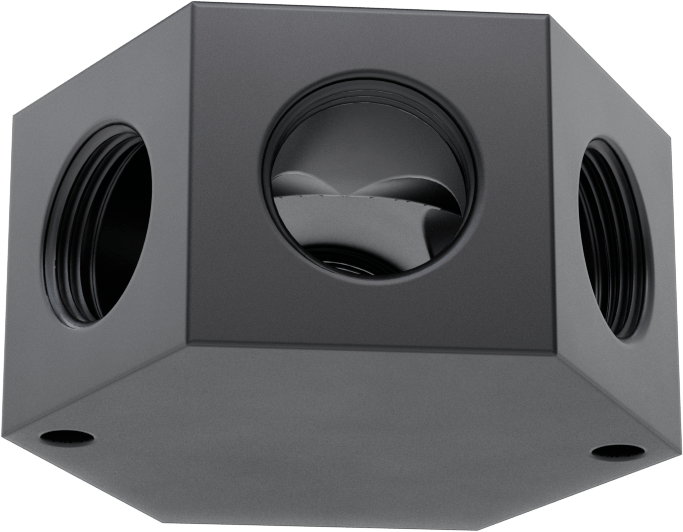

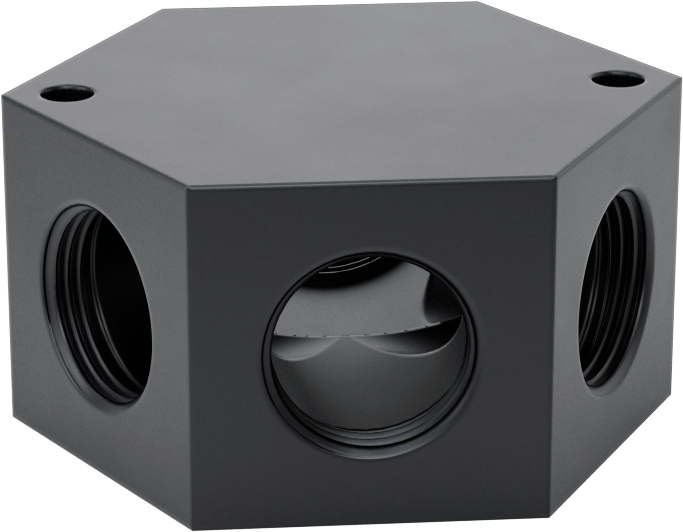

Düşük Profilli Altıgen Manifold, Alüminyum
1 NPT Giriş x 3/4 NPT Çıkış
₺26.304 Adet
3490N113
1'li paket
| Kare Tırnak Boyutu için | Hava, Su, Hidrolik Sıvı |
| Şekil | Manifold |
| Manifold Tipi | Tek Bölüm |
| Akış Şekli | Düz, Dik Açı |
| Tip | Redüktör |
| Çıkış Konumu | Beş Yüz |
| Malzeme | Eloksallı Alüminyum |
| Giriş Sayısı | 1 |
| Çıkış Sayısı | 5 |
| Bağlantı | |
| Tip | Boru |
| Stil | Dişli |
| Giriş | |
| Boru Çapı | 12.54 cm |
| Boru Bağlantı Tipi | Dişli |
| Diş Tipi | NPT |
| Cins | Dişi |
| Dash Boyutu | 16 |
| Çıkış | |
| Boru Çapı | 3/41.90 cm |
| Boru Bağlantı Tipi | Dişli |
| Diş Tipi | NPT |
| Cins | Dişi |
| Dash Boyutu | 12 |
| Genişlik | 3"7.62 cm |
| Yükseklik | 1 3/4"4.44 cm |
| Çıkış Aralığı | Standart |
| Renk | Siyah |
| Maksimum Basınç | 1,000 psi @ 72° F |
| Maksimum Vakum | 72° F'de 27 in. Hg |
| Vakum Değeri | Standart |
| Sıcaklık Aralığı | -10° ila 200° F |
| Montaj Türü | Vida Takma |
| Montaj Deliği | |
| Diş Açma | Dişsiz |
| Çap | 0.375"0.95 cm |
| Vida Boyutu | 5/16"0.79 cm |
| Montaj Donanımı Dahil | Hayır |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 761699.5195 |
| ECCN | EAR99 |

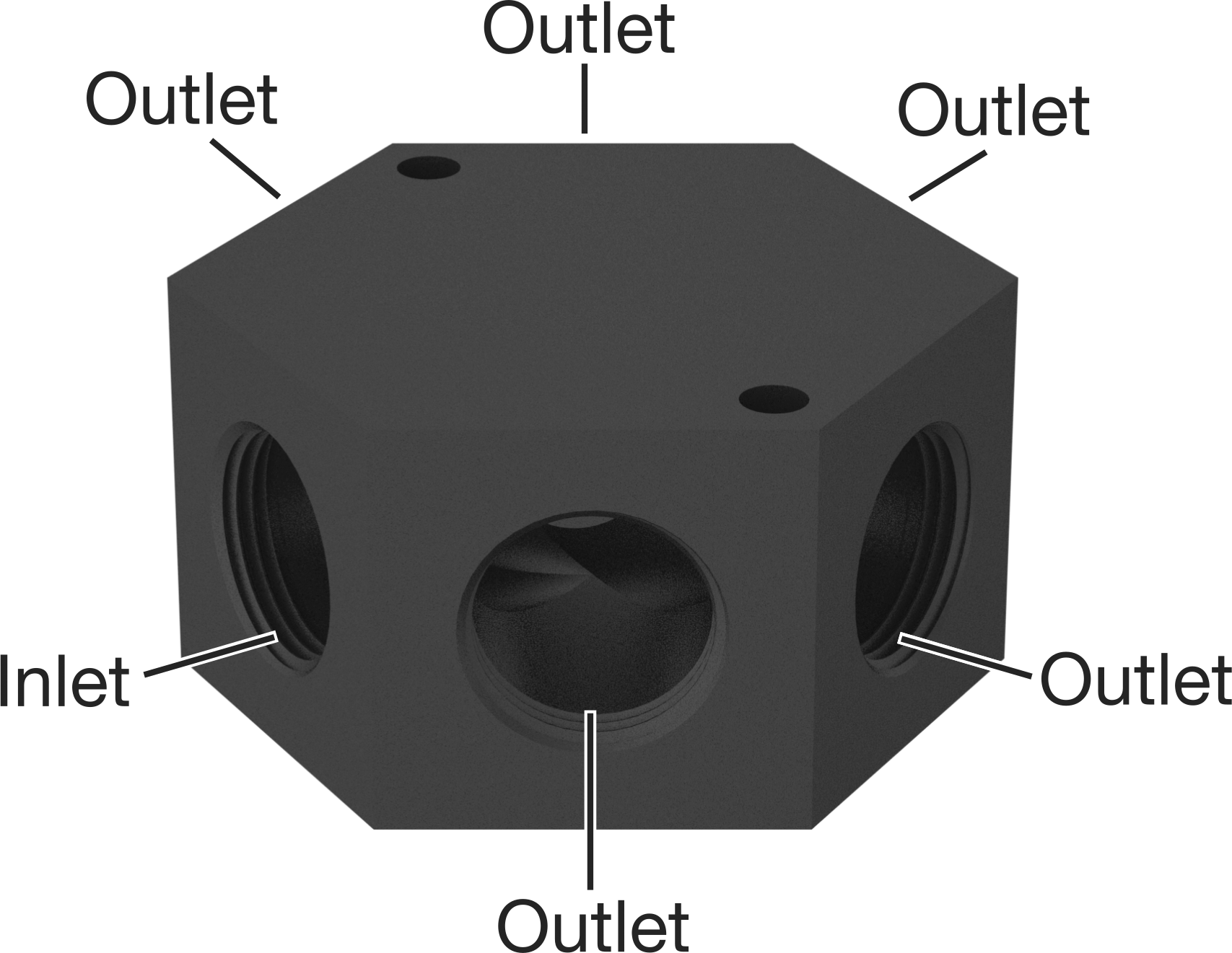

Dikey alanınız kısıtlıysa bu manifoldlar ideal bir seçimdir; çıkışları üstte değil yanlarda olduğundan, dikdörtgen manifoldlara göre daha az yer kaplarlar. Tek bir besleme kaynağından beş noktaya hava, su veya hidrolik sıvı dağıtmak için kullanabilirsiniz. Manifoldlarda montaj delikleri bulunur, böylece üstten monte edebilirsiniz.
Eloksallı alüminyum manifoldlar, en yaygın uygulama türleri için endüstri standardıdır. Diğer metal manifoldlara göre daha hafiftir ve iyi korozyon direncine sahiptir. Bu manifoldlar, siyah bir yüzey elde etmek için eloksal işlemine tabi tutulur.
Kullanılmayan giriş ve çıkışları kapatmak için bir tıpa (ayrı satılır) kullanın.
