Kama Kilitli Tel Halat Uç Bağlantısı
3/8" (0.95 cm) Halat Çapı için - Kaldırma için
| Renk | Kırmızı |
| Tel Halat İçin | |
| Çap | 3/8"0.95 cm |
| Yapı | 6 × 19 Fiber Core 6 × 19 IWRC 6 × 26 IWRC 6 × 37 IWRC 6 × 7 Fiber Core 7 × 7 Strand Core 7 × 19 IWRC 7 × 19 Strand Core 18 × 7 IWRC 19 × 7 Strand Core |
| Çatal İç Genişliği | 13/16"2.06 cm |
| Pim Çapı için | 13/16"2.06 cm |
| Gerekli Tork | 45 ft·lbf |
| Halat Kapasitesi Ayar Katsayısı | 80% |
| Karşılanan Teknik Özellikler | ASME B30.26 |
| Askeri Spesifikasyon | Fed. Spec. RR-S-550 |
| Uygulama | Kaldırma için |
| Bağlantı Tipi | Çatal |
| Bağlantı Tipi | Halat Ucu |
| Malzeme | Çelik |
| Gerekli montaj aleti | Tork Anahtarı |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 732690.8695 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
| İlgili Ürünler | Yedek Takozlar |
| Yedek Pimler |

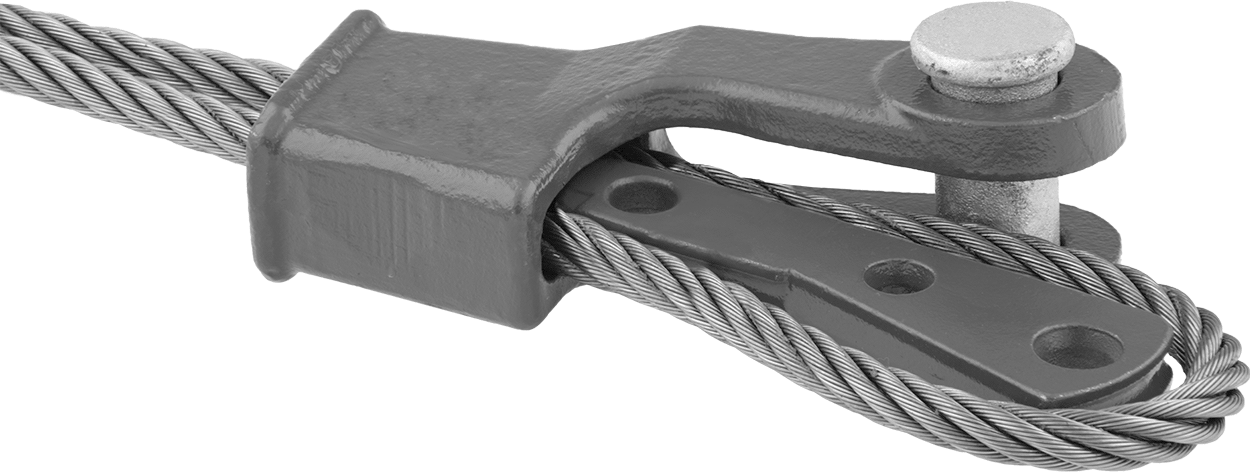

Açık kama soketleri olarak da bilinen bu uç bağlantı parçalarının montajı için sadece bir tork anahtarı gerekir. Montaj için, tel halatı çıkarılabilir kamanın etrafına sarın ve ardından gövdenin içine sabitleyin. Kamanın üst deliğinden geçirilen bir tel halat kelepçesi, kısa (ölü) ucu sabitler.

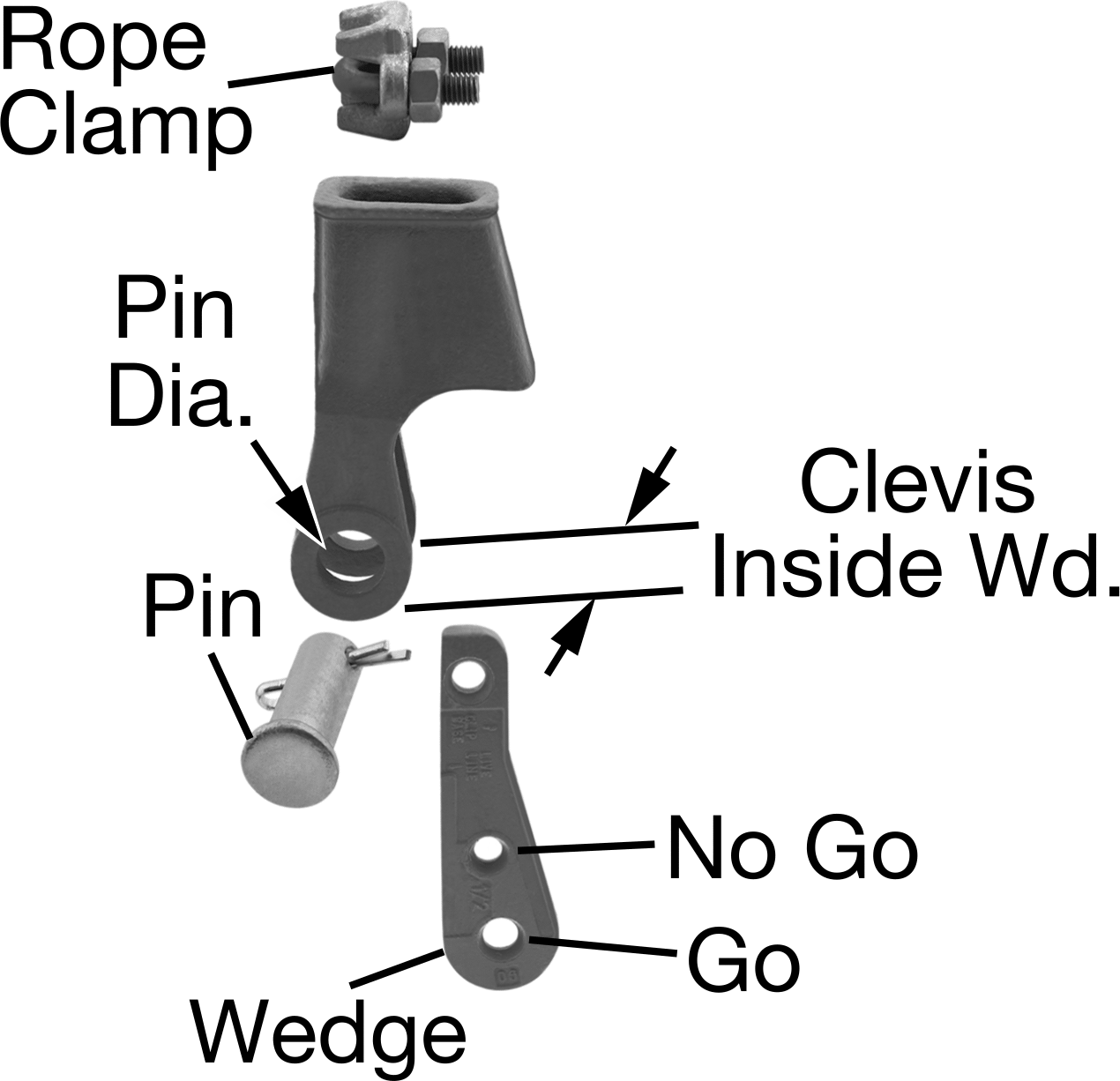

Kamanın altındaki iki ek delik, uygun halat boyutunu belirlemek için “go/no go” ölçer olarak kullanılabilir. Tel halat, “no go” deliğinden değil, “go” deliğinden geçmelidir.
Uyarı: Maksimum tutma gücü elde etmek için bağlantı parçaları halat çapına uygun olmalı ve doğru şekilde monte edilmelidir. Kullanımdan önce tüm montajların gerekli mukavemet değerlerini test edin. Kaplaması kaldırılmadıkça kaplamalı halatlarla kullanmayın.
