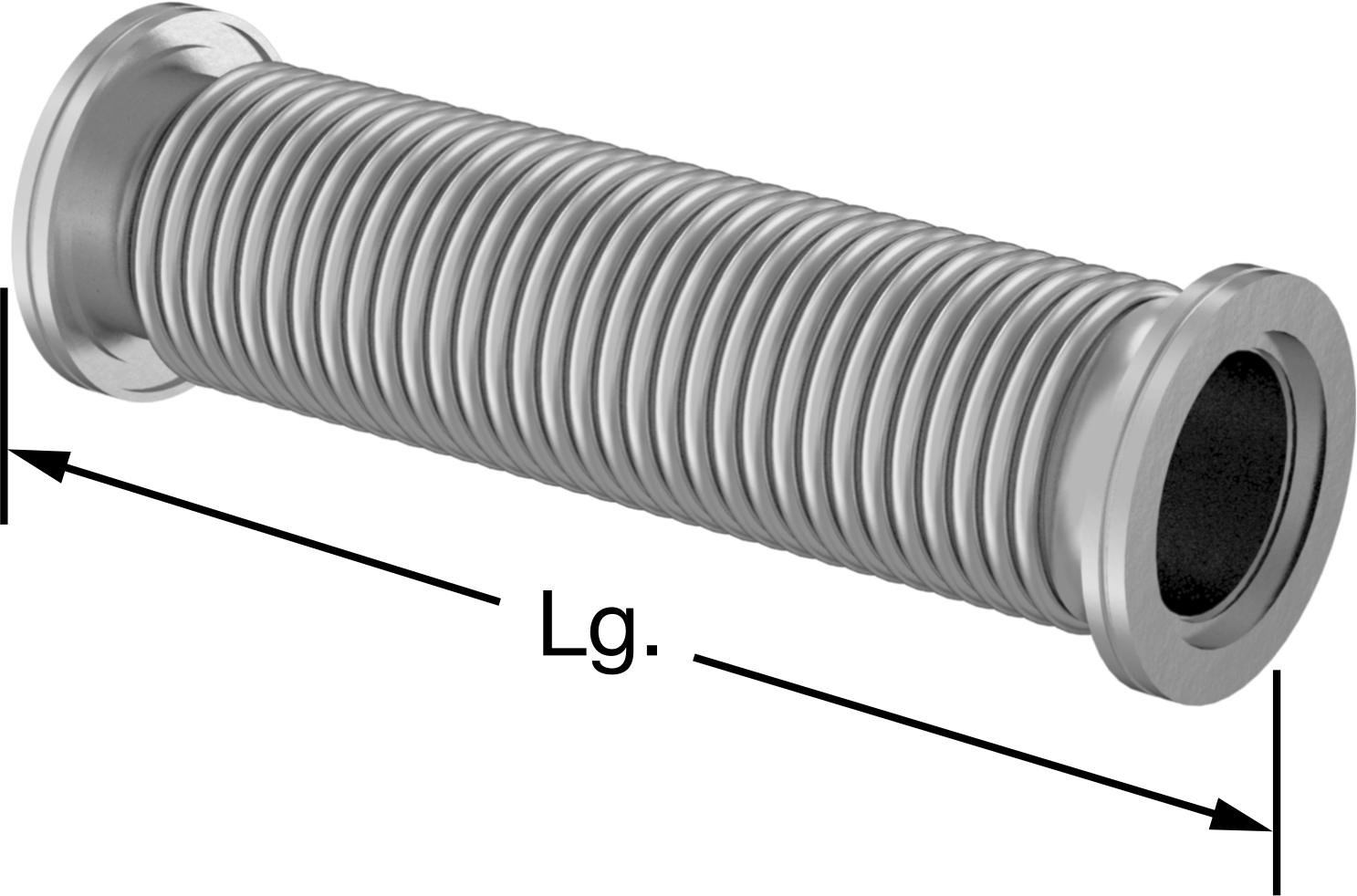

Pençe Kelepçeli Bağlantı Parçaları ile Yüksek Vakumlu Hortum
2-1/2" (6.35 cm) Boru Dış Çapı için, Flanş Boyutu 63, 12" (30.48 cm) Uzunluk
| Kare Tırnak Boyutu için | Hava |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Pençe Kelepçesi |
| Kare Boru İç Genişliği için | 2 1/2"6.35 cm |
| Flanş Dış Çapı | 3.74"9.50 cm |
| Yüksek Vakum Flanş Boyutu | 63 |
| ID | 2 1/2"6.35 cm |
| Dış Çap | 3 3/16"8.10 cm |
| Duvar Kalınlığı | 0.008"0.02 cm |
| Dönüş Yarıçapı | 3"7.62 cm |
| Uzunluk | 12"30.48 cm |
| Yüksek Vakum Bağlantı Tipi | ISO-K |
| Maksimum Basınç | Derecelendirilmemiştir |
| Vakum Değeri | Yüksek |
| Maksimum Vakum | 10 -8 torr @ 72° F |
| Sıcaklık Aralığı | Derecelendirilmemiştir |
| Netlik | Opak |
| Yığın Yönü için | Hayır |
| Malzeme | 304 Paslanmaz Çelik |
| Bağlantı Elemanı Malzemesi | 304 Paslanmaz Çelik |
| İç Doku | Oluklu |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 842199.0180 |
| ECCN | EAR99 |
Sert paslanmaz çelik borulardan daha esnek olan bu hortum, hizası bozuk yüksek vakum bileşenlerini birbirine bağlamanıza olanak tanır. Körük olarak da bilinir. Yivli tasarım, titreşimi emerek bir bileşenden diğerine aktarılmasını önler. Her iki ucunda pençe kelepçesi (ISO-K) bağlantı parçası bulunan bu hortum, 63 numaralı bağlantı parçalarından başlayan büyük bileşenlere bağlanır. Hortumdaki her bağlantı parçasının bağlanması için dört pençe kelepçesi ve bir halka (her ikisi de ayrı satılır) gerekir. Basınçlı uygulamalarda kullanılmaz.
Çift pençeli kelepçeler, bağlantı parçalarındaki oluklara takılır.
Tek pençeli kelepçelerin bir ucunda kelepçe, diğer ucunda ise açıkta kalan bir cıvata bulunur. Cıvata ucunu doğrudan pompaların, vanaların veya diğer yüksek vakum bileşenlerinin gövdesine vidalayın.
