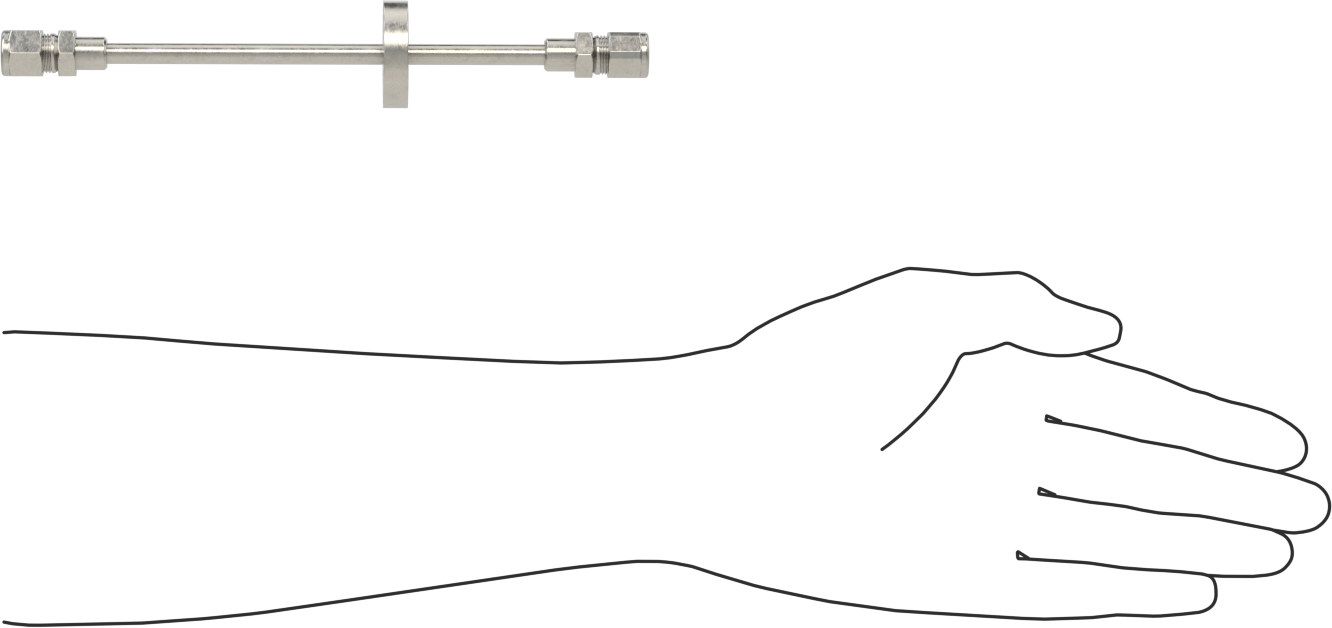

Yüksek Vakum Odaları için Duvar Geçişli Bağlantı Parçası
1-21/64" (3.37 cm) Flanş Dış Çapı, Ultra Yüksek Vakum için, 8" (20.32 cm) Uzunluk
| Kare Tırnak Boyutu için | Aseton, Hava, Amonyum Hidroksit, Helyum, Metan, Azot, Yağ, Su |
| Şekil | Düz |
| Tip | Konektör |
| Bağlantı Tipi | Boru |
| Hazne Bağlantı Stili | Flanşlı |
| Flanş Dış Çapı | 1 21/64"3.37 cm |
| Yüksek Vakum Flanş Boyutu | 16 |
| Yüksek Vakum Bağlantı Tipi | CF |
| Cıvata Çemberi Çapı | 1 1/16"2.70 cm |
| Cıvata Delikleri | |
| Çap | 11/64"0.44 cm |
| Adet | 6 |
| Bağlantı Stili | Yor-Lok |
| Yor-Lok Bağlantı Tipi | Standart |
| Yığın Yönü için | |
| Dış Çap | 1/4"0.64 cm |
| Duvar Kalınlığı | 0.028"-0.095"0.07 cm / 0.24 cm |
| İmalat | Dikişsiz, Kaynaklı |
| Uzunluk | 8"20.32 cm |
| Maksimum Basınç | Derecelendirilmemiştir |
| Vakum Değeri | Ultra High |
| Maksimum Vakum | 10 -13 torr @ 72° F |
| Malzeme | 304 Paslanmaz Çelik |
| Bağlantı Elemanı Malzemesi | 316 Paslanmaz Çelik |
| Manşon Malzemesi | 316 Paslanmaz Çelik |
| Somun Malzemesi | 316 Paslanmaz Çelik |
| Çevre Sıcaklığı Aralığı | -320° F ila 840° F |
| İşlem Sıcaklığı Aralığı | -325° F ila 995° F |
| Montaj Türü | Duvar delme |
| Sterilizasyon Yöntemi | Buhar (Otoklavlama) |
| Uyumlu Olduğu | Let-Lok, Parker A-Lok, Swagelok® |
| Kare Şaft Boyutu için | 304/304L Paslanmaz Çelik, 316/316L Paslanmaz Çelik |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 842199.0180 |
| ECCN | EAR99 |

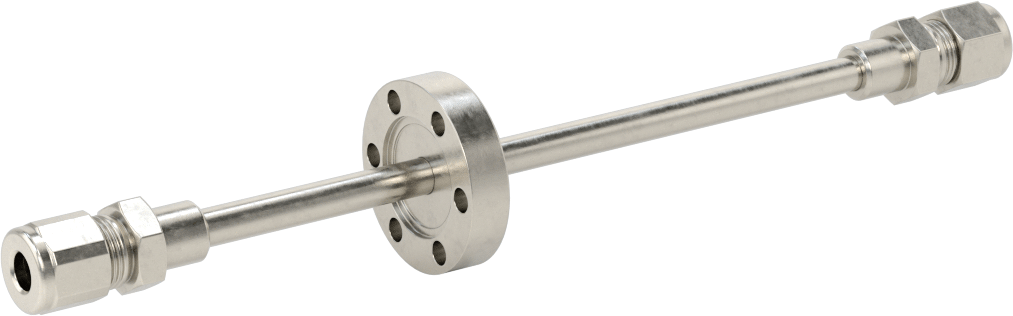

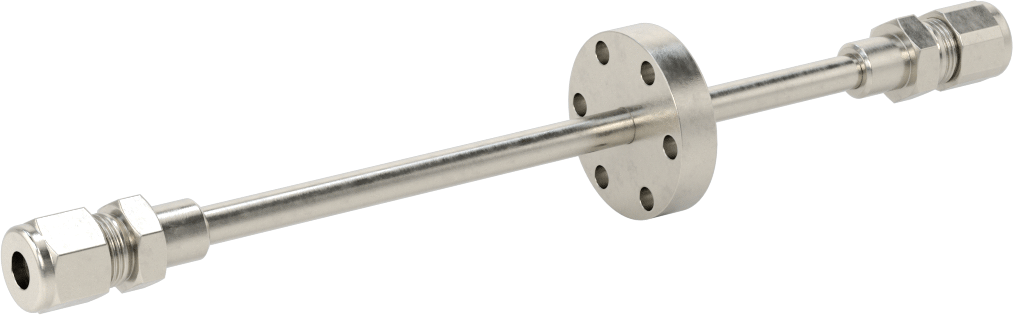

Sıvıları ve gazları içeriye aktarmak için bu bağlantı elemanlarını ultra yüksek vakum odanıza cıvatalayın. Feedthrough olarak da bilinen bu bağlantı parçaları, flanşlı (CF) bir bağlantı parçası, metal boru ve iki adet Yor-Lok boru bağlantı parçası ile birlikte gelir. Cıvatalı bağlantıları, tüm bağlantı parçası türleri arasında en sıkı sızdırmazlığı sağlar, bu nedenle bunları yarı iletken üretiminde, yüzey analizi deneylerinde ve hatta parçacık hızlandırıcılarla yapılan araştırmalarda kullanabilirsiniz. Paslanmaz çelik ve bakırdan üretilen bu bağlantı parçaları paslanmaya karşı dayanıklıdır. Bu bağlantı parçaları basınçlı uygulamalarda kullanılmamalıdır.
Flanşlı bağlantıyı tamamlamak için bir conta ve cıvata setine (her biri ayrı satılır) ihtiyacınız olacaktır. Her iki uçtaki Yor-Lok bağlantı parçaları, sisteminizin paslanmaz çelik borularını kavrayan bir somun ve iki manşon içerir.
