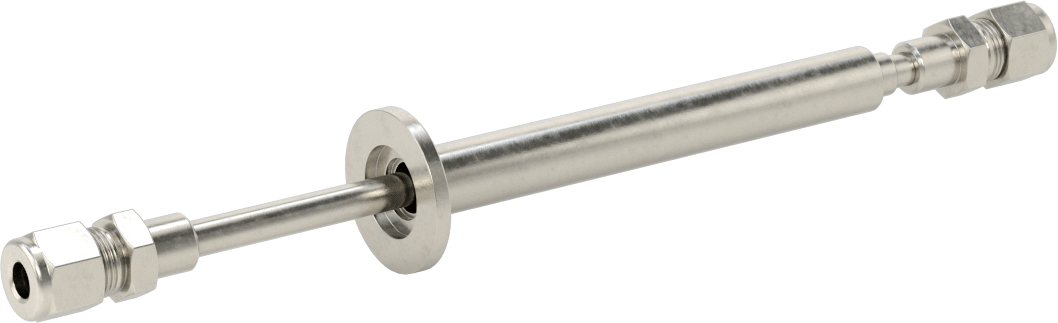

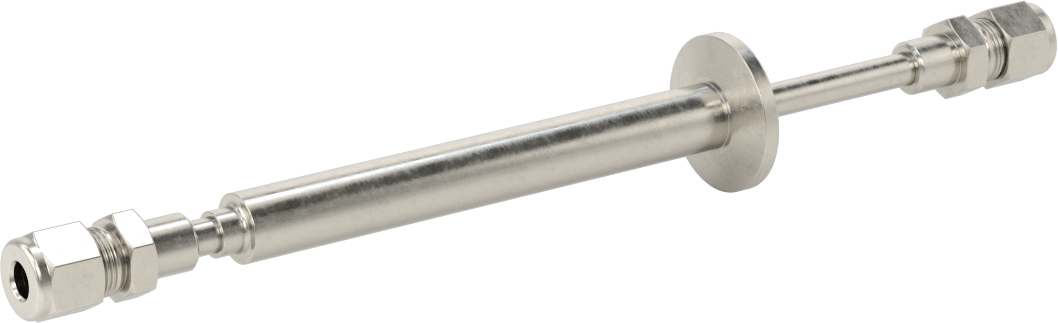

Yüksek Vakum Odaları için Duvar Geçişli Bağlantı Parçası, Hızlı Kelepçeli Hazne Bağlantısı
1,18" (3.00 cm) Flanş Dış Çapı, 9 inç Uzunluk
| Kare Tırnak Boyutu için | Sıvı Helyum, Sıvı Metan, Sıvı Azot, Sıvı Oksijen |
| Şekil | Düz |
| Tip | Konektör |
| Bağlantı Tipi | Boru |
| Hazne Bağlantı Stili | Hızlı Kelepçe |
| Flanş Dış Çapı | 1.18"3.00 cm |
| Yüksek Vakum Flanş Boyutu | 16 |
| Yüksek Vakum Bağlantı Tipi | ISO-KF |
| Bağlantı Stili | Yor-Lok |
| Yor-Lok Bağlantı Tipi | Standart |
| Yığın Yönü için | |
| Dış Çap | 1/4"0.64 cm |
| Duvar Kalınlığı | 0.028"-0.095"0.07 cm / 0.24 cm |
| İmalat | Dikişsiz, Kaynaklı |
| Uzunluk | 9"22.86 cm |
| Maksimum Basınç | Derecelendirilmemiştir |
| Vakum Değeri | Yüksek |
| Maksimum Vakum | 10 -8 torr @ 72° F |
| Malzeme | 304 Paslanmaz Çelik |
| Bağlantı Elemanı Malzemesi | 316 Paslanmaz Çelik |
| Manşon Malzemesi | 316 Paslanmaz Çelik |
| Somun Malzemesi | 316 Paslanmaz Çelik |
| Çevre Sıcaklığı Aralığı | 32° F ila 300° F |
| İşlem Sıcaklığı Aralığı | -325° F ila 995° F |
| Montaj Türü | Duvar delme |
| Sterilizasyon Yöntemi | Buhar (Otoklavlama) |
| Uyumlu Olduğu | Let-Lok, Parker A-Lok, Swagelok® |
| Kare Şaft Boyutu için | 304/304L Paslanmaz Çelik, 316/316L Paslanmaz Çelik |
| Karşılanan Teknik Özellikler | ISO 2861 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 842199.0180 |
| ECCN | EAR99 |
Feedthrough olarak da bilinen bu monte edilmiş bağlantı parçalarıyla sıvıları ve gazları yüksek vakumlu odalara aktarın. Hızlı kelepçeli (ISO-KF) bağlantıları, cıvatalı flanşlara göre takılması ve çıkarılması daha kolaydır. Bu da onları, öğretim ve araştırma laboratuvarları gibi sık sık temizlik, onarım ve kurulum değişiklikleri gerektiren sistemler için iyi bir seçim haline getirir. Bu bağlantı parçaları ISO 2861 standardına uygundur; bu da vakum sızdırmaz bağlantıları sağlayan sıkı boyut standartlarına göre üretildikleri anlamına gelir. Paslanmaz çelik ve alüminyumdan üretilen bu bağlantı parçaları paslanmaya karşı dayanıklıdır. Basınçlı uygulamalarda kullanılmamalıdır.
Bu bağlantı parçaları kuruluma hazırdır ve her iki ucunda hızlı kelepçeli bağlantı parçaları, metal boru ve Yor-Lok boru bağlantı parçaları bulunur. Yor-Lok bağlantı parçaları, sisteminizin paslanmaz çelik borularını kavrayan bir somun ve iki manşon içerir. Hızlı kelepçe bağlantısını tamamlamak için bir kelepçe ve halkaya ihtiyacınız olacaktır (her biri ayrı satılır).
