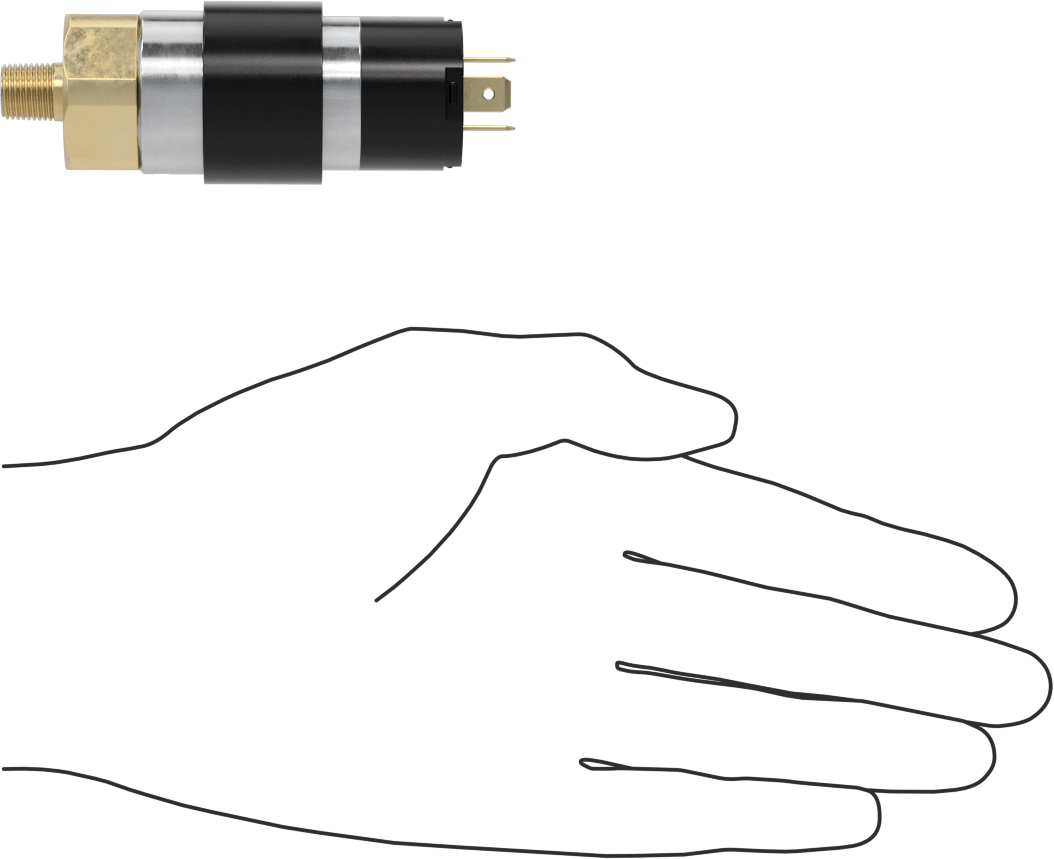

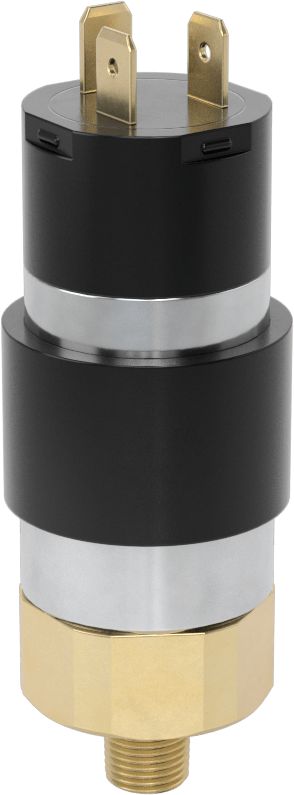

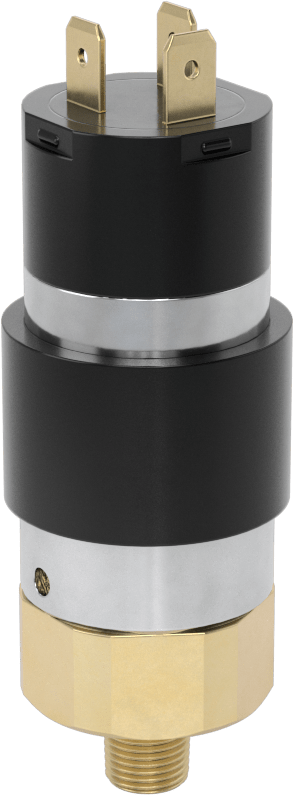

Basınç Şalteri, Kompakt, Hızlı Ayırma
1/8 NPT, 4-50 PSI Ayar Noktası
| Tel Bağlantısı | Hızlı Bağlantı Kesme Terminali |
| Boru Bağlantısı | 1/8 Dişli NPT Erkek Boru |
| Ayarlama Mekanizmasının Konumu | İç |
| Basınç Ayar Noktası Aralığı | 4 psi ila 50 psi |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | 3.5 psi0.24 bar |
| Maksimum Sürekli Basınç | 1,000 psi69 bar |
| Maksimum Kısa Süreli Basınç | 3,000 psi207 bar |
| Hassasiyet | ±1,5% |
| Gerilimde Maksimum Anahtarlama Akımı | 5 amp @ 125V AC 5 amp @ 250V AC 3 amp @ 30V DC 250 mA @ 125V DC |
| İşlem Sıcaklığı Aralığı | 0° F ila 200° F |
| Bağlantı Malzemesi | Pirinç |
| Birlikte Kullanım | Hava, Su |
| Sertifikasyon | C-UL Onaylı Bileşen, CE İşareti, UL Onaylı Bileşen |
| Çevre Sıcaklığı | 0° F ila 160° F |
| Yükseklik | 2 3/4"6.98 cm |
| Malzeme | |
| Gövde | Alüminyum |
| Conta | Buna-N |
| Ölçü Birimi | İnç Kare Başına Pound |
| Kontrol Edilen Devre Sayısı | 1 |
| Terminal Sayısı | 3 |
| Şu platformlarda çalışır | Basınç |
| Çalışma Türü | Mekanik |
| Hızlı Bağlantı Kesme Dilimi Genişliği | 0.25"0.64 cm |
| Ayar Noktası Ayarlanabilirliği | Ayarlanabilir |
| Karşılanan Teknik Özellikler | UL 508 |
| Anahtar Tanımı | SPDT |
| Anahtar Başlangıç Konumu | 1 Kapalı, 1 Açık |
| Genişlik | 1 1/4"3.17 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Geleneksel basınç şalterlerinden en az üçte bir oranında daha ince olan yuvarlak gövdeleri sayesinde, bu şalterler dar ve sıkışık alanlara sığar. Genellikle, ekipmanı açıp kapatmak, otomatik kontrolleri etkinleştirmek veya belirlenen basınca ulaştıklarında alarm sinyali vermek amacıyla, sınırlı alana sahip pompalara ve hidrolik sistemlere entegre edilirler. Bu anahtarlar tek kutuplu, çift atımlıdır (SPDT) ve bir cihazı kapalıdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) getirebilir. Ayrıca en az bir Amerikan, Kanada veya Avrupa güvenlik standardına uygundurlar.
İç Ayar — İç ayar noktasına sahip anahtarlar, yanlışlıkla ayarların değişmesini önlemek için kayar bir kapağa sahiptir.
