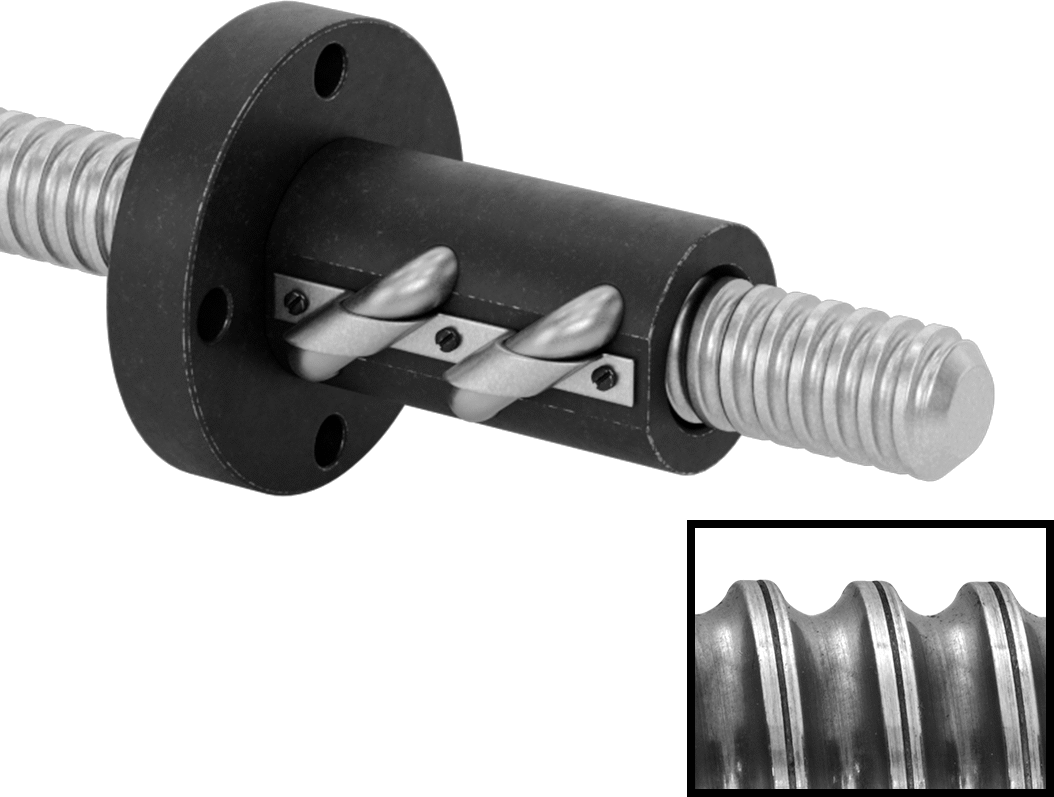

Bilyalı Vida, Bir adet İşlenmiş Uç ile
3/4" (1.90 cm)-5 Diş Boyutu, 6 Fit Uzunluk
| Bileşen | Bir Ucu İşlenmiş Küresel Vida |
| Diş Yönü | Sağ El |
| Malzeme | Alaşımlı Çelik |
| Diş Boyutu | 3/4"-51.90 cm |
| Uzunluk | 6 ft. |
| Diş Başlangıç Sayısı | 1 |
| Dönüş Başına Hareket Mesafesi | 0.2"0.51 cm |
| Dönüş Başına Hareket Mesafesi Doğruluğu | ±0.007"/1 ft.0.02 cm |
| Kök Çapı | 0.65"1.65 cm |

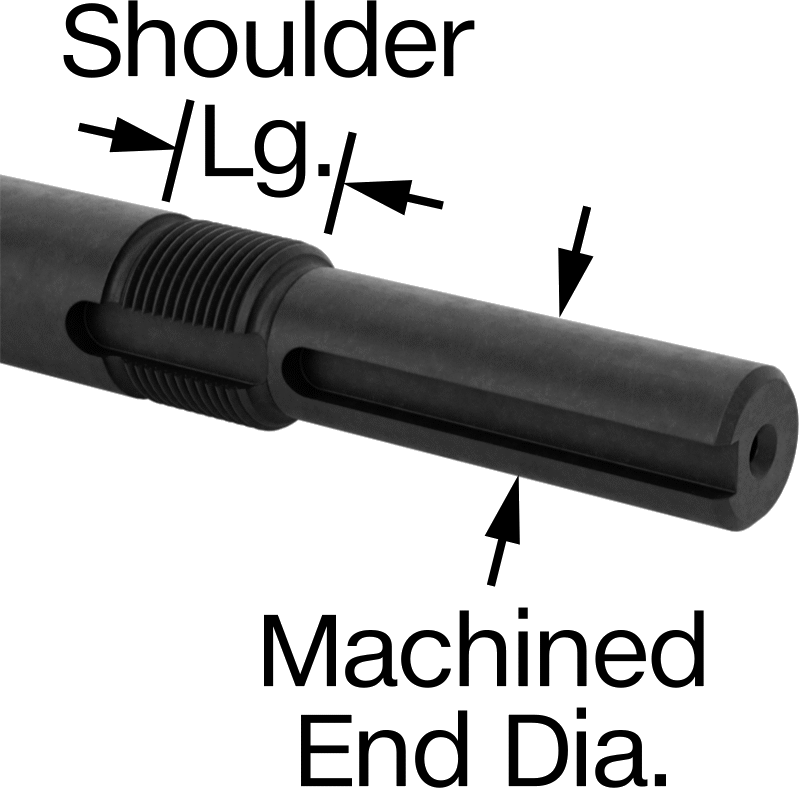

| Omuz Uzunluğu | 2 3/16"5.56 cm |
| İşlenmiş Uç | |
| Toplam Uzunluk | 3 3/16"8.10 cm |
| Diş Boyutu | 0.586"-321.49 cm |
| Diş Tipi | UNS |
| Çap | 1/2"1.27 cm |
| Kilit yuvası | |
| Uzunluk | 1"2.54 cm |
| Genişlik | 1/8"0.32 cm |
| Sertlik | Rockwell C56 |
| Çekme Mukavemeti | 92,500 psi6378 bar |
| Sıcaklık Aralığı | -65° F ila 300° F |
| Isıl İşlem | Sertleştirilmiş |
| Ölçü Birimleri | İnç |
| Diş İşleme | Haddelenmiş |
| Diş Tipi | Bilye |
| Diş Açma | Kısmen Dişli |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848340.8000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Dahili bilyalı rulmanlar, yüksek hız, hassas konumlandırma ve tekrarlanabilir hareket gerektiren uygulamalarda sorunsuz, düşük sürtünmeli hareket sağlar. Tek başlangıçlı bilyalı vidalar ve somunlar olarak da bilinen bu parçalar, vidanın uzunluğu boyunca uzanan tek bir dişe sahiptir. Hızlı hareket eden bilyalı vidalar ve somunlara göre daha fazla torkla çalışırlar. Uyumluluğu sağlamak için, aynı diş yönüne ve boyutuna sahip bileşenleri seçin. Bilyalı somunlar, bilyalı rulmanları yerinde tutmak için bir tüp ile birlikte verilir. Somunları vidalara takmaya hazır olana kadar tüpü çıkarmayın.
Bir Ucu İşlenmiş Bilyalı Vidalar — Bir ucu işlenmiş bilyalı vidalar, uç desteğine oturur ve motora bağlanmaya hazırdır. Uzunluğu ayarlamak için işlenmemiş uç istenen boyuta kesilebilir.
Dönüş Başına Hareket Mesafesi — Vida adım olarak da bilinen dönüş başına hareket mesafesi, bir top vidasının bir devri sırasında top somununun hareket ettiği mesafedir.

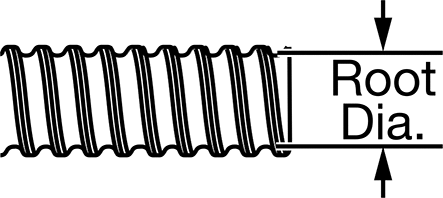

Kök Çapı — Kök çapı, dişler işlendikten sonra bilyalı vidanın alacağı çapı gösterir.
